Trumpas atsakymas: rinkitės anglies pluoštu užpildytą PEEK vamzdelį, kai papildomas standumas ir matmenų stabilumas pateisina kompromisus

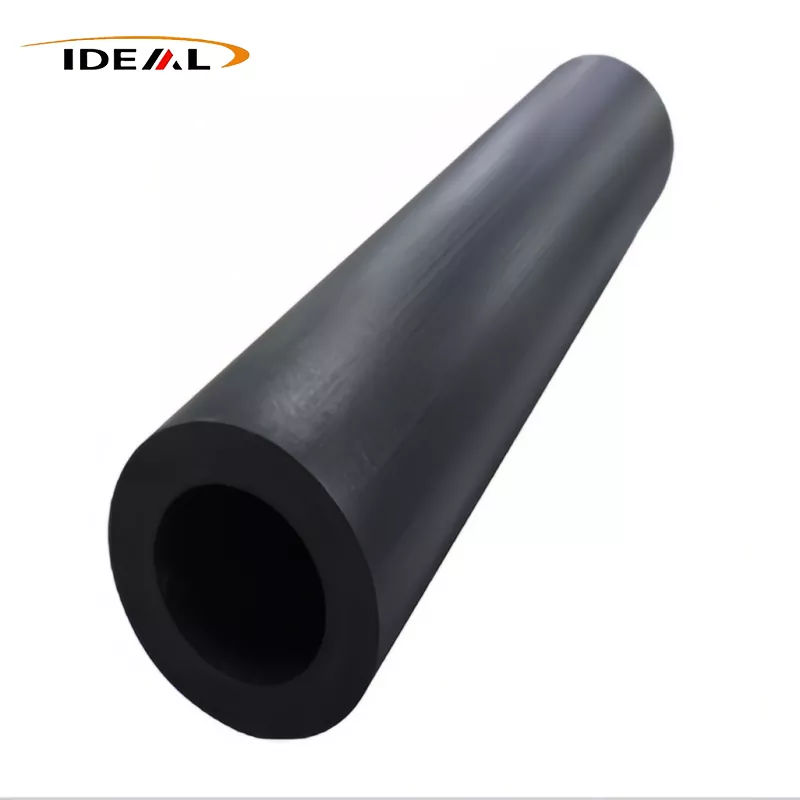

PEEK vamzdžiai yra tuščiaviduriai pusgaminiai, naudojami tiekiami arba apdirbami į dalis, tokias kaip įvorės, movos, sandarikliai, vožtuvų komponentai ir izoliaciniai korpusai. Anglies pluoštas pridedamas, kai neužpildytas PEEK neužtikrina pakankamai standumo, matmenų kontrolės ar atsparumo deformacijoms esant mechaninei ir terminei apkrovai.
Dėl to anglies užpildyta medžiaga nėra automatinis aukščiausios kokybės pasirinkimas. Jis gali būti mažiau atlaidus nei grynas PEEK, kietesnis pjovimo įrankiams ir elektriškai kitoks. Tinkamas sprendimas priklauso nuo apkrovos krypties, temperatūros, cheminių medžiagų poveikio, besiliejančių paviršių, elektros reikalavimų ir atsargų kiekio, kurį tikitės pašalinti. Guangzhou Idealūs pasiūlymaiAnglies pluoštu užpildyti PEEK vamzdžiaisu reguliuojamu anglies pluošto kiekiu nuo 10% iki 40%; bendrovė kaip dažniausiai naudojamą koeficientą įvardija 30 proc.
Vamzdis, vamzdelis ir vamzdeliai gali apibūdinti tą patį pusgaminį, tačiau matmenys turi būti nurodyti vienareikšmiškai
Polimerų atsargų kataloguose „PEEK vamzdis“, „PEEK vamzdis“ ir „PEEK vamzdelis“ dažnai vartojami pakaitomis. Pirkėjai neturėtų manyti, kad šios sąlygos atitinka metalinių vamzdynų taisykles. Tiekėjas gali apibūdinti storasienį apdirbimo ruošinį, o ne slėgio vardinę liniją, skirtą skysčiui tiekti, kaip sumontuota.
Pirkimo brėžinys, o ne daiktavardis, turėtų valdyti tvarką. Jei naudojama slėgio paslauga, vien tik pusgaminių atsargų matmenys neparodo slėgio pajėgumo. Galutinę geometriją, jungtis, temperatūrą, terpę, apkrovos istoriją ir taikomą projektavimo standartą reikia peržiūrėti atskirai.
Matmenų brėžinyje apibrėžkite OD, ID, sienelės storį, ilgį ir apdirbimo ribą
Nurodykite išorinį skersmenį, vidinį skersmenį ir ilgį, tada nustatykite, ar kiekviena vertė yra nominali, pagaminta ar reikalinga po apdirbimo. Įtraukite koncentriškumą, tiesumą, apvalumą, paviršiaus apdailą ir pabaigos būklę, kai jie turi įtakos baigtai daliai. Bendra pliuso arba minuso skersmens tolerancija nekontroliuoja kiaurymės ir OD koncentriškumo.
Palikite pakankamai apdirbimo laisvos odos nuvalyti ir ištaisyti numatomus iškraipymus, bet ne tiek, kad be reikalo padidėtų medžiagų sąnaudos ir apdirbimo laikas. Plonoms apdailos sienoms reikia skirti ypatingą dėmesį: griebtuvo slėgis, pjovimo karštis ir liekamasis įtempis gali išjudinti angą, kai ji palieka mašiną.
Paskelbtus dydžių diapazonus ir ±0,02 mm toleranciją vertinkite kaip tvirtinimus, siekiant paaiškinti, o ne kaip garantijas kiekvienam ID / OD deriniui
„GuangZhou Ideal“ produkto puslapyje pateikiama juoda medžiaga, vardinis ID Φ20–458 mm, OD Φ15–404 mm, ilgiai 1 000 mm ir 3 000 mm ir nurodytas ±0,02 mm nuokrypis. Tie diapazonai neturėtų būti skaitomi kaip laisvai keičiamų matmenų matrica; galiojantis vamzdelis turi turėti didesnį OD nei jo ID.
Prieš pateikdami užsakymą, pasidomėkite, kokie ID/OD deriniai galimi ir kokią funkciją apima tolerancija. Taip pat patvirtinkite matavimo temperatūrą, tikrinimo metodą, mėginių ėmimo planą, tiesumo kriterijus ir tai, ar leistina nuokrypa taikoma žaliavai ar apdirbtam paviršiui. Thepaskelbti PEEK vamzdžių dydžiai ir tolerancijos informacijayra naudingas RFQ pradžios taškas, o ne priimto brėžinio pakaitalas.
Kokie anglies pluošto pokyčiai PEEK ir kas automatiškai nepagerėja
Anglies pluoštai riboja judėjimą PEEK matricoje. Tinkamas lygis ir orientacija, kuri paprastai padidina standumą, sumažina matmenų pokytį veikiant apkrovai ir pagerina stabilumą keičiantis temperatūrai. Šie efektai gali padėti apdorotai movai išlaikyti geometriją arba sumažinti šliaužimą ten, kur grynas PEEK judėtų per daug.
Sustiprinimas taip pat įveda kryptingumą. Gamybos kelias ir medžiagų srautas gali sulygiuoti pluoštus, todėl ašinės ir per sieną esančios savybės gali skirtis. Anglies pluoštas automatiškai nepagerina kiekvienos susidėvėjimo sąsajos, neišsaugo elektros izoliacijos ir nepadidina atsparumo kiekvienai cheminei medžiagai. Tai taip pat gali sumažinti lankstumą ir padaryti kraštus labiau linkusius įskilti agresyvaus apdirbimo ar surinkimo metu.
Palyginkite pirmines, anglies pluoštu užpildytas ir kitas modifikuotas PEEK klases pagal standumą, susidėvėjimą, elektrinį elgesį, cheminį poveikį ir apdirbamumą
| Sprendimo veiksnys | Mergelė PEEK | Anglies pluoštu užpildytas PEEK | Kitos modifikuotos PEEK markės |
|---|---|---|---|
| Standumas ir matmenų stabilumas | Naudinga, kai pirmenybė teikiama tvirtumui ir nepriekaištingam medžiagos elgesiui | Paprastai teikiama pirmenybė, kai deformacija, šliaužimas arba šiluminis judėjimas kontroliuoja dizainą | Stiklu užpildytos ar kitos sustiprintos rūšys gali pasiūlyti skirtingą standumo ir elektrinio elgesio pusiausvyrą |
| Nešioti | Veikimas labai priklauso nuo apkrovos, greičio, temperatūros ir paviršiaus | Gali pagerinti kai kurias dėvėjimosi sąlygas, tačiau atviri pluoštai gali paveikti poravimosi paviršių | Jei pagrindiniai reikalavimai yra trintis ir nusidėvėjimas, gali būti teikiama pirmenybė guolių klasėms |
| Elektrinis elgesys | Paprastai pasirenkama ten, kur reikalinga izoliacija | Gali turėti mažesnę varžą, tačiau vien anglies procentas neapibrėžia elektros klasės | Formulės gali būti pritaikytos izoliacijai, statiniam valdymui arba laidumui; patikrinti tikrus duomenis |
| Mechaninis apdirbimas | Paprastai mažiau abrazyvuoja įrankius | Anglies pluoštas padidina įrankių susidėvėjimą ir gali prisidėti prie briaunų ištrūkimo | Įrankio reakcija priklauso nuo užpildo pakuotės |
Anglies pluoštu užpildytam PEEK vamzdžiui apdirbti naudokite aštrius, tinkamus įrankius ir kontroliuojamą darbo laikymą. Žiūrėkite skylės apdailą, šilumos gamybą ir pluošto išsiskyrimą, o ne pasikliaukite tik išorinio skersmens rodmenimis. Jei cheminis poveikis yra kritinis, įvertinkite visą klasę pagal faktinį skystį, koncentraciją, temperatūrą, slėgį ir poveikio laiką.
„30 % anglies pluošto PEEK vamzdelio“ etiketė nėra išsami medžiagos specifikacija
Procentas nurodo užpildo įkrovimą, bet jo nepakanka medžiagai patvirtinti. Vis tiek reikia dervos ir junginio klasės, gamybos būdo, pluošto formos, kokybės kontrolės ir duomenų apie tiekiamų atsargų savybes. Paaiškinkite, ar nurodytas procentas yra apibrėžtas pagal svorį, ar kitu pagrindu.
Taip pat paklauskite, ar vamzdis bus iš vienos gamybos partijos ir ar tiekėjas gali pateikti su partija susietus tikrinimo įrašus. Tvirtai apdirbamas prototipas neįrodo, kad vėliau žaliavos elgsis identiškai, jei pasikeis junginio, proceso ar pluošto orientacija. Patvirtinkite tikslią klasę ir atsargų formą, o ne bendrą „30 % CF PEEK“ aprašymą.
Tiekėjo duomenys turi būti suderinti su faktine rūšimi, bandymo metodu, pluošto orientacija ir naudojimo sąlygomis
Duomenų lapo reikšmės naudingos tik tada, kai jos atspindi medžiagą, kurią gausite. Patikrinkite bandinio orientaciją, kondicionavimą, bandymo temperatūrą ir tyrimo metodą. Įpurškimo būdu suformuoti kupono duomenys gali nenuspėti storasienio vamzdžio, apdirbto kita pluošto kryptimi, elgesio.
Jei naudojate aukštą temperatūrą, palyginkite savybes pagal eksploatavimo temperatūrą, o ne naudodami kambario temperatūros vertes. Cheminės priežiūros atveju atsižvelkite į stresą ir karštį. Jei svarbūs maži matmenys, paprašykite pateiktos geometrijos matavimų ir susitarkite, kaip dalys bus kondicionuojamos prieš patikrinimą.
Patvirtinkite tūrį ir paviršiaus varžą prieš apdorodami anglies pluoštu užpildytą PEEK kaip laidžią arba statinį išsklaidytuvą
Anglies pluoštas gali sumažinti PEEK elektrinę varžą, tačiau laidumas tiesiogiai nepriklauso nuo užpildo procento. Skaidulų pasiskirstymas, kontaktas tarp pluoštų, orientacija, sienelės storis ir apdorojimas turi įtakos rezultatui. Medžiaga, apibūdinta kaip sutvirtinta anglimi, vis tiek gali neatitikti reikiamo atsparumo diapazono.
Brėžinyje arba medžiagos specifikacijoje nurodykite reikiamą tūrio varžą arba paviršiaus varžos diapazoną kartu su bandymo metodu ir kondicionavimo reikalavimais. Jei įkrovos išsklaidymas yra labai svarbus saugai, išbandykite reprezentatyvias mėgintuvėlio atsargas arba gatavus komponentus. Nekeiskite anglies kiekio sertifikatu atliekant elektrinius matavimus.
RFQ kontrolinis sąrašas: patvirtinkite anglies pluošto kiekį, geometriją, leistinus nuokrypius, paviršiaus apdailą, patikrinimo įrašus, atitikties dokumentus, kiekį, pristatymo laiką ir pristatymą.
- Medžiaga:tiksli PEEK klasė, anglies pluošto procentas ir kaip šis procentas apibrėžiamas.
- Geometrija:OD, ID, sienos būklė, ilgis, pabaigos būklė ir apdirbimo pašalpa.
- Valdikliai:matmenų tolerancijos, koncentriškumo, tiesumo, apvalumo ir paviršiaus apdailos reikalavimai.
- Našumas:eksploatavimo temperatūra, apkrovos, cheminės medžiagos, susidėvėjimo sąsaja ir reikalinga elektrinė elgsena.
- Įrodymai:taikomi bandymų duomenys, partijos atsekamumas, patikrinimo ataskaita ir reikalingi atitikties dokumentai.
- Komercinės sąlygos:prototipas ir gamybos kiekiai, pristatymo laikas, pakuotė, Incoterms ir pristatymas į JAV paskirties vietą.
- Priėmimas:patvirtintas brėžinio patikslinimas, patikrinimo būdas ir reikalavimų neatitinkančių atsargų tvarkymo tvarka.
