Prieš prašydami kainos pasiūlymo, nuspręskite, ką iš tikrųjų perkate: vamzdinę medžiagą, kuri bus apdirbta į komponentą, ar slėgio vardinį vamzdį, skirtą skysčiui tiekti. Tada nurodykite OD, ID, ilgį, gatavos dalies voką, aptarnavimo sąlygas, kiekį, patikros reikalavimus ir dokumentus. Šis skirtumas apsaugo nuo brangiausios RFQ klaidos – inžinerinio plastiko pusgaminio profilio apdorojimas taip, lyg tai būtų sertifikuota vamzdynų sistemos dalis.
Pirmiausia nuspręskite, ar taikymui reikalinga pusgaminė vamzdinė žaliava, ar slėginis proceso vamzdis

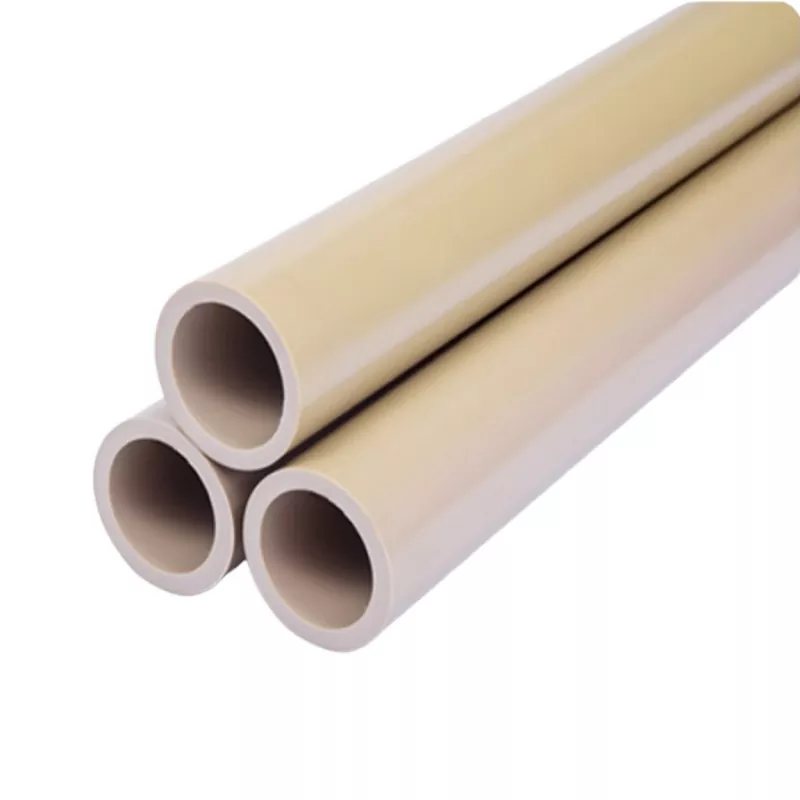

DaugumaPEEK GF30 vamzdžiaiparduodami kaip pusgaminiai profiliai – tai storasieniai vamzdžiai, naudojami įvorėms, movoms, izoliaciniams korpusams, diliems komponentams ir konstrukcinėms dalims apdirbti. Žodis „vamzdis“ apibūdina geometriją; jis automatiškai nenustato slėgio įvertinimo.
Jei gaminyje bus suslėgtų dujų ar skysčio, jūsų užklausai reikia daugiau nei matmenų. Nurodykite terpę, darbinę ir sutrikusią temperatūrą, normalų slėgį, slėgio ciklus, jungties konstrukciją, reikalingą konstrukcijos kodą ir priėmimo bandymą. Paklauskite, ar tiekėjas gali pateikti tikslios klasės, dydžio ir temperatūros slėgio duomenis. Be šių įrodymų laikykite medžiagą kaipPEEK GF30 vamzdinės medžiagos, ne kaip patvirtintas proceso vamzdynas. Tai ypač svarbu atliekant chemines paslaugas, kur prasiskverbimas, įtempis, temperatūra ir jungties konstrukcija gali lemti gedimą net tada, kai pats polimeras priešinasi skysčiui.
Išverskite brėžinį į nedviprasmišką OD, ID, sienelės, ilgio ir baigtos dalies voką
Siųskite valdomą piešinį, o ne pažymėtą ekrano kopiją. Jame turėtų būti nurodyti vienetai, brėžinio numeris, peržiūra, projekcijos metodas ir kiekvienas kritinis paviršius. Tiesiogiai nurodykite išorinį ir vidinį skersmenį; nesitikėk, kad tiekėjas ją gautų iš vardinės sienos. Įtraukite pjūvio ilgio, tiesumo ar koncentriškumo reikalavimus, jei jie veikia, ir nustatykite, kurie paviršiai išliks tokie, kokie tiekiami.
Baigtos dalies vokas yra toks pat svarbus. Parodykite didžiausią baigtą OD, mažiausią baigtą ID, pečius, griovelius, sriegius ir atskaitos paviršius, kurie turi tilpti užsakyto ruošinio viduje. Vamzdis gali atitikti vardinius matmenis, tačiau palieka per mažai medžiagos, kad būtų galima išvalyti nuotėkį, paviršiaus nelygumus ar pjautus galus.
Normalizuokite galimus dydžius kaip OD × ID, nuo Φ20 × Φ15 iki Φ458 × Φ404 su 1000 mm ir 3000 mm atsargų ilgiais
Ideal Plastic pateikia OD × ID derinius, apimančius nuo Φ20 × Φ15 iki Φ458 × Φ404, su 1000 mm ir 3000 mm ilgiais. Naudokite tą patį susitarimą RFQ ir pažymėkite vienetus milimetrais. Galiniai taškai apibūdina paskelbtą diapazoną; jie nereiškia, kad visos galimos OD ir ID poros yra standartinės. Patvirtinkite tikslų derinį naudodamipaskelbtas PEEK GF30 vamzdžių dydžių diapazonas.
| RFQ laukas | Ką konstatuoti |
|---|---|
| Tušti matmenys | OD × ID × pjūvio ilgis, visi su vienetais |
| Baigtas vokas | Maksimalus baigtas OD, minimalus baigtas ID ir svarbiausios funkcijos |
| Atsargų ilgis | 1000 mm, 3000 mm arba tiekėjo supjaustyti gabalai |
| Kiekis | Viso ilgio, ruošinių arba gatavų dalių skaičius |
| Kritinė geometrija | Koncentriškumas, tiesumas, galo kvadratiškumas ir atskaitos taško schema, kur reikia |
Atskirkite atsargų nuokrypį nuo gatavų dalių tolerancijos ir prieš užsakydami patvirtinkite apdirbimo nuolaidą
Produkto puslapyje nurodytas ±0,02 mm nuokrypis, tačiau užklausa niekada neturėtų kartoti šio skaičiaus, nenurodant jo taikymo srities. Paklauskite, kurį matmenį jis apima, ar jis taikomas standartinėms atsargoms ar apdorotoms dalims ir kokiomis matavimo sąlygomis. OD tolerancija, ID tolerancija, sienos kitimas, ovalumas ir tiesumas yra skirtingi valdikliai.
Apdoroto komponento leistinus nuokrypius nurodykite atskirai ir leiskite tiekėjui patvirtinti tinkamą apdirbimo ribą. Neužsisakykite beveik tinklinio vamzdžio pagal vardinius matmenis. Stiklu užpildytas PEEK yra standus, tačiau liekamasis įtempis, įrankio slėgis ir apdirbimo metu susidaranti šiluma vis tiek gali išjudinti ploną dalį pašalinus medžiagą.
Suderinkite 30 % stiklu užpildytą PEEK prie temperatūros, apkrovos krypties, cheminio poveikio ir elektros krūvio
PEEK GF30 yra PEEK, sudarytas iš 30% stiklo pluošto. Armatūra paprastai parenkama siekiant padidinti konstrukcijos standumą, pagerinti valkšnumo kontrolę ir sumažinti matmenų judėjimą, palyginti su neužpildytu PEEK. Šie pranašumai nepanaikina būtinybės apibrėžti programą.
Nurodykite tiekėjui nenutrūkstamą ir trumpalaikę temperatūrą, apkrovos kryptį, apkrovos trukmę, ciklą, derinimo medžiagas ir numatomą nusidėvėjimą. Jei naudojate cheminį poveikį, nurodykite tikrąjį skystį, koncentraciją, temperatūrą, poveikio laiką ir ar yra mechaninio įtempio. „Atsparus chemikalams“ yra per platus, kad būtų patvirtintas dizainas. Elektrinių dalių atveju nustatykite reikiamas dielektrines, izoliacijos ir sekimo savybes, o ne manykite, kad pagrindinio polimero elgsena nepakitusi perkeliama į užpildytą mišinį.
Palyginkite GF30 su neužpildytu PEEK, kai tvirtumas, šiluminis plėtimasis ir matmenų valdymas lemia sprendimą
Pasirinkite GF30, kai standumas, atsparumas valkšnumui ir matmenų valdymas esant karščiui yra pagrindiniai konstrukcijos elementai. Apsvarstykite galimybę naudoti neužpildytą PEEK, kai plastiškumas, grynumas, paviršiaus apdaila ar mažiau abrazyvinis apdirbimas yra svarbesni. Stiklo pluoštas padidina įrankių susidėvėjimą ir gali pagaminti kitokį apdirbtą paviršių nei neužpildyta medžiaga. Tai taip pat gali sukurti nuo krypties priklausančias savybes, atsižvelgiant į tai, kaip buvo apdorota vamzdinė medžiaga.
Nesirinkite tarp jų iš bendro PEEK ypatybių lapo. Palyginkite faktinių klasių duomenis ir, jei mazgai yra sandarūs, paklauskite, ar šiluminio plėtimosi vertė nurodyta kryptimi, susijusia su vamzdžiu ir baigtu komponentu.
Patvirtinkite tempimo stiprumą, lenkimo modulį, šiluminį plėtimąsi ir cheminį atsparumą konkrečios klasės duomenų lape
Naudinga citata nurodo tikslų junginį ir prideda jo duomenų lapą. Peržiūrėkite tempimo stiprumą, lenkimo modulį, pailgėjimą, šiluminį elgesį, tankį ir šiluminio plėtimosi koeficientą, bet taip pat patikrinkite bandymo metodą, bandinio orientaciją ir kondicionavimą. Viena antraštės reikšmė gali būti gauta iš suformuoto pavyzdžio, kuris neatspindi apdirbto vamzdžio sienelės.
Cheminiam suderinamumui reikia panašios disciplinos. Paprašykite konkrečios klasės įrodymų, kurių temperatūra ir koncentracija yra artima jūsų naudojimo sąlygoms. Jei dėl gedimo kiltų saugos arba išjungimo rizika, suplanuokite taikomosios medžiagos bandymą su gamybai būdinga medžiaga. Paskelbtos atsparumo lentelės yra atrankos priemonės; jie neatsižvelgia į kiekvieną streso, skysčių, temperatūros ir poveikio laiko derinį.
Reikalauti klasės identifikavimo, bandymo metodų, partijos atsekamumo, patikrinimo įrašų ir taikomų atitikties dokumentų
Įrašykite dokumentų paketą į RFQ, kad jo kaina būtų nustatyta ir parengta prieš išsiunčiant. Mažiausiai paprašykite gamintojo ir klasės pavadinimo, partijos ar partijos atsekamumo, atitikties sertifikato, taikomų bandymo metodų ir sutartų matmenų patikros ataskaitos.
Jei jūsų projektui reikalingas aplinkosaugos, kokybės, kosmoso, automobilių ar kliento atitikimas, nurodykite dokumentą arba standartą ir reikalingą pataisą. Bendras pareiškimas, kad medžiaga atitinka tarptautinius reikalavimus, nepakeičia sertifikato, kurio reikia jūsų gaunančiam inspektoriui. Taip pat patikslinkite, ar įrašai turi atsekti kiekvieną išpjautą ruošinį iki pradinio ilgio ir ar pakuotės etiketėse turi būti partijos numeris, brėžinio peržiūra ir pirkimo-užsakymo eilutė.
Atsiųskite „Ideal Plastic“ pasiūlymui paruoštą paketą su brėžinio peržiūra, aptarnavimo sąlygomis, kiekiu, patikrinimo lygiu, apdirbimo apimtimi, pakuote ir pristatymo vieta
Jūsų pakete turi būti vienas dabartinis brėžinys, o ne kelios prieštaraujančios versijos. Įtraukite prašomą klasę, OD × ID × ilgį, gatavą voką, kiekį, aptarnavimo aplinką, kritinius nuokrypius, patikrinimo lygį ir reikalingus įrašus. Apibrėžkite, ar „Ideal Plastic“ tiekia viso ilgio vamzdžius, pjaustytus ruošinius ar gatavus apdirbtus komponentus. Pakuotės instrukcijose turėtų būti nurodytas švarus įvyniojimas, galo apsauga, dalių atskyrimas ir partijos atskyrimas, kur reikia.
Nurodykite paskirties šalį, pašto kodą, pristatymo sąlygas ir pageidaujamą datą. Didelio skersmens arba 3000 mm profiliai gali sukelti krovinio ir tvarkymo suvaržymus, kurie nepastebimi vieneto kainoje. Siunčiant šią informaciją suindividualus PEEK GF30 vamzdžio užklausasuteikia tiekėjui pakankamai informacijos, kad jis galėtų pasiūlyti medžiagas, apdirbimą, patikrinimą ir logistiką tuo pačiu pagrindu.
Pirkėjo DUK: standartinių atsargų prieinamumas, nurodytas pristatymo laikas, pavyzdžiai, apdirbimo ir dulkių kontrolė, pakavimas ir tarptautinio pristatymo rizika
- Ar visus išvardytus dydžius galima nedelsiant išsiųsti?
- Ideal Plastic nurodo standartinių dydžių siuntą tą pačią dieną, tačiau užsakymo metu turi būti patvirtintas tikslus OD × ID, ilgis, kiekis ir klasė.
- Koks yra nurodytas pasirinktinės medžiagos pristatymo laikas?
- Nurodytas individualus pristatymo laikas yra nuo 7 iki 10 dienų. Patvirtinkite, ar tai taikoma tik gamybai, ar apdirbimui, tikrinimui, dokumentacijai ir tranzitui.
- Ar turėtumėte paprašyti pavyzdžio?
- Taip, jei paviršiaus apdaila, spalva, apdirbimo reakcija arba pritaikymas yra jautrūs. Įsitikinkite, kad pavyzdys yra tos pačios rūšies ir, jei įmanoma, reprezentatyvus numatomam gamybos būdui.
- Kas turėtų kontroliuoti apdirbimą ir stiklo pluošto dulkes?
- Raštu priskirkite apdirbimo sritį. Mašinų dirbtuvėse turėtų būti naudojami tinkami karbido ar kiti dilimui atsparūs įrankiai, kontroliuojamas karštis ir įtrūkimai ir surenkamos stiklo užpildytos polimerinės dulkės, taikant atitinkamas pašalinimo ir darbo vietos procedūras. Tikslūs apdirbimo parametrai priklauso nuo geometrijos, įrankių, sąrankos ir apdailos reikalavimų.
- Kaip turėtų būti supakuotos dalys?
- Nurodykite švarų vyniojimą, apsaugotus galus, gatavų paviršių atskyrimą, partijos etiketes ir drėgmės ar užteršimo kontrolę, reikalingą jūsų gavimo procesui.
- Kas kelia tarptautinio pristatymo riziką?
- Ilgi profiliai, muitinės dokumentai, matmenų svorio mokesčiai ir neaiškios pristatymo sąlygos yra dažnos problemos. Išsiųskite paskirties vietą ir reikalingus dokumentus su piešiniu, tada paprašykite „Ideal Plastic“ savo rašytinėje citatoje patvirtinti prieinamumą, apimtį ir siuntimo sąlygas.
