Kas yra polieterketono PEEK strypas ir kodėl jis naudojamas didelio našumo reikmėms?

1. Kas yra polieterketono PEEK strypas?

Polieterio eterketonas, paprastai žinomas kaip PEEK, yra pusiau kristalinis termoplastas, priklausantis poliarileterketonų šeimai. Jo molekulinė struktūra prisideda prie didelio mechaninio stiprumo, atsparumo daugeliui cheminių medžiagų ir gebėjimo išlaikyti naudingas savybes sudėtingoje šiluminėje aplinkoje.

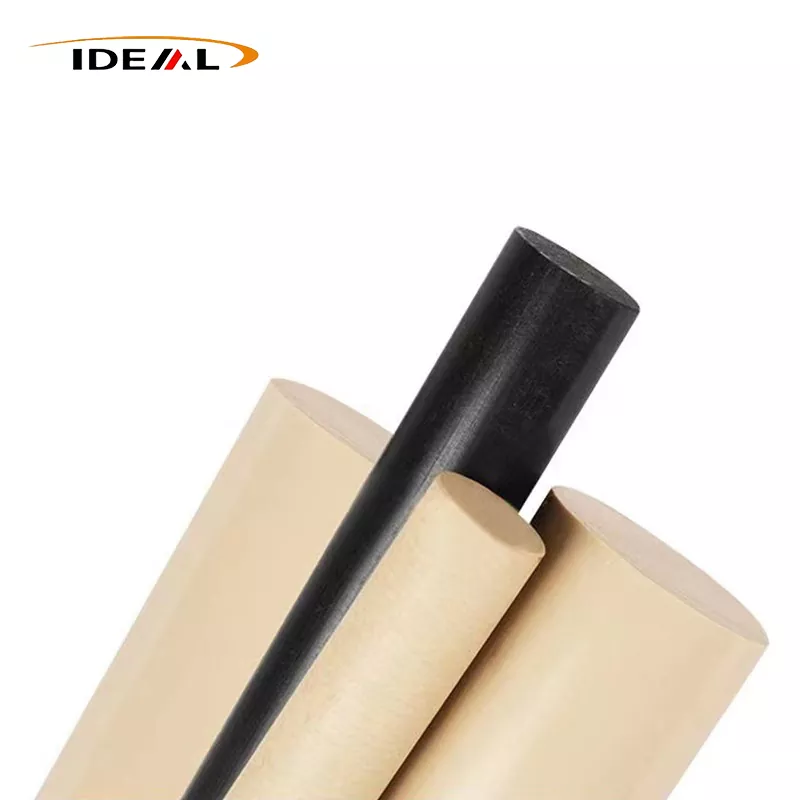

PEEK strypas yra tvirtos cilindrinės formos, pagamintos iš šios medžiagos. Priklausomai nuo gamybos proceso ir gaminio specifikacijos, jis gali būti tiekiamas skirtingų skersmenų, ilgių, spalvų ir medžiagų rūšių. Gamintojai ir apdirbimo dirbtuvės naudoja šiuos strypus kaip pradines medžiagas preciziškai sukonstruotiems komponentams gaminti.

Įprastos gamybos operacijos apima tekinimą, frezavimą, gręžimą, gręžimą ir sriegimą. Šie procesai paverčia standartinį strypą į dalis, skirtas konkrečiai įrangai, mechaniniams mazgams ir pramoninėms darbo sąlygoms.

Kodėl inžinieriai renkasi PEEK lazdelę?

Įprasti inžineriniai plastikai gali tapti netinkami, kai komponentas turi atlaikyti nuolatinę šilumą, pasikartojančią mechaninę apkrovą, agresyvius proceso skysčius arba didelius matmenų reikalavimus. Daugelį šių iššūkių PEEK sprendžia derindamas subalansuotą savybių derinį, o ne pasikliaudamas vienu našumo pranašumu.

• Terminis stabilumas:Tinkamos rūšys gali atlaikyti nuolat aukštesnę temperatūrą.
• Mechaninis veikimas:Suteikia didelio tikslumo komponentams tvirtumo ir standumo.
• Cheminis atsparumas:Atsparus daugeliui pramoninių cheminių medžiagų, nors suderinamumas turi būti patikrintas dėl tikslios aplinkos.
• Matmenų patikimumas:Mažas drėgmės sugėrimas padeda apriboti matmenų pokyčius daugelyje programų.
• Apdirbamumas:Palaiko sudėtingų formų ir mažos tolerancijos dalių gamybą, kai naudojami tinkami apdorojimo metodai.

Pramoniniams pirkėjams pagrindinis privalumas yra galimybė gauti medžiagą, kuri viename komponente gali patenkinti kelis griežtus reikalavimus. Galutinis tinkamumas vis tiek priklauso nuo konkrečios klasės, dizaino ir veikimo aplinkos.

2. Pagrindinės savybės ir veikimo charakteristikos

Medžiagos techninių savybių supratimas padeda inžinieriams nustatyti, ar PEEK strypas tinkamas naudoti. Toliau pateiktos reikšmės rodo įprastas neužpildytas PEEK klases ir pateikiamos tik preliminariai.

2.1 Našumas aukštoje temperatūroje

PEEK lydymosi temperatūra yra apytiksliai 343 °C, o daugelis neužpildytų rūšių yra naudojamos nuolatiniam naudojimui esant maždaug 250 °C temperatūrai tinkamomis sąlygomis. Šie skaičiai neturėtų būti laikomi sukeičiamais. Faktinė apkrova priklauso nuo temperatūros, poveikio trukmės, komponentų geometrijos ir medžiagos klasės.

Dėl nuolat šildomo komponento inžinieriai turėtų įvertinti valkšnumą, deformaciją, šiluminį plėtimąsi ir aplinkinės įrangos temperatūrą. Neapkrauto laboratorinio tyrimo metu gerai pasirodęs strypas gali elgtis kitaip, kai jį nuolat apkrauna aukštesnėje temperatūroje.

2.2 Mechaninis stiprumas ir matmenų stabilumas

PEEK sujungia stiprumą ir santykinai mažą tankį, todėl jis naudingas mažinant komponentų svorį neprarandant reikiamų mechaninių savybių. Jo matmenų stabilumas taip pat palaiko programas, kuriose reikia tiksliai apdirbtų paviršių, skylių, sriegių ir sujungimo savybių.

Nepaisant to, matmenų stabilumas nėra absoliutus. Temperatūros svyravimai, liekamasis apdirbimo įtempis, sienelės storis ir medžiagos orientacija gali turėti įtakos galutiniam komponentui. Todėl kritinius matmenis reikia įvertinti tikroviškomis eksploatavimo sąlygomis.

2.3 Atsparumas cheminėms medžiagoms ir dilimui

PEEK pasižymi atsparumu daugeliui aliejų, angliavandenilių, tirpiklių, rūgščių ir šarminių medžiagų. Jo veikimas priklauso nuo konkrečios cheminės medžiagos, koncentracijos, temperatūros, poveikio laiko ir taikomo įtempio. Pavyzdžiui, koncentruota sieros rūgštis daugeliu sąlygų nesuderinama su įprasta PEEK.

Judančių dalių nusidėvėjimas ir trintis yra vienodai svarbūs. PEEK gali būti tinkamas įvorėms, kreipiamiesiems elementams ir slankiojantiems komponentams, tačiau veikimas priklauso nuo kontaktinio slėgio, paviršiaus apdailos, tepimo, priešingo paviršiaus medžiagos ir veikimo greičio.

3. Kokios PEEK meškerės klasės yra prieinamos?

Ne kiekviena PEEK meškerė yra sukurta tam pačiam tikslui. Neužpildyta medžiaga dažnai parenkama bendram tiksliam apdirbimui, o sustiprintos ir modifikuotos rūšys gali pagerinti standumą, matmenų elgesį arba tribologines savybes. Pasirinkus netinkamą rūšį, gali padidėti medžiagų sąnaudos, nesuteikiant reikšmingos naudos.

Neužpildytas PEEK universaliam apdirbimui

Neužpildytas PEEK dažnai yra praktiškas atspirties taškas, kai taikant reikalingas stiprumo, cheminio atsparumo, elektros izoliacijos ir apdirbimo lankstumo balansas. Jis gali būti tinkamas tikslioms dalims, kurioms nereikia papildomo standumo ar specialių modifikuotų klasių trinties charakteristikų.

Sustiprintas PEEK didesnis tvirtumas

Priklausomai nuo sudėties, stiklo pluošto ir anglies pluošto sutvirtinimas gali pagerinti standumą ir sumažinti šiluminį plėtimąsi. Šios klasės taip pat gali sukelti kompromisų, įskaitant didesnį abrazyvumą apdirbant, krypties savybes ir elektrinio elgesio pokyčius. Nereikėtų automatiškai manyti, kad anglies pluoštu užpildytos medžiagos užtikrina tokią pat elektros izoliaciją kaip ir neužpildytos PEEK.

Trinties ir susidėvėjimo guolių laipsniai

Guolių klasės formulės yra skirtos naudoti, kai svarbiausia yra slydimo trintis, susidėvėjimas ir komponentų tarnavimo laikas. Prieš nurodydami klasę, įvertinkite apkrovą, greitį, tepimo sąlygas, kontaktinius paviršius ir trinties sukuriamą šilumą. Tiekėjo nusidėvėjimo duomenys turėtų būti peržiūrėti, palyginti su faktinėmis eksploatavimo sąlygomis.

4. PEEK strypo pramoninis pritaikymas

Polieterio eterketono PEEK strypas yra universalus, todėl jis yra naudingas keliose pramonės šakose. Jo vertė ypač akivaizdi, kai įprasti plastikai negali patenkinti bendrų temperatūros, mechaninės apkrovos, cheminio poveikio ir tikslumo reikalavimų.

4.1 Orlaiviai ir transportas

Svorio mažinimas yra svarbus aviacijos ir transporto įrangos aspektas. Tinkamai parinktos PEEK rūšys gali būti apdirbamos į spaustukus, įvores, tarpiklius, izoliatorius ir konstrukcinius komponentus. Paraiškos turi atitikti atitinkamus pramonės projektavimo, kvalifikacijos ir atsekamumo reikalavimus.

4.2 Medicininė ir laboratorinė įranga

PEEK gali būti naudojamas tam tikriems instrumentų komponentams, įrangos tvirtinimams ir tikslioms dalims. Tačiau naudojant PEEK komponentas automatiškai nepadaromas tinkamas medicininiam implantavimui arba tiesioginiam kontaktui su pacientu. Tokiems pritaikymams reikia tinkamos medžiagos klasės, patvirtintų gamybos procesų ir atitinkamų reguliavimo ir biologinio suderinamumo įrodymų.

4.3 Cheminis apdorojimas ir pramoninės mašinos

Siurbliuose, vožtuvuose, analizės įrangoje ir skysčių tvarkymo sistemose PEEK strypai gali būti apdirbami į vožtuvų lizdus, ​​sandariklius, tarpiklius ir kitus komponentus, veikiamus sudėtingomis proceso sąlygomis. Cheminis suderinamumas turėtų būti nustatytas naudojant faktinį proceso skystį ir darbinę temperatūrą, o ne bendrą medžiagos aprašymą.

4.4 Elektronika ir puslaidininkinė įranga

PEEK siūlo neužpildytų rūšių elektros izoliaciją ir gali išlaikyti naudingas mechanines savybes esant aukštai temperatūrai. Mechaniškai apdoroti armatūra, izoliacinės atramos ir įrangos komponentai yra potencialus pritaikymas. Kai užteršimo kontrolė yra svarbi, pirkėjai turėtų patikrinti švarą, dujų išleidimą, ištraukiamas medžiagas ir medžiagų tvarkymo reikalavimus numatytam procesui.

4.5 Automobiliai ir tikslioji automatizacija

PEEK komponentai gali padėti sumažinti pasirinktų judančių mazgų, jutiklių, automatikos sistemų ir aukštos temperatūros įrangos svorį ir priežiūros poreikius. Pakartotinai judant, inžinieriai turėtų įvertinti nuovargį, šliaužimą, vibraciją, nusidėvėjimą ir matmenų pokyčių pasekmes per komponento eksploatavimo laiką.

Visose šiose pramonės šakose tinkamiausia medžiaga yra ta, kuri atitinka faktinius veikimo reikalavimus už priimtiną bendrą kainą – nebūtinai aukščiausios specifikacijos.

5. PEEK strypas, palyginti su kitais inžineriniais plastikais

Norint pasirinkti vieną iš inžinerinių plastikų, reikia suderinti našumą, apdorojimo reikalavimus ir biudžetą. PEEK užtikrina gerą bendrą našumą, tačiau tai nėra automatiškai geriausias sprendimas kiekvienam komponentui.

Šie palyginimai yra kokybiniai. Tikslus veikimas priklauso nuo formulės, sustiprinimo, bandymo metodo ir veikimo aplinkos.

Kada verta investuoti PEEK?

PEEK gali pateisinti didesnes pradines medžiagų sąnaudas, kai prailgina tarnavimo laiką, sumažina keitimo dažnumą, palaiko sudėtingesnes eksploatavimo sąlygas arba leidžia sukurti lengvesnę komponentų konstrukciją. Pavyzdžiui, dažnai gendantį komponentą pakeitus tinkamai nurodyta PEEK dalimi, gali sumažėti prastovos ir priežiūros išlaidos.

Kita vertus, jei komponentas veikia žemoje temperatūroje, patiria ribotą mechaninį įtempimą ir nėra neįprasto cheminio poveikio, pigesnė medžiaga gali užtikrinti pakankamą našumą. Pirkėjai turėtų palyginti numatomą tarnavimo laiką ir apdorojimo išlaidas, o ne vien tik pirkimo kainą.

6. Kaip pasirinkti tinkamą PEEK strypą

Teisingas medžiagos pasirinkimas prasideda nuo aiškaus taikymo aprašymo. Dalijimasis šia informacija su tiekėju padeda sumažinti specifikacijų klaidas, nereikalingas išlaidas ir gamybos vėlavimus.

1 veiksmas: apibrėžkite veikimo aplinką

• Nuolatinė ir didžiausia darbo temperatūra.
• Taikomos apkrovos, smūgio jėgos, vibracija ir numatomas tarnavimo laikas.
• Kontaktinės cheminės medžiagos, jų koncentracija ir poveikio trukmė.
• Trintis, slydimo greitis, tepimas ir sutapimo paviršiai.
• Drėgmė, valymo procedūros ir kiti aplinkos veiksniai.

2 veiksmas: nurodykite matmenis ir leistinus nuokrypius

Pateikite reikiamą strypo skersmenį, ilgį, kiekį ir matmenų paklaidą. Jei strypas bus apdirbtas į tikslią dalį, atskirkite neapdorotos atsargos matmenis ir gatavo komponento matmenis. Gali prireikti nuolaidų apdirbimui ir apdailai.

3 veiksmas: patvirtinkite medžiagos klasę

Nurodykite, ar reikalingas neužpildytas, sutvirtintas stiklo pluoštu, anglies pluoštu ar guolio PEEK. Jei projekte jau nurodyta tam tikra klasė ar lygiavertė medžiaga, pateikite atitinkamus techninius dokumentus, kad būtų galima tinkamai įvertinti pakaitalus.

4 veiksmas: nustatykite kokybės ir dokumentacijos reikalavimus

Priklausomai nuo taikymo, paprašykite techninių duomenų lapo, partijos identifikavimo, matmenų patikrinimo įrašų, medžiagų atsekamumo ir taikomų atitikties dokumentų. Reguliuojamų arba saugai svarbių komponentų atveju patikrinkite, ar dokumentai tinka konkrečiai medžiagai ir numatytai paskirčiai.

5 veiksmas: įvertinkite bendrą projekto kainą

Palyginkite medžiagos, apdirbimo, apdailos, tikrinimo, pakavimo, transportavimo ir numatomos priežiūros išlaidas. Tiekėjas, pateikiantis tikslius atsargų dydžius ir patikimus dokumentus, gali padėti sumažinti atliekų ir gamybos riziką, net jei pradinė vieneto kaina nėra pati mažiausia.

7. Apdirbimo ir kokybės kontrolės svarstymai

Nors PEEK galima apdirbti naudojant įprastą CNC įrangą, norint pasiekti nuoseklių rezultatų reikia atitinkamų įrankių, darbo laikymo, pjovimo parametrų ir tikrinimo procedūrų.

Šilumos valdymas apdirbimo metu

Per didelis pjovimo karštis gali turėti įtakos paviršiaus kokybei, matmenų tikslumui ir liekamajam įtempimui. Aštrūs įrankiai, tinkamos pjovimo sąlygos ir efektyvus šilumos valdymas padeda sumažinti šią riziką. Tinkama apdirbimo strategija priklauso nuo klasės, detalės geometrijos ir naudojamos įrangos.

Matmenų tikslumo valdymas

Plonos sienos, ilgos neatremtos detalės ir siauri vidiniai leistini nuokrypiai gali kelti problemų, nes plastikiniai komponentai gali deformuotis veikiant suspaudimo ar pjovimo jėgoms. Tinkamas darbo laikymas ir etapinis apdirbimas gali padėti išlaikyti reikiamus matmenis. Kritinės dalys turi būti tikrinamos naudojant metodą, tinkamą nurodytai tolerancijai.

Užteršimo prevencija ir žala

Puslaidininkių, laboratorinių ir kitų užteršimui jautrių programų atveju saugojimo, pjaustymo, valymo ir pakavimo procedūros gali būti tokios pat svarbios kaip ir pagrindinė medžiaga. Pirkėjai turėtų pranešti apie švaros reikalavimus prieš gamindami, o ne vertinti juos kaip pasekmes.

Pagaminto produkto tikrinimas

• Patvirtinkite medžiagos tapatybę ir įvertinimą pagal užsakymą.
• Išmatuokite skersmenį, ilgį, tiesumą ir nurodytus nuokrypius.
• Patikrinkite paviršiaus apdailą, įtrūkimus, matomus defektus ir apdirbimo pažeidimus.
• Peržiūrėkite partijos įrašus ir sutartus dokumentų reikalavimus.
• Įsitikinkite, kad pakuotė apsaugo strypus sandėliavimo ir transportavimo metu.

Nuoseklus tikrinimas padeda pirkėjams nustatyti pakartojamą gamybos kokybę ir aptikti problemas prieš medžiagai patenkant į kritinį mazgą.

8. Ką pirkėjai turėtų patikrinti prieš užsakydami?

Pramoninių pirkimų komandos turėtų įvertinti tiekėjo gebėjimą laikytis techninių reikalavimų ir pristatymo įsipareigojimų. Konkursinė citata yra naudinga, tačiau ji nepakeičia aiškių specifikacijų ir dokumentais pagrįstų kokybės lūkesčių.

• Produktų asortimentas:Ar tiekėjas gali pateikti reikiamą skersmenį, ilgį, spalvą ir rūšį?
• Specifikacijos aiškumas:Ar aiškiai nurodyti leistini nuokrypiai, medžiagos identifikavimas ir taikomi bandymo metodai?
• Tinkinimas:Ar tiekėjas gali palaikyti iškirptus užsakymus, apdirbimą arba, jei įmanoma, specifinius taikymo reikalavimus?
• Kokybės užtikrinimas:Ar tiekėjas gali pateikti atitinkamus patikrinimo įrašus ir medžiagos dokumentus?
• Tiekimo tęstinumas:Ar skaidrus pristatymo laikas, gamybos pajėgumai, minimalūs užsakymų kiekiai ir pakartotinio užsakymo tvarka?
• Techninė pagalba:Ar tiekėjas gali padėti išsiaiškinti pažymių pasirinkimą ir nustatyti informaciją, reikalingą patikimai citatai?

Guangzhou Ideal Plastic Technology Co., Ltd.yra kontaktinis taškas pirkėjams, tyrinėjantiems inžinerines plastikines medžiagas, įskaitant polieterio eterketono PEEK strypą. Vertindami galimą tiekimo susitarimą, pirkėjai turėtų pranešti apie numatomą pritaikymą, tikslinius matmenis, medžiagos rūšį, kiekį ir kokybės reikalavimus, kad nustatytų, ar turimi produktai ir paslaugos atitinka projektą.

Išsamios specifikacijos parengimas pasiūlymo etape padeda abiem šalims išsiaiškinti lūkesčius, išvengti netinkamų pakeitimų ir sukurti efektyvesnį pirkimo procesą.

9. Dažnai užduodami klausimai

10. Išvada: priimti labiau pagrįstą PEEK strypų sprendimą

Polieterio eterketono PEEK strypas yra vertinga inžinerinė medžiaga, skirta naudoti, kai reikalaujama aukštos temperatūros, mechaninio stiprumo, cheminio atsparumo ir patikimų matmenų. Dėl universalumo pramoninėse mašinose, elektronikos, laboratorinės įrangos, transportavimo ir tikslios gamybos srityse jis yra svarbus pasirinkimas sudėtingiems komponentų projektams.

Veiksmingiausias atrankos procesas prasideda nuo veiklos aplinkos ir grįžta prie atitinkamo lygio, matmenų, leistinų nuokrypių ir apdorojimo reikalavimų. Techninės dokumentacijos palyginimas, kritinių našumo reikalavimų patvirtinimas ir bendrų nuosavybės sąnaudų peržiūra gali padėti pirkėjams išvengti nereikalingų išlaidų ir pagerinti ilgalaikį komponentų patikimumą.

Nesvarbu, ar perkate standartines PEEK meškerykočių atsargas, ar vertinate medžiagą pagal užsakymą pagamintam komponentui, aiškios specifikacijos ir bendravimas su kvalifikuotu tiekėju yra būtini norint pasiekti tinkamą rezultatą.
