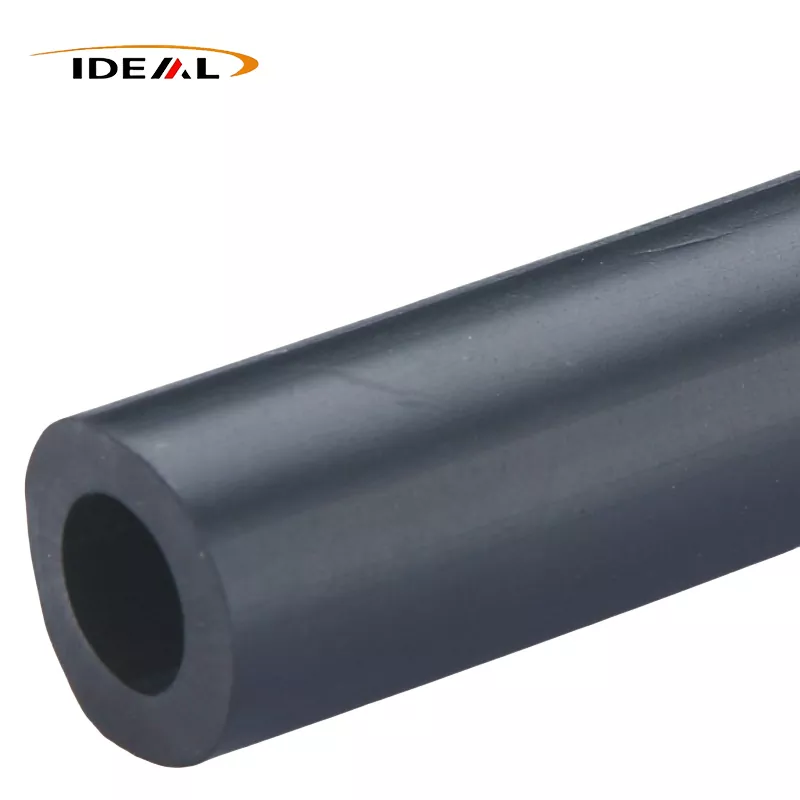

Anglies pluoštu sustiprinti PEEK vamzdžiaiyra praktiškas pasirinkimas, kai standartiniam PEEK vamzdžiui reikia daugiau standumo, matmenų stabilumo, apkrovos ar statinio valdymo. „Ideal Plastic“ gamina juodus anglies pluoštu užpildytus PEEK vamzdelius, kurių anglies pluošto kiekis yra nuo 10% iki 40%, LCF ir SCF parinktys, nurodytos vidinio ir išorinio skersmens diapazonuose, 1000 mm arba 3000 mm ilgio ir iki ±0,02 mm leistinų nuokrypių.
Tinkama klasė parenkama ne tik pagal anglies procentą. Pluošto ilgis, sienos geometrija, darbo temperatūra, susidėvėjimo sąlygos, elektros reikalavimai ir galutiniai matmenys turi įtakos specifikacijai. Pradėkite nuo apkrovos dėklo ir brėžinio, tada paprašykite kainos pasiūlymo pagal apibrėžtą medžiagą ir tikrinimo reikalavimus.
Kai anglies pluoštu užpildyti PEEK vamzdeliai yra tinkamas pasirinkimas
Pure PEEK jau yra naudingas temperatūros, cheminio atsparumo, nusidėvėjimo ir matmenų stabilumo derinys. Pridėjus anglies pluošto, pasikeičia standumo ir apkrovos palaikymo pusiausvyra. Tai svarbu vamzdžiams, naudojamiems kaip guolio įvorė, izoliacinis arba kreipiamasis komponentas, konstrukcinis kanalas, ritininis ar transmisijos dalis arba kitas pusgaminis profilis, kuris turi išlaikyti savo formą veikiamas įtempių.
Paprastai verta apsvarstyti anglies pluoštą, kai grynas PEEK vamzdis per daug išsikreipia, išsiplečia už tinkamo lango arba susidėvi greičiau, nei leidžia pritaikymas. Tai taip pat gali padėti statinei elektrai jautriose sistemose. Idealus plastikas nurodo tokią mažą tūrio varžą1 × 10³ Ω·cmanglies pluoštu užpildytų PEEK medžiagų asortimentui, tačiau reikiamos elektrinės charakteristikos turi būti patvirtintos dėl tikslios klasės, pluošto kiekio, geometrijos ir bandymo metodo.
Nelaikykite anglies užpildyto vamzdelio automatiniu kiekvienos PEEK dalies pakaitalu. Anglies pluoštas gali paveikti apdirbamumą, paviršiaus išvaizdą, anizotropiją ir elektrinį elgesį. Jei vamzdis turi išlikti labai izoliuojantis, jei labai lygus kontaktinis paviršius yra labai svarbus arba jei dalis yra veikiama cheminio mišinio, kurio neapima esami duomenys, prieš užsakydami paprašykite konkrečios klasės peržiūros.
Pakrovimo dėklui pasirinkite anglies pluošto turinį ir pluošto rūšį
Kokie 10–40 % anglies pluošto pokyčiai PEEK
Ideal Plastic siūlo reguliuojamą anglies pluošto kiekį nuo 10% iki 40%. Apskritai, padidinus užpildo lygį, kompozitas tampa tvirtesnis ir palaikomas apkrova, o medžiagos pasirinkimas tampa jautresnis apdorojimo krypčiai ir aplinkinei konstrukcijai. Didžiausias procentas automatiškai nėra geriausia vertė: ji gali būti nereikalinga mažai apkrautam vamzdžiui ir gali apsunkinti apdirbimo arba paviršiaus reikalavimus.
Nurodykite reikiamą rezultatą, o ne tik prašykite „anglies užpildyto PEEK“. Naudingos įvestys apima radialinę apkrovą, ašinę apkrovą, nepalaikomą intervalą, temperatūros diapazoną, slydimo greitį, poravimosi medžiagą, darbo ciklą, cheminę terpę ir tai, ar vamzdis turi išsklaidyti statinį krūvį. „Ideal Plastic“ siūlo anglies pluoštu sustiprinto PEEK standumo vertes nuo 8 iki 12 GPa. Laikykite šį asortimentą kaip produkto lygio gaires, o ne kaip konkretaus laipsnio duomenų lapo ar dizaino patvirtinimo pakaitalą.
LCF, SCF ir CF30 PEEK vamzdžių parinktys
Pluošto klasė turi daugiau įtakos nei etiketė. LCF reiškia ilgą anglies pluoštą; SCF reiškia trumpą anglies pluoštą. Ilgesni pluoštai gali būti naudingi, kai pirmenybė teikiama armavimo efektyvumui ir standumui, o trumpo pluošto junginiai gali būti tinkamesni įprastiniam apdorojimui ir detaliems apdirbamiems profiliams. Tikrasis rezultatas priklauso nuo pluošto orientacijos, formavimo ar ekstruzijos sąlygų, sienelės storio ir apdirbimo.
„CF30“ paprastai identifikuoja PEEK junginį, kuriame yra maždaug 30 % anglies pluošto, tačiau pavadinimą reikia patvirtinti tiekėjui. Paklauskite, ar nurodytas CF30 PEEK vamzdis yra LCF arba SCF, kokia leistina nuokrypa taikoma po apdirbimo ir kokie savybių duomenys priklauso konkrečiam junginiui. Taip išvengiama įprastos pirkimo klaidos: lyginant dvi medžiagas pagal anglies procentą, neatsižvelgiant į skirtingas pluošto formas ir gamybos būdus.
Prieš užsakydami patvirtinkite vamzdžio, vamzdžio, profilio ir mechaninio apdorojimo matmenis
Nurodykite OD, ID, sienos storį, ilgį, toleranciją ir paviršiaus apdailą
„PEEK vamzdis“ ir „PEEK vamzdis“ dažnai naudojami pakaitomis ieškant tiekėjų, tačiau pasiūlyme vis tiek reikia tiksliai apibrėžti matmenis. Pateikite išorinį skersmenį (OD), vidinį skersmenį (ID), sienelės storį arba jo apskaičiavimą, pjūvio ilgį, kiekį, toleranciją, galutinę būklę ir paviršiaus apdailos reikalavimą. Nurodykite, ar matmenys pateikiami išspausti, supjaustyti ar apdoroti.
„Ideal Plastic“ siūlo 1000 mm ir 3000 mm standartinius ilgius, o anglies pluoštu sutvirtintų PEEK vamzdžių nuokrypis yra ±0,02 mm. Patvirtinkite, kuriuos matmenis ta paklaida apima. Griežta OD tolerancija automatiškai nereiškia, kad ID, koncentriškumas, tiesumas arba galo kvadratiškumas turi tą patį paklaidą.
Naudokite brėžiniu pagrįstą matmenų peržiūrą, kad išvengtumėte pritaikymo klaidų
Nusiųskite brėžinį, kai vamzdis tinka ant veleno, korpuso arba sandarinimo arba guolių mazgo. Pažymėkite svarbiausias funkcijas, o ne pasikliaukite katalogo aprašymu. Peržiūra turėtų apimti:
- OD ir ID ribos, įskaitant reikalingą sienelės storį;
- koncentriškumas, tiesumas ir leistinas ovalumas, kai nuo jų priklauso surinkimas;
- pjūvio ilgis, galo kvadratiškumas, nuožulniai, grioveliai, skylės ar kitos apdirbtos detalės;
- medžiagos klasė, LCF arba SCF konstrukcija ir anglies pluošto procentas;
- patikrinimo metodas, mėginių ėmimo planas, pakuotė ir dokumentai.
Naudojant individualius anglies pluošto PEEK vamzdžių matmenis, brėžinio apžvalga paprastai yra naudingesnė, nei prašyti tik artimiausio vardinio dydžio. Tai atskleidžia tinkamumo riziką prieš gamybą ir suteikia tiekėjui aiškų pagrindą įrankiams, apdirbimui ir tikrinimui.
Paskelbti našumo duomenys ir palyginimo ribos
„Ideal Plastic“ pateikia informaciją apie anglies pluoštu sutvirtintą PEEK gaminį, kai šilumos nukreipimo temperatūra viršija 315 °C, o nuolatinio naudojimo temperatūra – iki 260 °C. Šie skaičiai rodo aukštą temperatūrą, tačiau jie nereiškia, kad vamzdis gali nepertraukiamai išlaikyti maksimalią mechaninę apkrovą esant 260 °C temperatūrai. Apkrova, sienelės storis, ekspozicijos laikas, įtempių koncentracija ir montavimas turi įtakos naudojamai projektinei temperatūrai.
Ta pati atsargumo priemonė taikoma ir atsparumui nusidėvėjimui ir cheminiam poveikiui. Anglies užpildytas PEEK skirtas sudėtingoms trinties, susidėvėjimo, apkrovos ir cheminių medžiagų poveikio sąlygoms, tačiau veikimas priklauso nuo susiliejančio paviršiaus, slėgio, greičio, tepimo, temperatūros ir faktinės cheminių medžiagų koncentracijos. PEEK cheminio suderinamumo pareiškimas neturėtų būti traktuojamas kaip kiekvieno tirpiklio mišinio, proceso skysčio ar temperatūros ciklo patvirtinimas.
Naudokite paskelbtas reikšmes, kad susiaurintumėte medžiagos pasirinkimą, tada patikrinkite tikslų įvertinimą. Prašyti duomenų lapo, pavyzdžio arba programos peržiūros, kai gedimo pasekmės yra didelės. „Ideal Plastic“ teigia, kad yra nemokamų pavyzdžių, kurie gali padėti patikrinti tinkamumą arba atlikti kontroliuojamą prototipo testą prieš atliekant didesnį užsakymą.
Taikymas aukštos temperatūros, susidėvėjimo, cheminių medžiagų ir statinio valdymo sistemoms
Anglies pluošto PEEK vamzdeliai yra puikus kandidatas į pramonines sistemas, kuriose šiluma derinama su mechaniniu poreikiu. Tipiškos vertinimo sritys apima:
- Laikančiosios arba transmisijos dalys:anglies pluoštas gali padidinti standumą ir sumažinti deformaciją, palyginti su įprastu grynu PEEK.
- Į susidėvėjimą orientuoti mazgai:kompozitas tinka naudoti su trintimi ir susidėvėjimu, tačiau vis tiek reikia peržiūrėti jungiamąją medžiagą ir slėgio bei greičio funkciją.
- Aukštos temperatūros vamzdžiai:nurodytas 260°C nepertraukiamo naudojimo skaičius ir HDT virš 315°C yra terminio atrankos pradžios taškas, o ne visa projektinė riba.
- Cheminio proceso komponentai:įvertinti konkrečią terpę, koncentraciją, temperatūrą ir poveikio trukmę, o ne pasikliauti žodžiu „atsparus chemikalams“.
- Statinei elektrai jautri įranga:nurodyta mažo tūrio savitoji varža gali būti svarbi, kai svarbu išsklaidyti krūvį; patvirtinkite baigtos dalies įžeminimo ir elektrinio bandymo reikalavimus.
Anglies pluoštas taip pat dažnai lyginamas su stiklo pluoštu. Geresnis pasirinkimas priklauso nuo tikslinių savybių: anglies užpildytas PEEK paprastai pasirenkamas tada, kai svarbesnis yra standumas, svoris, nusidėvėjimas arba elektros išsklaidymas, o galutiniam sprendimui priimti reikia palyginamų kokybės duomenų, o ne vien užpildo pavadinimų.
Paprašykite „Ideal Plastic“ patvirtinto anglies pluošto PEEK vamzdžio pasiūlymo
Atsiųskite „Ideal Plastic“ savo brėžinį arba aiškią specifikacijąanglies pluoštu sustiprinti PEEK vamzdžiai. Įtraukite naudojimo temperatūrą, apkrovą, trinties arba susidėvėjimo sąlygas, cheminę terpę, statinio valdymo reikalavimą, OD, ID, ilgį, toleranciją, kiekį ir pristatymo tikslą.
Paprašykite pasiūlymo, kad nustatytumėte anglies pluošto procentą, LCF arba SCF konstrukciją, taikomus matmenų nuokrypius, patikrinimo dokumentus, mėginio prieinamumą ir tai, ar dalis tiekiama kaip vamzdis, ar baigta apdirbti. „Ideal Plastic“ tiekia pusgaminius ir apdirbtus PEEK profilius iš Guangdžou (Kinija), įskaitant vamzdžius ir pasirinktinius komponentus, su standartiniu arba pasirinktiniu pristatymo laiku tarptautiniams klientams.
Pirmajai peržiūrai naudokiteIndividualizuoto anglies pluošto PEEK vamzdžio citatos puslapisir pridėkite piešinį. Patikrinta markės ir matmenų peržiūra paprastai sutaupys daugiau laiko nei pasirinkus vardinį CF30 vamzdelį ir pataisius tinkamumą po pagaminimo.
