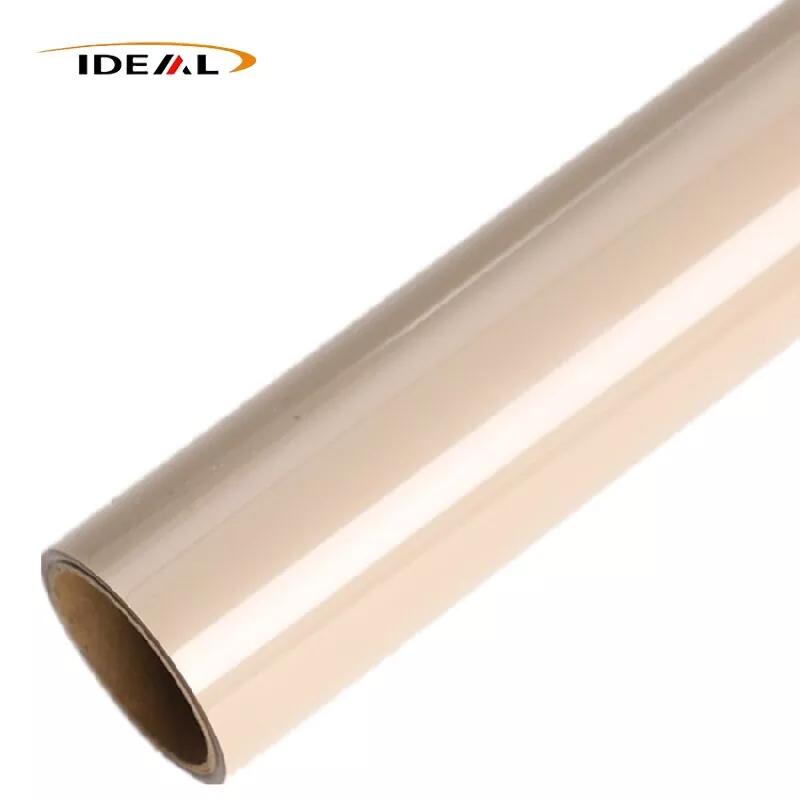

Natūrali PEEK plėvelė yra 100% gryna, neužpildyta ir nepigmentuota PEEK liejama plėvelė. Jis daugiausia gaminamas masiškai naudojant aukštos temperatūros T formos liejimo ekstruziją, o aukščiausios klasės itin ploni ir labai lygūs gaminiai naudoja dviašį BOPEEK procesą. Plėvelė, pasižyminti mažu jonų kritulių kiekiu, ypač aukšta švara, puikiu biologiniu suderinamumu ir puikiomis izoliacinėmis savybėmis, palaiko pakartotinį sterilizavimą aukštoje temperatūroje ir yra plačiai taikoma IT gamyboje, tiksliojoje elektronikoje, biomedicinoje ir kitose aukščiausios klasės pramonės šakose.
Virgin PEEK Plėvelė gaminama tik iš visiškai naujų originalių PEEK dervos granulių, nepridedant perdirbtų medžiagų ar perdirbtų granulių. Jis tiekiamas natūralių arba juodų spalvų ir gali būti paruoštas kaip neužpildytas arba modifikuotas stiklo pluošto arba anglies pluošto užpildais.
Neužpildytoje PEEK plėvelėje nėra modifikuotų užpildų, įskaitant stiklo pluoštą, anglies pluoštą, grafitą ar PTFE. Dėl itin didelio grynumo ir nulinės užpildo kritulių rizikos, jis užtikrina optimalų kietumą ir atsparumą nuovargiui, taip pat stabilias izoliacijos savybes. Medžiaga atspari hidrolizei ir daugumai organinių tirpiklių, todėl ją gali korozuoti tik karšta koncentruota sieros rūgštis.
Natūrali PEEK plėvelė: Natūrali PEEK konkrečiai reiškia būdingą PEEK medžiagos išvaizdos spalvą. Šviesus įdegis ir gintaro smėlio spalvos yra originalūs natūralūs grynos PEEK dervos atspalviai, be tonerio ar juodo pagrindinio mišinio gamybos metu.
Natural PEEK, Virgin PEEK ir Unfilled PEEK yra trys nepriklausomi apibrėžimai ir jų negalima sulyginti. Perdirbtas PEEK taip pat gali išlaikyti natūralų atspalvį, o tam tikri šviesios spalvos modifikuoti užpildai taip pat gali atrodyti natūraliai.
Šiame skyriuje aprašyta natūrali, neužpildyta ir „Virgin PEEK“ plėvelė yra „Guangzhou Ideal“ aukščiausios kokybės „trys viename“ didelio grynumo PEEK plėvelė, kurioje integruotos grynos, neužpildytos ir natūralios savybės. Šioje aukščiausios klasės plėvelėje panaudotos 100 % naujos originalios PEEK dervos granulės (Virgin), joje nėra stiklo pluošto, anglies pluošto, grafito, PTFE ar kitų modifikuotų užpildų (neužpildyta) ir išlaiko dervai būdingą šviesiai gintarinę išvaizdą be jokios išorinės spalvos pagrindinio mišinio (natūralus).
1. Aukščiausio grynumo laipsnis su nuline užpildo kritulių rizika. Neišsiskiria tonikas ar pluoštas. Jis pasižymi itin mažu išmetamųjų dujų kiekiu švarioje aplinkoje, todėl tinkamas naudoti vakuume ir puslaidininkiuose.
2. Suteikia išskirtinį tvirtumą ir atsparumą nuovargiui. Jis atsparus įtrūkimams po pakartotinio lenkimo ir užtikrina ilgesnį tarnavimo laiką terminio ciklo metu, palyginti su perdirbtomis ir užpildytomis PEEK plėvelėmis.
3. Užtikrina ilgalaikį stabilų izoliacijos veikimą su mažais dielektriniais nuostoliais esant aukštai temperatūrai. Be papildomos spalvos pagrindinio mišinio, pigmento nusodinimo ar antrinio užteršimo neatsiranda.
4. Pasižymi išskirtiniu atsparumu hidrolizei ir atlaiko pakartotinį aukšto slėgio sterilizavimą garais, atitinkančius medicininės dezinfekcijos reikalavimus.
5. Natūralus skaidrus atspalvis leidžia lengvai vizualiai aptikti juodas dėmes ir pridegusias priemaišas, palengvinant greitą gaunamų medžiagų patikrinimą ir kokybės patikrinimą.
1. Jo standumas ir atsparumas šliaužimui yra mažesni nei stiklo pluoštu arba anglies pluoštu užpildytų PEEK plėvelių. Jis yra linkęs į šliaužti deformaciją esant nuolatinėms aukštos temperatūros apkrovoms, todėl netinka ilgalaikiams laikantiems slydimo komponentams.
2. Dėl kristališkumo taikomi naudojimo apribojimai: amorfinis PEEK turi prastą atsparumą tirpikliams ir gali įtrūkti, kai yra veikiamas aukštos temperatūros tirpiklių, o pusiau kristalinis PEEK užtikrina puikų cheminį atsparumą. Pirkimo metu turi būti patvirtinta kristališkumo būsena.
3. Jis turi vidutinį atsparumą UV spinduliams ir netinka neapsaugotam lauko poveikiui.
4. Tam reikalingos didelės pirkimo išlaidos ir griežti gamybos kontrolės standartai.
Didelio grynumo PEEK plėvelės „trys viename“ gamybos sudėtingumas yra griežta viso proceso kontrolė, o ne paprastas ekstruzinis formavimas.
1. Išskirtinis gamybos linijos izoliavimas
Visi didelio grynumo trys viename produktai yra gaminami naudojant specialią įrangą, visiškai izoliuotą nuo užpildytų ir modifikuotų PEEK gamybos linijų, kad būtų išvengta kryžminio užteršimo ir išsaugomas didelio grynumo veikimas.
2. Tikslus žaliavos išankstinis apdorojimas ir džiovinimas
Neapdorotų granulių drėgmės kiekis griežtai kontroliuojamas ≤0,02%. Dėl per didelės drėgmės ant itin plonų plėvelių paviršių susidarys skylutės ir mikroburbuliukų defektai.
3. Tikslus ekstruzijos temperatūros lango valdymas
Grynas PEEK lydalas yra labai jautrus terminiam skilimui. Per aukšta temperatūra arba ilgalaikis lydalo buvimas štampelyje sukels plėvelės patamsėjimą. Nedideli spalvų pokyčiai nereiškia, kad naudojama perdirbta medžiaga, nes perdirbtas pakartotinai granuliuotas PEEK taip pat gali suteikti šviesiai gintarinę išvaizdą. Produkto klasė niekada nėra vertinama pagal vizualinę spalvą; kiekviena partija saugo bandomuosius pavyzdžius griežtam sertifikavimui.
4. Aušinimo ritinėlio temperatūros valdymas, skirtas tiksliai reguliuoti kristališkumą
Greitas aušinimas sukuria amorfinę PEEK plėvelę, pasižyminčią didesniu lankstumu, tinkama FPC lanksčiam pagrindui, tačiau yra silpno atsparumo tirpikliams ir linkusi į aukštos temperatūros įtrūkimus tirpikliu. Lėtas aušinimas sukuria didelio kristališkumo pusiau kristalinę PEEK plėvelę, pasižyminčią geresniu cheminiu atsparumu ir atsparumu terminiam susitraukimui, tačiau su mažesniu pailgėjimu trūkimo metu.
5. Privalomas po atkaitinimo šiluminio kietėjimo procesas
Atkaitinimas pašalina vidinį plėvelės orientacinį įtempį, sumažindamas terminio susitraukimo greitį iki ≤1,5% esant 200 °C kvalifikuotiems gataviems gaminiams. Atkaitinimo praleidimas sukels deformaciją, susitraukimą ir deformaciją per vėlesnius klientų karštojo presavimo ir perforavimo procesus.
Guangzhou Ideal gamina aukščiausios kokybės gryną PEEK plėvelę, taikydama T formos liejimo ekstruzijos ir dviašio tempimo procesus. Mes naudojame labai grynas firmines pirmines PEEK granules, kuriose nėra perdirbtų medžiagų, anglies pluošto ar spalvų pagrindinių mišinių. Specialios gamybos linijos pašalina kryžminį užteršimą.
Mūsų PEEK plėvelė atlaiko tūkstančius pasikartojančių lenkimų be įtrūkimų ar atsisluoksniavimo ir palaiko švarų štampavimą, pjovimą lazeriu ir perforavimą be atskilimo. Mūsų gaminių rūšys apima bendrąją pramoninę, su maistu besiliečiančią klasę, medicinos prietaiso klasę ir puslaidininkinę vakuuminę klasę.
| Produkto pavadinimas | Natūrali PEEK plėvelė |
| Tankis | 1,26–1,30 g/cm³ |
| Medžiaga | Grynas PEEK |
| Spalva | permatomas šviesiai smėlio spalvos / šviesiai gintaro spalvos |
| Kristališkumas | amorfinė šviesa skaidri natūrali plėvelė, pusiau kristalinė natūrali plėvelė |

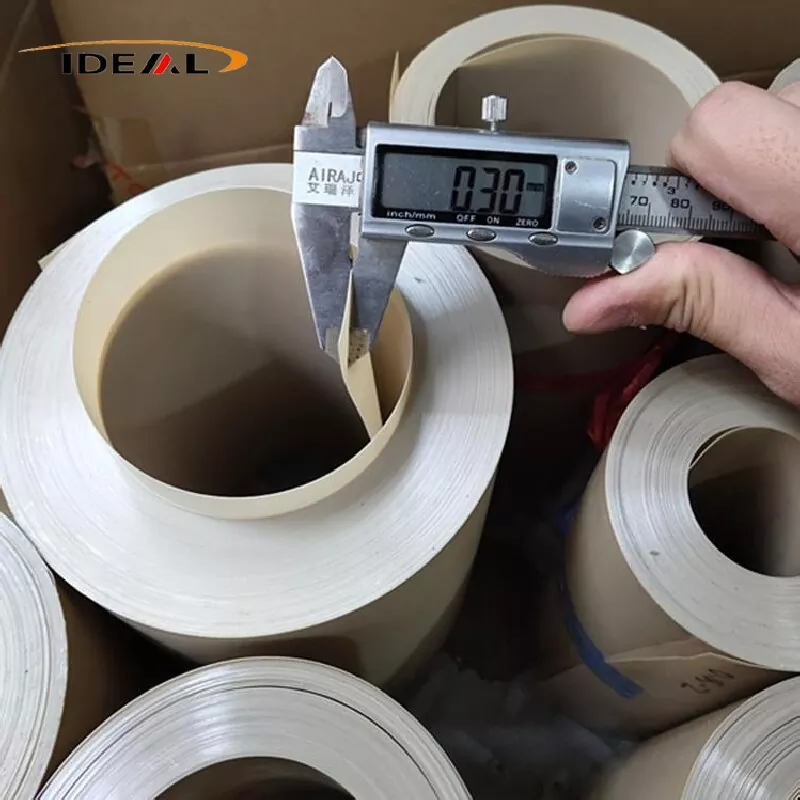

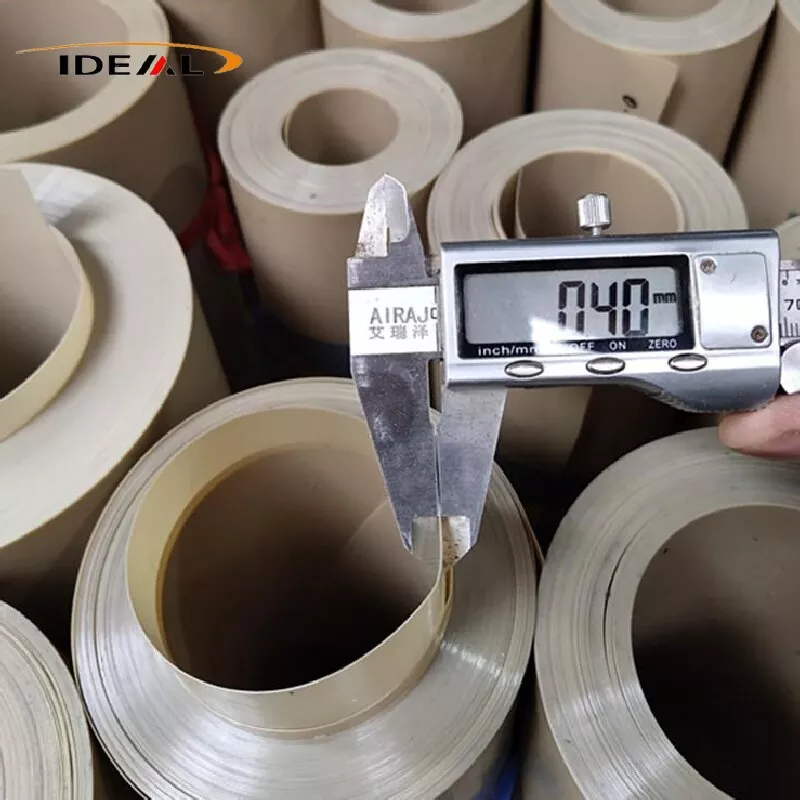

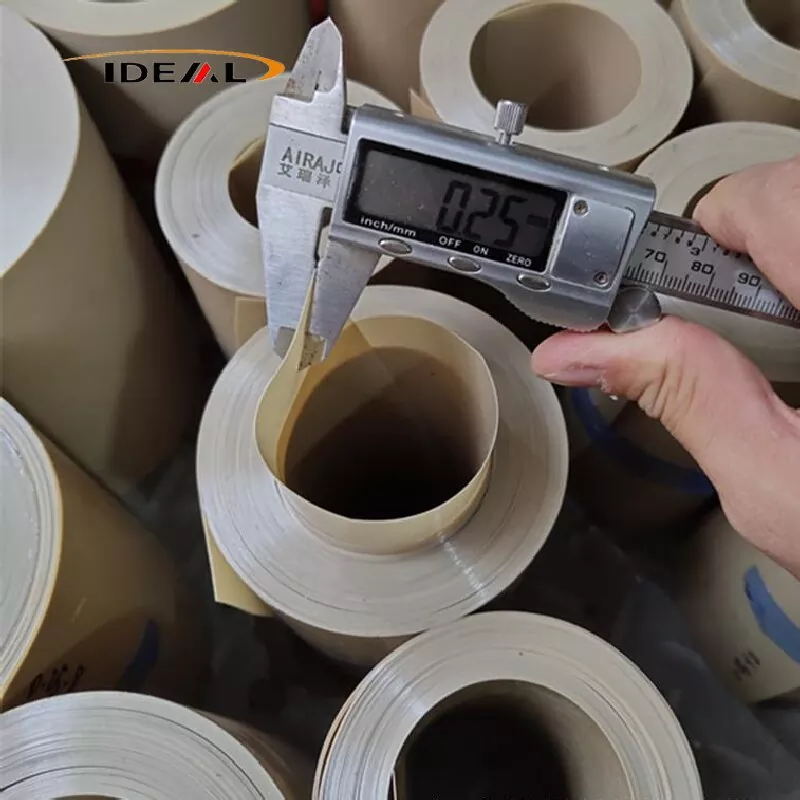

| Įprastas storis | 0,03 mm, 0,05 mm, 0,08 mm, 0,1 mm, 0,125 mm, 0,15 mm, 0,2 mm, 0,25 mm, 0,3 mm, 0,4 mm, 0,5 mm, 0,6 mm, 0,8 mm, 1,0 mm |
| Plotis | 650 mm, 680 mm, 1050 mm, 1360 mm, 1450 mm |
| Ilgis | vienas ritinys |
| Papildomos paslaugos | nemokamas pjovimas |
| mėginys | Reikia derėtis |
| Sertifikatai | ISO9001:2012 |
Atsižvelgiant į mechaninę, šiluminę, elektrinę izoliaciją, cheminį atsparumą, vandens sugėrimą, matmenų stabilumą ir švarių kritulių savybes, gryna PEEK plėvelė skirstoma į pramonines, medicinines ir puslaidininkines klases.
Bandymo standartai: ASTM D882 (specifinė plėvelė), ASTM D790, ASTM D256
A. Išilginis tempiamasis stipris (kambario temperatūra): ≥90 MPa; BOPEEK dviašiai ištemptas laipsnis: ≥130 MPa
B. Pailgėjimas lūžio metu: 15–50 %. Pagrindiniai privalumai: žymiai aukštesnė nei užpildyta PEEK plėvelė. Medžiaga pasižymi puikiu lankstumu, atlaiko daugkartinį lenkimą be įtrūkimų ir leidžia štampuoti be įtrūkimų.
C. Lenkimo modulis: 3,6–4,0 GPa
D. Izod įpjovos smūgio stiprumas: ≥12 kJ/m², išlaikomas geras kietumas ir atsparumas trapumui žemoje temperatūroje.
A. Tūrio varža: ≥1×10¹⁶ Ω·m
B. Paviršiaus savitoji varža: ≥1×10¹⁵ Ω
C. Dielektrinis stipris: ≥190 kV/mm
D. Dielektrinė konstanta (1MHz): 3,0–3,2, su minimaliais svyravimais kylant temperatūrai
Izoliacijos charakteristikos išlieka stabilios be reikšmingo pablogėjimo esant temperatūrai nuo -50 ℃ iki 250 ℃ ir 95 % santykinei drėgmei.
A. Atsparios terpės: dauguma silpnų rūgščių, silpnų bazių, organinių tirpiklių, tepalų alyvų, aukštos temperatūros garų ir karšto vandens.
B. Neatspari terpė: 98 % koncentruota sieros rūgštis, dūminga sieros rūgštis ir aukštos temperatūros halogeninti angliavandeniliai, kurie sukelia brinkimą, koroziją ir tirpimą.
C. Atsparumas hidrolizei: atsparus skilimui ir brinkimui ilgą laiką panardinant į aukštos temperatūros garus ir verdantį vandenį.
D. Medžiagos inertiškumas: jonų migracija ir paviršiaus užteršimas silicio plokštelėmis, metalais ar guminėmis medžiagomis.
Itin mažas kritulių kiekis ir vakuuminis dujų išsiskyrimas yra pagrindiniai privalomi medicininės ir puslaidininkinės klasės neužpildytos PEEK plėvelės rodikliai.
Sunkiųjų metalų išplovimas: ≤1 ppm, atitinka FDA 21 CFR 177.2415 ir GB 4806.7 standartus.
Atlaiko USP VI klasės ir ISO 10993 biologinio suderinamumo testus, nesukelia citotoksiškumo, nesukelia odos jautrumo ir hemolizės.
Bendras metalo jonų nusodinimas: ＜50 ppm; atskirų sunkiųjų metalų Na, K, Fe, Cu, Zn kiekis: ＜10 ppm.
Vakuuminis dujų išleidimas (ASTM E595, 200 ℃/24 val.): TML ≤1,0%, CVCM ≤0,1%.
Jokių lakiųjų silicio, fosforo ar sieros nuosėdų, todėl vakuuminės kameros, plokštelės ir ėsdinimo įranga neužteršiama.
1. Natūrali PEEK plėvelė plačiai naudojama puslaidininkinių plokštelių gamyboje, pasižyminti itin mažu metalo jonų nusodinimu, mažu vakuuminiu išmetimu, nulio užpildo dulkių, plokštelių atsparumu įbrėžimams ir puikiu atsparumu ėsdinimui bei stiprioms korozinėms cheminėms medžiagoms. Įprastos naudojimo sritys apima plokštelių perkėlimo eksploatacines medžiagas, tikslius ėsdinimo, dengimo, jonų implantavimo, CMP poliravimo ir šlapio valymo procesus.
2. Dėl nulinio pigmento nusodinimo, biologinio inertiškumo, atsparumo pakartotiniam 134 °C garui, EO ir gama sterilizacijai ir mažam sunkiųjų metalų išplovimui, plėvelė tinka medicinos prietaisams ir biomedicinos sritims, įskaitant implantuojamus prietaisus, vienkartines chirurgines eksploatacines medžiagas ir diagnostikos bei sterilizavimo įrangą.
3. Virgin PEEK plėvelė užtikrina aukštą izoliaciją, mažus dielektrinius nuostolius, ploną lanksčią struktūrą, be halogenų sudėtį ir aukštą atsparumą tekėjimo temperatūrai. Jis plačiai naudojamas tiksliojoje elektronikoje, 5G radijo dažnių įrangoje, buitinėje elektronikoje, kosminėje erdvėje, palydovinėse oro sistemose ir didelio tikslumo analitiniuose instrumentuose, skirtuose ekstremalioms darbo sąlygoms.
A1: Kainų skirtumai daugiausia atsiranda dėl gamybos linijos izoliacijos kontrolės ir visiško atkaitinimo kaitinimo procesų. Daugelis nebrangių gaminių gaminami bendromis gamybos linijomis be kruopštaus gilaus valymo ar visiško atkaitinimo, o tai gali sukelti pavojų kokybei perdirbant klientus.
A2: nerekomenduojama. Neužpildytas grynas PEEK turi santykinai aukštą trinties koeficientą ir sukuria akivaizdžią trinties šilumą bei susidėvėjimą nuolat slystant. Grafitinė arba modifikuota PTFE užpildyta PEEK plėvelė yra tinkama nusidėvėjimui atspariam slydimui.
A3: Pirmenybė turėtų būti teikiama bazinės dervos COC ataskaitoms, gatavo produkto MFI lydalo srauto indekso duomenims ir DSC terminio bandymo ataskaitoms. Aukštos klasės aviacijos ir puslaidininkių užsakymams papildomai reikalingi mažo išmetamųjų dujų bandymo duomenys. Vien tik vizualinis spalvų stebėjimas negali patvirtinti pirminės medžiagos grynumo.
A4: nerekomenduojama. Neužpildytas PEEK pasižymi dideliu būdingu trinties koeficientu ir yra linkęs generuoti šilumą ir abrazyvinį nusidėvėjimą esant nuolatinei trinčiai. PTFE arba grafitu užpildyta modifikuota PEEK plėvelė labiau tinka slankiojančiam nusidėvėjimui.
A5: mažo kristališkumo plėvelė užtikrina didesnį tvirtumą ir atsparumą lenkimui. Aukšto kristališkumo plėvelė užtikrina didesnį kietumą ir didesnį atsparumą dilimui. Kristališkumo lygis yra tiksliai kontroliuojamas aušinimo ritinėlio apdorojimo parametrais.
A6: Ne. Jei perdirbta PEEK derva nukenčia tik minimaliai, jos DSC lydymosi kreivė yra beveik identiška pirminei dervai. Norint tiksliai patikrinti, reikalingas visapusiškas sprendimas, apimantis PFI duomenis, tempimo savybes ir originalios dervos sertifikatą.
