Šiuolaikiniai mechaniniai mazgai, veikiantys kombinuotomis šiluminėmis, cheminėmis ir trinties apkrovomis, kelia didelius lūkesčius sandarinimo ir atsarginių komponentų atžvilgiu. Daugelis įprastų polimerinių komponentų greitai suyra veikiant nuolatiniam cikliniam įtempimui, todėl dažnai atliekama techninė priežiūra ir neplanuoti veikimo sutrikimai. Techninės komandos turi suprasti konkrečioms medžiagoms būdingą elgseną, surinkimo apribojimus ir veikimo sąlygų suderinimą, kad pailgintų komponentų veikimo laiką.PEEK žiedaiužtikrina subalansuotą daugiamatį našumą, kuris pašalina daugelį įprastų gedimų režimų, su kuriais susiduriama sudėtingoje pramoninėje aparatinėje įrangoje.
Polieterketonas priklauso aromatinių termoplastinių polimerų šeimai, žinomai dėl stabilios mechaninės galios plačiuose darbo diapazonuose. Bazinė derva gali būti sumaišyta su įvairiomis užpildo medžiagomis, kad būtų pakeistas atsparumas dilimui, standumas ir šilumos laidumas, kad atitiktų tikslinius surinkimo reikalavimus. Kiekvienas užpildo variantas turi skirtingus kompromisus, kuriuos inžinieriai turi pasverti prieš nustatydami galutinę specifikaciją.
Vidinis medžiagos stabilumas sudaro ilgų eksploatavimo ciklų pagrindą. Mažas drėgmės sugėrimas sumažina matmenų poslinkį, kai komponentai susiduria su drėgnu oru arba vandens pagrindu veikiančiais darbiniais skysčiais. Atsparumas liepsnai įmontuotas į pagrindinę polimero struktūrą be papildomų halogeninių priedų, o tai padidina įrangos patikimumą, veikiamą netikėtų šiluminių įvykių. Termoplastikų šiluminis plėtimasis išlieka palyginti mažas, išsaugant matmenų nuoseklumą, nes aparatūros ciklai tarp karšto ir šalto veikimo būsenų.
Užpildo parinktys keičia pradines charakteristikas. Anglies pluošto mišiniai padidina gniuždymo jėgą ir šilumos laidumą. PTFE miltelių priedai dar labiau sumažina paviršiaus trintį dinaminėms kontaktinėms sąsajoms. Stiklo pluoštas pagerina standumą, bet gali padidinti abrazyvinę sąveiką su tam tikrais metaliniais paviršiais. Labai svarbu derinti užpildo sudėtį su tiksliais terpės, slėgio ir judėjimo parametrais, o ne pasirinkti modifikuotas rūšis vien remiantis bendrųjų specifikacijų duomenų lapais.
Sandarinimo ir atsarginiai komponentai išlieka nuolat veikiami gniuždymo įtempių, kai jie sumontuoti liaukos ertmėse. Šliaužimas apibūdina lėtą nuolatinę deformaciją, kurią laikui bėgant sukelia statinė gniuždymo jėga. Kai šliaužimas susikaupia virš leistinų slenksčių, sumažėja išankstinės apkrovos jėga, atsidaro nuotėkio takai ir pablogėja sandarinimo efektyvumas. Aukštos kokybės polieterio eterketono medžiaga slopina šliaužimą net ir esant aukštai temperatūrai, todėl aparatūra palaiko tinkamą sąsajos kontaktinę jėgą ilgus veikimo intervalus.
Ciklinis mechaninis nuovargis yra dar vienas pagrindinis komponentų degradacijos šaltinis. Stumdoma, besisukanti arba slėgio ciklais besisukanti aparatinė įranga paveikia polimerines dalis pasikartojančius pakrovimo ir iškrovimo ciklus. Daugelyje polimerinių medžiagų po milijonų ciklinių įvykių susidaro mikro įtrūkimai, kurie perauga į matomus paviršiaus pažeidimus ir funkcinius sutrikimus.PEEK žiedaiišlaikyti stabilų konstrukcinį veikimą esant kombinuotoms slėgio, temperatūros ir judėjimo sąlygoms, todėl jie yra tinkami agregatams, kurių ciklas yra didelis.
Trintis ir susidėvėjimas tiesiogiai lemia dinamiškai besiliečiančios aparatūros naudojimo trukmę. Laipsniškas paviršiaus susidėvėjimas keičia skerspjūvio geometriją ir nutraukia reikiamą sąsajos kontaktą. Neužpildytų polimerų rūšių tribologinės savybės yra tvirtos, o sudėtinės kompozicijos dar labiau padidina atsparumo dilimui ribas. Sumažėjusi trinties šiluma sulėtina termiškai skatinamus senėjimo procesus polimero matricoje, sukurdama teigiamą grįžtamąjį ryšį pailginus komponento veikimo laiką.
Negalima nepastebėti ir jungiamųjų dalių paviršiaus apdailos. Netgi aukštos kokybės polimerinė apkaustai greičiau nusitrins, kai važiuos ant pernelyg šiurkščių metalinių paviršių. Inžineriniuose dokumentuose turi būti nustatyti priimtini velenų, korpusų ir riebokšlių paviršių šiurkštumo parametrai kartu su polimerinės medžiagos rūšies pasirinkimu.
Realaus pasaulio pramoninė aparatinė įranga vienu metu retai veikia komponentus tik vienam įtampos šaltiniui. Daugumoje darbo aplinkų temperatūra, slėgis ir cheminės terpės poveikis sujungiami kartu, o tai pagreitina medžiagos senėjimą, palyginti su izoliuotomis laboratorinių bandymų sąlygomis. Bendrosios paskirties polimerai dažnai išsipučia, suminkštėja arba atsiranda įtrūkimų, kai yra veikiami kelių veiksnių darbo sąlygomis.
Polieterio eterketonas pasižymi plataus spektro suderinamumu su organiniais tirpikliais, mineralinėmis alyvomis, tepalais ir daugeliu vandeninių cheminių tirpalų. Tik siauras labai koncentruotų cheminių medžiagų rinkinys sukelia išmatuojamą medžiagos degradaciją. Tokia cheminė inercija išsaugo matmenų geometriją ir paviršiaus vientisumą po ilgalaikio panardinimo į proceso skysčius. Medžiagų suderinamumo su kiekviena konkrečia darbo terpe patvirtinimas išlieka būtinas prieš galutinį projekto užfiksavimą.
Atsparumas hidrolizei išsiskiria karšto vandens ir garų kontakto scenarijus. Daugybė didelio našumo polimerų patiria molekulinį skaidymą nuolat veikiant karštiems garams. Šis polimeras išlaiko pagrindines mechanines savybes esant pasikartojantiems garų ciklams, todėl praplečiamas skysčių apdorojimo įrangos pritaikymas. Inžinieriai turėtų nepamiršti, kad slėgis padidina cheminių atakų greitį daugelyje skysčių kontaktų agregatų, o laboratoriniai panardinimo duomenys ne visada puikiai atkartoja lauko sąlygų rezultatus.
Net gerai apibrėžti polimeriniai komponentai gali sutrumpinti veikimo laiką, kai netinkamai sukonfigūruota riebokšlio geometrija, montavimo praktika ar tarpo reikšmės. Vien tik medžiagos klasė negali kompensuoti prastų mechaninio dizaino sprendimų. Techninės komandos komponentų specifikacijas ir liaukos ertmės projektavimą turėtų laikyti susietomis inžinerinėmis užduotimis, o ne atskiromis darbo eigomis.

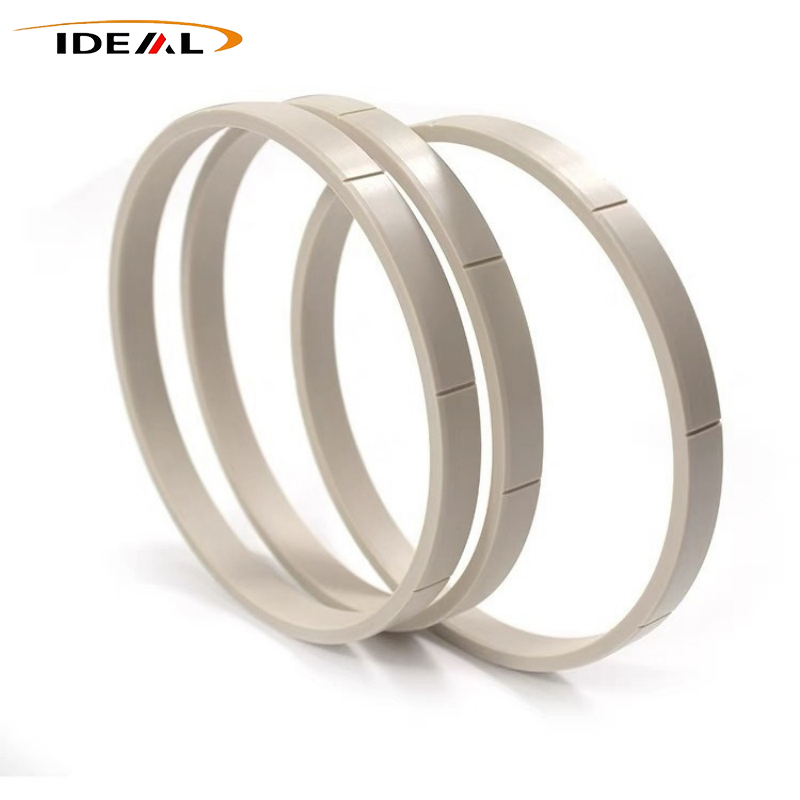

Atsarginio žiedo konfigūracijos yra vienas iš labiausiai paplitusių diegimo modelių. Esant aukštam slėgiui, minkšta elastomero sandarinimo medžiaga gali įsispausti į riebokšlių tarpus ir patirti ekstruzijos tipo pažeidimus. Tvirta polimero atsarginė įranga blokuoja ekstruzijos kelius ir išsaugo pirminio sandarinimo elemento vientisumą.PEEK žiedaidažnai atlieka šį atsarginio žiedo vaidmenį aukšto slėgio vožtuvų ir cilindrų mazguose įvairiuose pramonės sektoriuose.
Ne kiekvienam sandarinimui reikalinga aukštos kokybės termoplastinė įranga. Atliekant lengvos būklės statinio sandarinimo užduotis, gali būti naudojami alternatyvūs polimerų arba elastomerų sprendimai. Medžiagos parinkimas visada turėtų būti atliekamas visapusiškai įvertinus realių eksploatavimo sąlygų ribas.
Reikalingi surinkimo reikalavimai egzistuoja įvairiose pramonės srityse. Kiekviena programa turi savo unikalų slėgio diapazono, temperatūros apvalkalo, judesio tipo ir kontaktinės terpės profilio derinį. Faktinių darbo parametrų susiejimas su medžiagų galimybėmis palaiko teisingą komponentų pasirinkimą ir nuspėjamą ilgalaikę aparatūros veikimą.
Šiose eksploatacinėse srityse komponentų veikimo trukmės tobulinimas atsiranda dėl suderinto medžiagų kokybės pasirinkimo ir apgalvoto riebokšlio geometrijos dizaino. Lauke pastebėtas komponentų gedimas dažnai atsiranda dėl neišsamių eksploatavimo sąlygų duomenų surinkimo ankstyvosiose projektavimo stadijose. Didžiausios temperatūros, didžiausio slėgio, terpės sudėties ir judėjimo ciklo apimties dokumentavimas padeda techninėms komandoms išvengti komponentų gedimo scenarijų, kurių galima išvengti.Idealus plastikasteikia techninės peržiūros palaikymą konkrečiam projektui komponentų konfigūracijai, pagrįstai surinktais veikimo sąlygų duomenų rinkiniais.
Toliau pateiktoje lentelėje pateikiami pagrindiniai plačiai naudojamų didelio našumo sandarinimo polimerų veikimo rodikliai. Šis palyginimas palaiko preliminarų medžiagų patikrinimą atliekant inžinerinio projektavimo darbo eigą. Kiekviena medžiaga turi skirtingų stipriųjų ir apribojimų, į kuriuos reikia atsižvelgti atsižvelgiant į konkretaus projekto reikalavimus.
| Polimero klasė | Nuolatinis terminis įvertinimas | Cheminis suderinamumas | Atsparumas šliaužimui | Tribologinis pasirodymas | Hidrolizės stabilumas |
|---|---|---|---|---|---|
| PEEK | Aukštas | Puikiai | Labai geras | Priklausomai nuo pažymio Gerai-Puiku | Puikiai |
| PPS | Aukštas | Puikiai | Gerai | Vidutinis | Gerai |
| PI | Labai Aukštas | Gerai | Labai geras | Gerai | Vidutinis |
| PTFE | Aukštas | Puikiai | Vargšas | Puikiai | Puikiai |
| PAI | Labai Aukštas | Gerai | Labai geras | Labai geras | Vidutinis |
PTFE pasižymi išskirtiniu mažos trinties elgesiu, tačiau patiria pastebimą šliaužimo silpnumą esant nuolatinei gniuždymo apkrovai. Poliimidas toleruoja itin aukštą temperatūrą, tačiau pasižymi ribotu hidrolizės stabilumu ilgalaikiam karšto vandens poveikiui.PEEK žiedaipasiekti subalansuotą našumą pagal terminius, mechaninius, cheminius ir hidrolizinius matmenis, o tai paaiškina platų pritaikymą daugelio įtempių faktorių pramoninėms užduotims. Lentelėje pateikti laboratoriniai duomenys naudojami kaip orientacinės gairės; realių sąlygų patvirtinimo testavimas išlieka esminis galutinio naudojimo aparatinės įrangos kvalifikavimui.
Gamybos metodika formuoja galutinio komponento matmenų tikslumą ir vidinį įtempių pasiskirstymą. Yra du pagrindiniai gamybos būdai: liejimas įpurškimu ir CNC apdirbimas iš ekstruzinių formų. Kiekvienas maršrutas suteikia pranašumų skirtingiems gamybos apimties scenarijams.
Įpurškimas tinka didelės apimties serijinei gamybai. Norint sumažinti liekamąjį vidinį įtempį, reikalinga tinkama formos parametrų kontrolė. Prastai kontroliuojamos liejimo sąlygos sukuria paslėptą įtempimą gatavų dalių viduje, kuris palaipsniui atsipalaiduoja po montavimo ir sukuria subtilų matmenų iškraipymą. CNC apdoroti komponentai, gaunami iš aukštos kokybės ekstruzinių strypų žaliavų, puikiai tinka mažos ir vidutinės apimties užsakymams ir nestandartinių matmenų individualiems dydžiams. Žaliavų atsargų kokybė tiesiogiai apibrėžia galutinio komponento nuoseklumą ir pakartojamumą.
Projektavimo inžinieriai turi apskaičiuoti šiluminio plėtimosi elgseną apskaičiuodami liaukos ertmės matmenis. Tinkamos tarpo vertės palaiko tinkamą kontaktinį slėgį esant maksimaliai darbinei temperatūrai, išvengiant mechaninio surišimo. Tolerancijos juostos skiriasi priklausomai nuo gamybos proceso, vardinių matmenų ir polimero klasės. Didesnio skersmens komponentai natūraliai turi platesnius pasiekiamus tolerancijos diapazonus. Ankstyvosios fazės tolerancijos diskusijos tarp inžinierių ir gamybos komandų sumažina netikėtų su surinkimu susijusių problemų vėlesniuose produkto kūrimo cikluose.
Apžiūra po apdorojimo pašalina paviršiaus įtrūkimus ir mikroįtrūkimus, atsiradusius apdirbimo operacijų metu. Neapdoroti paviršiaus defektai plinta veikiant cikliniam mechaniniam įtempimui ir sutrumpina pasiekiamą tarnavimo laiką. Patikimi komponentų tiekėjai taiko kontroliuojamas pjovimo įrankių darbo eigas ir tikrinimo procedūras, kad pašalintų tokius gatavų polimerinių komponentų paviršiaus trūkumus.
Gryno polimero dinaminis sandarinimas esant aukštam slėgiui pasiekiamas tik griežtai kontroliuojant paviršiaus greitį, kontaktinį slėgį ir suderinamo paviršiaus apdailą. Daugumoje aukšto slėgio konfigūracijų jie veikia kaip atsarginė įranga, suporuota su elastomero pirminiais sandarinimo elementais, siekiant užkirsti kelią ekstruzijos pažeidimams. Konkrečiam projektui taikomų eksploatacinių parametrų ribos turėtų būti patikrintos pagal medžiagos kokybės nuosavybės dokumentus.
Neužpildyti polimerai paprastai pasižymi puikiu atsparumu hidrolizei nuolat veikiant karštiems garams. Daugelis užpildų priedų sukuria galimus garų prasiskverbimo į polimero matricą kelius. Užpildyti mišiniai vis tiek gali veikti esant pertrūkių sąlyčio su garais scenarijais. Turėtų būti atliktas išsamus kiekvieno unikalaus darbo sąlygų parametrų rinkinio suderinamumo su laikmenomis įvertinimas.
Užrašykite nuolatinės ir didžiausios temperatūros vertes, statinio ir ciklinio slėgio diapazonus, visas besiliečiančių terpių sudėtis, judėjimo tipo ir ciklo greičio įvertinimus, liaukos ertmės matmenis, sutampančios dalies medžiagą ir paviršiaus šiurkštumo specifikacijas. Išsami eksploatacinių sąlygų dokumentacija sudaro pagrindą teisingam medžiagų kokybės pasirinkimui ir nuspėjamam komponentų veikimo laikui.
Įprasti pastebimi gedimo režimai apima abrazyvinį paviršiaus susidėvėjimą, su ekstruzija susijusią deformaciją, kurią sukelia per didelis riebokšlių tarpas, termiškai sukeltas matmenų iškraipymas ir įtrūkimų augimas, kurį lemia ciklinė mechaninė apkrova. Realaus pasaulio gedimų stebėjimų dokumentavimas padeda patobulinti medžiagų kokybės pasirinkimą ir liaukos ertmės geometriją tolimesnėms aparatinės įrangos iteracijoms.
Žemos kokybės arba perdirbtos žaliavos sukuria nenuoseklias mechanines savybes visose komponentų partijose. Polimerinės matricos svyravimai sukelia netolygų nusidėvėjimą ir netikėtą ankstyvą degradaciją esant atšiaurioms aplinkos sąlygoms. Medžiagų atsekamumo dokumentai palaiko žaliavos šaltinio patvirtinimą svarbios pramoninės aparatinės įrangos diegimui.
Papildoma paviršiaus danga paprastai nereikalinga. Suderinami tepalai gali būti naudojami surinkimo metu pagal tam tikrus montavimo scenarijus, tačiau privaloma atlikti visišką suderinamumo su galutinio naudojimo darbo terpėmis patikrinimą. Paviršiaus dangos linkusios nusidėvėti dinamiškai veikiant, todėl negalima tikėtis nuolatinio trinties mažinimo poveikio.
