PEEK poveržlės

PEEK poveržlės išIdeali plastiko gamyklayra ploni disko formos pagrindiniai komponentai, plačiai naudojami aukščiausios klasės tikslioje įrangoje. Jie atlieka daugybę praktinių funkcijų: apkrovą, trinties mažinimą, elektros izoliaciją, vibracijos buferį ir papildomą sandarinimą nuo nuotėkio. Šios plonos dalys atlieka gyvybiškai svarbias užduotis mašinose, įskaitant ašinį slėgį, slydimo trinties mažinimą, metalinių komponentų elektrinį atskyrimą, apsaugą nuo atsipalaidavimo ir matmenų klaidų kompensavimą surinkimo metu.

Pagrindinės funkcijos

1. Tvirtinimas ir apkrovos guolis (naudojant statinį mazgą)

Kai varžtai priveržiami, šios poveržlės tolygiai paskirsto gniuždymo jėgą per kontaktinius paviršius. Jie taip pat kompensuoja surinkimo tarpus, reguliuoja ašinius tarpus ir sugeria vibracijas bei staigius smūgius. Tokiu būdu įranga išlieka sandari ir stabili nuolatinio veikimo metu.

2. Dėvėjimui atsparus traukos našumas (dinaminės transmisijos programos)

Daugelyje mechaninių sistemų naudojamos polieterio eterketono (PEEK) poveržlės kaip traukos tarpikliai, kad atlaikytų ašinę trintį. Medžiagai būdingos savaiminio sutepimo savybės žymiai sumažina susidėvėjimą ir apsaugo suporuotus metalinius velenų paviršius bei sumažina transmisijos sistemų veikimo triukšmą. Dėl didelio atsparumo karščiui ir stiprios apsaugos nuo šliaužimo, jie išlaiko pastovius tarpus net ir ilgai dirbant aukštoje temperatūroje.

3. Elektros izoliacija, atsparumas korozijai ir švari aplinkos apsauga

PEEK yra aukštos izoliacijos polimerinė medžiaga. Padėtas tarp dviejų metalinių komponentų, efektyviai sustabdo elektros laidumą, išvengiant nuotėkio, sūkurinių srovių ir statinio perdavimo. Neužpildytas grynas PEEK yra nemagnetinis, todėl niekada netrukdys jutikliams, optiniams tikrinimo įrankiams ir tiksliiesiems instrumentams bei atmeta elektromagnetinių trikdžių sukeltas klaidas.

Medžiaga gerai atlaiko rūgštis, šarmus, hidraulinę alyvą, organinius tirpiklius ir aukštos temperatūros garus. Skirtingai nuo metalinių poveržlių, jis niekada nerūdys. Jis beveik išskiria dujas ir išmeta minimalias smulkias daleles, atitinkančius griežtus puslaidininkinių vakuuminių prietaisų ir medicinos įrangos švaros reikalavimus, neužteršdamas vidinių kamerų ar ruošinių.

Polieterio eterketono (PEEK) poveržlių klasifikavimas pagal formą ir struktūrą

Įprasti tipai: plokščios PEEK poveržlės, atraminės poveržlės, C formos padalintos poveržlės, pečių poveržlės / pakopinės poveržlės, banginės poveržlės.

Šie ploni tikslūs lakštai lengvai deformuojasi, deformuojasi arba susidaro netolygaus storio. Pats PEEK pasižymi aukšta lydymosi temperatūra ir itin dideliu lydalo klampumu; vidinis įtempis linkęs kauptis, kai po susiformavimo atvėsta. Dėl šių priežasčių pramonė daugiausia taiko du brandžius gamybos metodus: CNC tikslumo pjovimo ir aukštos temperatūros tikslaus liejimo įpurškimo, abu suporuoti su standartizuotais tolesnio apdorojimo etapais.

1. CNC apdirbimo procesas

Šis procesas geriausiai tinka itin plonoms tarpikliams, nestandartinių dydžių individualiems dydžiams, dalims, kurioms reikia itin griežtų leistinų nuokrypių, švarios patalpos klasės priedams medicinos ir puslaidininkių laukams, mažų partijų prototipams ir netaisyklingai PEEK poveržle. Ploniausia specifikacija, kurią galime pagaminti, siekia 0,1 mm.

Privalumai:Jokių suvirinimo linijų, tolygus užpildo pasiskirstymas ir jokio liekamojo įtempio, atsirandančio dėl liejimo įpurškimo. Gatavi gaminiai pasižymi puikiu plokštumu ir atsparūs deformacijai net ir ilgai suspaudžiant aukštoje temperatūroje. Pagal kliento brėžinius galime pritaikyti vidinį skersmenį, išorinį skersmenį, storį ir netaisyklingus kontūrus.

Gamybos sunkumai:Pjovimo metu itin ploni ruošiniai linkę atšokti arba nulūžti. Gamintojai turi atidžiai pasirinkti pjovimo įrankius, suprojektuoti specialius įtaisus ir tinkamai valdyti pjovimo greitį. Netinkamas apdorojimas tiesiogiai sukels nekvalifikuotą lygumą.

2. Įpurškimo procesas

Tinka masinei standartinių plokščių poveržlių gamybai, dideliems pramoniniams užsakymams ir bendrosios tolerancijos poveržlėms. Jis taip pat tinka masinei anglies pluošto arba stiklo pluošto užpildytų PEEK gaminių gamybai.

Privalumai:Mažesnė vieneto kaina masiniams užsakymams ir greitesni pristatymo ciklai, idealiai tinka ilgalaikei masinei standartinių dydžių gamybai. Vienu formavimo žingsniu galima suformuoti sudėtingas integruotas konstrukcijas, tokias kaip pečių poveržlės ir banguotosios poveržlės.

Gamybos sunkumai:Dėl didelio PEEK lydalo klampumo sunku užpildyti formą. Dažni defektai yra kriauklės žymės, suvirinimo linijos ir įstrigęs vidinis įtempis. Be atkaitinimo, įpurškimo formos poveržlės palaipsniui deformuosis, kai bus veikiamos kartotiniais karšto ir šalčio ciklais.

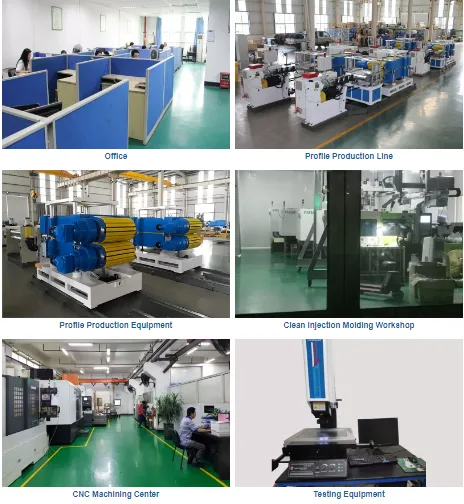

Kas Mes Esame

Idealus plastikasyra šaltinių gamintojas, turintis 15 metų patirtį didelio tikslumo polieterio eterio ketono (PEEK) poveržlių, pritaikytų sandarinimo elementų ir dilimui atsparių pramoninių jungiamųjų detalių srityje. Kaip tiesioginė gamykla, mes kontroliuojame kiekvieną gamybos grandinės žingsnį – nuo ​​preciziško plokščių pjovimo ir aukštoje temperatūroje liejimo įpurškimo iki gradiento atkaitinimo ir visų matmenų patikros – užtikriname pastovią kokybę nuo žaliavos iki gatavų dalių.

Kuo mus skiria

Dirbame tik su importuota gryna PEEK derva ir sprendžiame nuolatinius pramonės iššūkius:

1. Itin plonas poveržlės deformacija – išsprendžiama naudojant pritaikytus tvirtinimo elementus ir dvipusį uždengimą, kad būtų užtikrintas plokštumas esant traukos trinties darbo sąlygoms.

2. Griežti plokštumo ir matmenų reikalavimai – valdoma gradiento atkaitinimo būdu, kuris visiškai pašalina vidinį įtempį, pašalina deformaciją po gamybos arba matmenų poslinkį.

3. Lankstus gamybos maršrutas – lygiagrečiai vykdome CNC apdirbimą ir precizinį įpurškimą, todėl galite suderinti procesą pagal jūsų tolerancijos ir apimties reikalavimus:

Procesas

Geriausiai tinka

1. CNC apdirbimas

2. Itin plonos, didelio tikslumo arba švarios patalpos dalys

3. Tikslus įpurškimas

4. Didelės partijos, standartinio dydžio užsakymai

Kokybė, kurią galite patikrinti

Prieš išsiunčiant kiekviena skalbyklė yra 100 % patikrinta. Plokštumas, storio paklaida, vidinis/išorinis skersmuo ir paviršiaus vientisumas yra tikrinami pagal brėžinio specifikacijas, o su kiekvienu pristatymu pateikiamas oficialus patikrinimo sertifikatas.

1. Paviršiaus standartas: lygus, lygiagretus viršutinis ir apatinis paviršiai; be deformacijų, susisukimų, įlenkimų, iškilimų, įbrėžimų, suvirinimo linijų, burbuliukų ir skylučių.

2. Tolerancijos galimybė:

Standartas: ± 0,05 mm

Itin tikslus (pagal užsakymą): ± 0,01 mm

Platesnės galimybės

Be polieterio eterketono (PEEK) poveržlių, Guangzhou Ideal inžinieriai pagal užsakymą pagamina tarpiklius, tarpiklius, izoliuojančias dalis ir tvirtinimo komponentus iš PEEK, PTFE ir kitų aukštos temperatūros polimerų. Mūsų kelių ašių CNC dirbtuvės palaiko:

1. Žaliavos modifikavimas

2. Tikslus CNC apdirbimas

3. Formavimas pagal užsakymą pagal kliento brėžinius

Pramonės, kurias aptarnaujame

Mūsų komponentai yra patikimi pramoninės automatikos, naujos energijos įrangos ir optinių bandymų mašinose, kur matmenų stabilumas ir partijos nuoseklumas yra nediskutuotini.

Mūsų pažadas

Viso proceso kokybės kontrolė. Stabilus matmenų tikslumas. Nuosekli partijos kokybė. Tiesioginė gamyklos kainodara be tarpininkų.

Produkto savybės

PEEK poveržlės, pagamintos iš naujos polietereterketono dervos, sujungia didelio našumo inžinerinių plastikų tvirtumą su nuosekliomis fizinėmis savybėmis, reikalingomis aukštos temperatūros pramoninėje aplinkoje. Visų pirma naudojami kaip tarpiniai komponentai tiksliuose tvirtinimo mazguose, jie užtikrina patikimą ašinę atramą, sumažina slydimo trintį ir užtikrina elektrinį atskyrimą tarp sujungimo įrangos.

Siūlome kelių rūšių medžiagas, kad atitiktų įvairias darbo sąlygas: neužpildytas grynas PEEK, sustiprintas anglies pluoštu, sustiprintas stiklo pluoštu ir pritaikytos antistatinės modifikuotos formulės. Pagrindinės funkcinės stipriosios pusės pateikiamos toliau.

1. Stabilios klirenso kontrolė

PEEK medžiaga efektyviai atspari šliaužimo iškraipymui. Net ir esant nuolatiniam suspaudimui ir šiluminėms apkrovoms, storio svyravimai išlieka minimalūs. Ašiniai tarpai išlieka vienodi per ilgą tarnavimo laiką, sumažindami vibraciją ir neįprastą triukšmą, kurį sukelia laipsniškas prošvaisa augimas po ilgo įrangos veikimo.

Base PEEK pasižymi būdingu kietu savaiminiu sutepimu ir sumažina įprastą tepalo priežiūrą. Kai naudojamos kaip traukos poveržlės, turinčios ašinę slydimo apkrovą, šie komponentai veikia esant mažai trintis ir nedidelio susidėvėjimo nuostolių. Susilieję metaliniai velenai įgyja patikimą apsaugą, išvengiant skilimo ir paviršiaus įbrėžimų dėl tiesioginio metalo ir metalo sąlyčio.

2. Elektros izoliacija ir antistatinės parinktys

Neužpildytas grynas PEEK veikia kaip nemagnetinis elektros izoliatorius. Įrengtas tarp atskirų metalinių dalių, jis nutraukia laidžius takus, kad būtų išvengta nuotėkio ir sūkurinių srovių trukdžių. Tai užtikrina stabilų signalo išvestį jutikliams ir optinio aptikimo moduliams.

3. Platus cheminis suderinamumas

PEEK (polieterio eterio ketonas) skalbimo mašina atlaiko dažniausiai naudojamas pramonines rūgštis, šarmus, aliejus ir tirpiklius. Nerekomenduojama nuolat naudoti stipriai oksiduojančiose koncentruotose rūgštyse, tokiose kaip koncentruota sieros rūgštis ir koncentruota azoto rūgštis. Stabilus veikimas palaikomas pjovimo skysčių, garų ir druskos purškimo aplinkoje.

Skirtingai nuo metalinių tarpiklių, šios poveržlės nerūdys. Palyginti su įprastomis plastikinėmis dalimis, jos atsparios patinimui ir cheminiam skilimui ilgalaikio poveikio metu, todėl tinka cheminio apdorojimo įrenginiuose ir atviroje jūroje esančiose didelės drėgmės patalpose.

4. Puikus atsparumas vibracijai ir nuovargiui

Medžiaga subalansuoja atsparumą smūgiams ir atsparumą nuovargiui. Esant nuolatinei ciklinei vibracijai, briaunų įtrūkimai ir įtrūkimai retai atsiranda. Palyginti su PTFE poveržlėmis, jos pasižymi didesniu standumu ir daug mažesne šalčio srauto tendencija, todėl tenkina ilgalaikius transmisijos surinkimo reikalavimus.

DUK

1 klausimas: kaip poveržlės pranoksta nailonines ir POM poveržles?

A1: Standartinės nailono ir POM plastikinės poveržlės turi nemažai trūkumų, naudojamų lauke. Jų atsparumas karščiui yra ribotas, lengvai vyksta valkšnumo deformacija, nuolatinė gniuždymo deformacija atsiranda veikiant apkrovai, dydis plečiasi, kai jie sugeria drėgmę, o dilimas vyksta greitai.

PEEK plastikinės poveržlės gali ištverti pastovų darbinį karštį iki 260 laipsnių Celsijaus. Jie pasižymi išskirtiniu atsparumu šliaužimui ir itin stabiliais matmenimis. Jų tarnavimo laikas nuo trinties yra maždaug 5–10 kartų ilgesnis nei įprastų plastikinių alternatyvų. Surinkimai išlieka sandarūs, neatsipalaiduodami ar visiškai nesugesdami net ir po daugelio metų nepertraukiamo veikimo.

2 klausimas: ar naudotojams reikia reguliariai tepti tepimo alyvą PEEK (polieterio eterio ketono) poveržlių priežiūrai?

A2: Alyvos priežiūros iš viso nereikia. Dėl PEEK būdingos savaiminio tepimo savybės šios poveržlės gali išlaikyti ilgalaikį sausos trinties veikimą. Nebus miltelių išsiliejimo ar mechaninio įstrigimo. Jie puikiai tinka nedulkėtoms dirbtuvėms, medicinos prietaisams, maisto perdirbimo mašinoms ir be priežiūros vakuuminei įrangai.

3 klausimas: ar PEEK poveržlės gali pakeisti metalines poveržles?

A3: Daugumoje scenarijų, kuriems reikalingas tikslus surinkimas, izoliacija, tylus veikimas, lengvas dizainas, apsauga nuo korozijos ir atsparumas aukštai temperatūrai, šios poveržlės gali puikiai pakeisti metalines poveržles. Vartotojai gauna daug privalumų: našumas be rūdžių, elektrinė izoliacija, vibracijos ir triukšmo mažinimas, mažesnis svoris ir nereikalaujantis įprastinės priežiūros.

Jei susiduriate su didele apkrova ir aukštu slėgiu, galite pasirinkti sustiprintas modifikuotas PEEK medžiagas, kad padidėtų bendra apkrova.

4 klausimas: ar siūlote pritaikyti itin plonus profilius, netaisyklingas formas ir nestandartinius matmenis?

A4: Mes visiškai palaikome visas pritaikymo formas. Galime pagaminti itin plonas, net 0,1 mm, poveržles, didelio išorinio skersmens dalis, komponentus su specialios formos angomis, pečių poveržles, atramines poveržles ir tikslias dalis, pagamintas pagal specialius griežtus leistinus nuokrypius. Priimame užsakymus pagal klientų brėžinius ar fizinius pavyzdžius, apimančius mažų partijų mėginių bandymus, taip pat didelės apimties masinės gamybos grafikus.

5 klausimas: ar jūsų produktai yra stabilūs ir kokio pristatymo laiko gali tikėtis klientai?

A5: Tiksliai pritaikyti užsakymai užtrunka nuo 7 iki 10 darbo dienų. Didelio masto masinės gamybos užsakymams iš viso reikia nuo 15 iki 20 darbo dienų.

Prieš pristatymą visi gatavi gaminiai yra kruopščiai tikrinami. Galimas visiškas kiekvienos partijos kokybės atsekamumas, o mūsų gamykla priima užsienio klientų auditus eksporto bendradarbiavimui.
