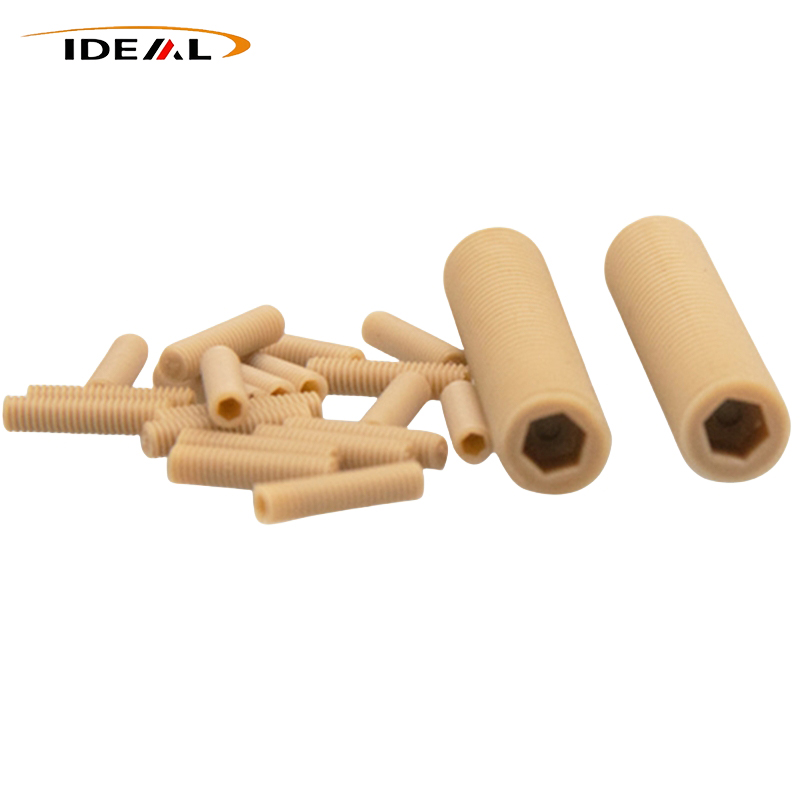

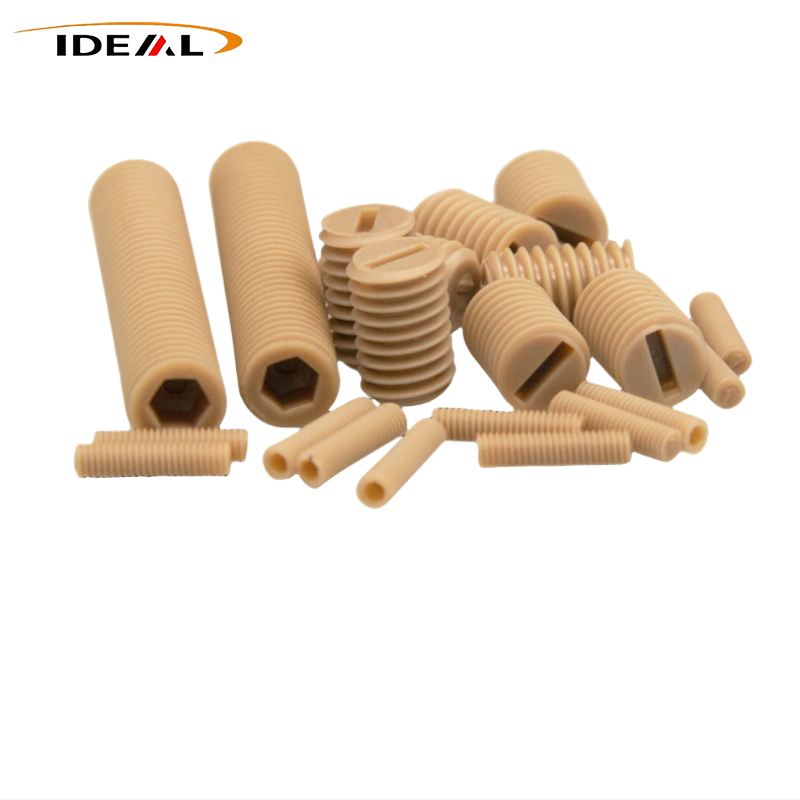

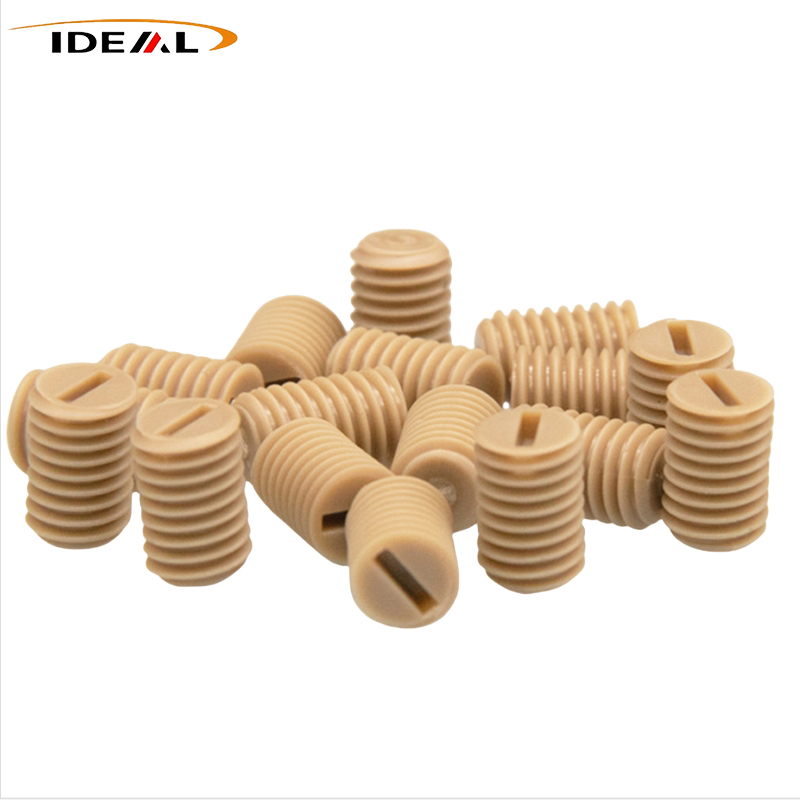

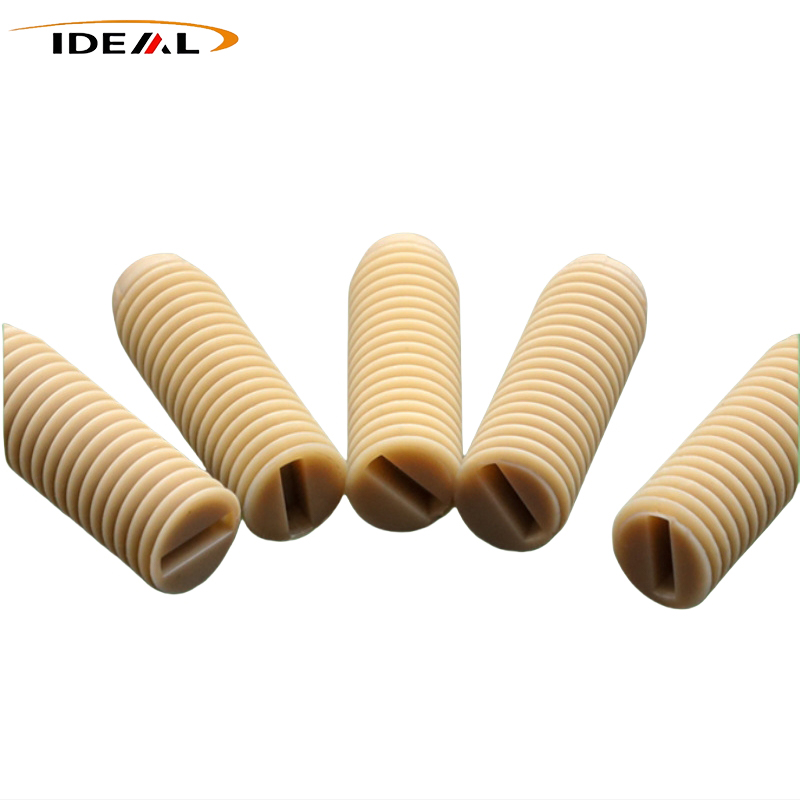

PEEK komplektiniai sraigtai, taip pat paprastai vadinami PEEK Grub Screws, yra pagaminti iš didelio našumo polieterketono (PEEK) pagrindo ir tiksliai apdirbti CNC. Tai yra varžtai be galvučių, kurių srieginis fiksavimas užtikrina komponentų padėtį, apsaugo nuo atsipalaidavimo ir fiksavimo. Jose nėra metalo, jos pasižymi dideliu tvirtumu ir pritaikymu prie specialių darbo sąlygų. „Guangzhou Ideal“, kaip šaltinio gamykla, aptarnauja daugybę pramoninės įrangos klientų, palaikydama tiek standartinius sandėlyje esančius, tiek nestandartinius pritaikymus.
PEEK komplektiniai varžtai iš Ideal Plastic yra tiksliai CNC apdirbti iš gryno PEEK arba 30% anglies pluoštu sustiprinto PEEK. Jų konstrukcija be galvutės leidžia montuoti įgilintus komponentus, kad būtų galima išdėstyti komponentus, tvirtinti ašiniu būdu ir apsaugoti nuo sukimosi ten, kur reikalinga elektros izoliacija, nemagnetinės savybės, cheminis atsparumas arba atsparumas temperatūrai.
| Produkto pavadinimas | Polieterio eterketono varžtai |
| Medžiaga | Virgin PEEK, 30% anglies pluoštu sustiprintas PEEK |
| Spalva | Juoda, smėlio spalvos (galimos individualios spalvos) |
| Dydžiai | metrinis, imperinis |
| Standartiniai metriniai dydžiai | M2, M2.5, M3, M4, M5, M6, M8 |
| Įprasti imperatoriški pasirinktiniai dydžiai | #4-40 UNF, #6-32 UNC, #8-32 UNC, #10-24 UNC, 1/4-20 UNC |
| Bendro ilgio tolerancija | ±0,10 mm; Tikslaus atkaitinimo pasirinktiniai leistini nuokrypiai iki ±0,05 mm |
| Siūlų tikslumas | Metric 6g, Imperial 2A, Go/No-Go matuoklis išbandytas |
| Paviršiaus šiurkštumas | Sriegio paviršius: Ra≤3,2μm; Vidinė šešiakampė griovelio sienelė: Ra≤1,6μm, Priveržimo galas: Ra≤3,2μm |

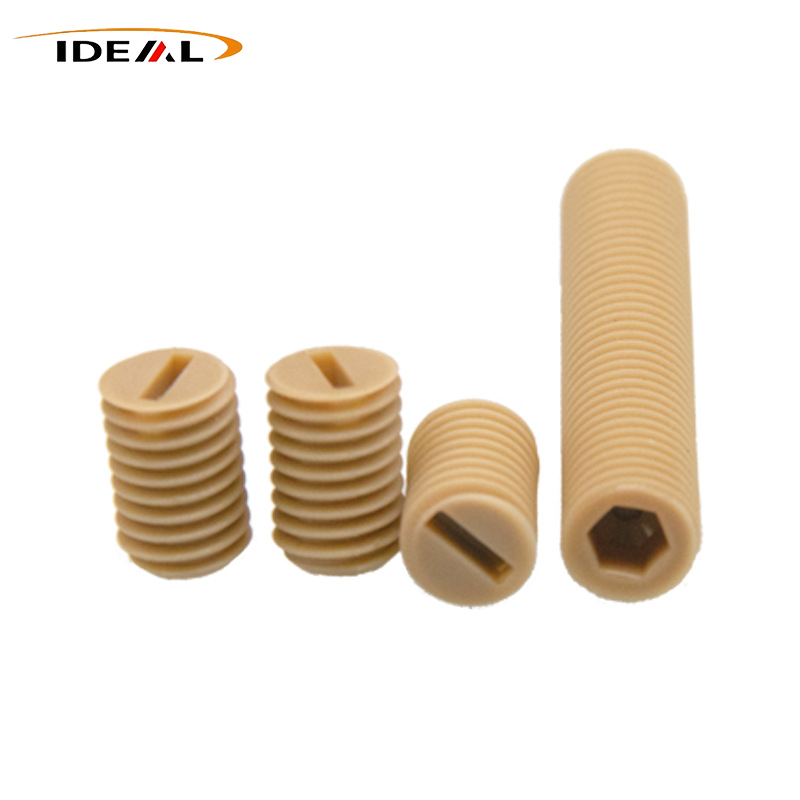

PEEK tvirtinimo varžtai naudoja begalvę konstrukciją su pilnu išoriniu sriegiu ir vidine šešiakampe pavara. Varžtas gali būti visiškai įleistas į srieginę angą, nepaliekant išsikišusios galvutės po montavimo.
Įgilinta konstrukcija neleidžia tvirtinimui trukdyti aplinkiniams komponentams. Priveržiamas galas tiesiogiai liečiasi su jungiamąja dalimi, kad būtų galima nustatyti ir pritvirtinti.
1.Visiškai sriegiuotas velenas, skirtas montuoti įduboje.
2.Vidinis šešiakampis griovelis priveržimui.
3.Plokščias priveržimo galas, skirtas tiesioginiam kontaktui su jungiamuoju komponentu.
Pagrindinė funkcija yra užveržimas ir padėties nustatymas, o ne tvirtinimas tempiant. Varžtas gali išlaikyti velenus, įvores ir įvores, apriboti ašinį judėjimą ir užkirsti kelią santykiniam sukimuisi.
Įdėjimo gylį taip pat galima reguliuoti, kad būtų galima valdyti komponento padėtį arba tarpą, todėl varžtas gali veikti kaip ribinis arba reguliavimo varžtas.
Ideal Plastic suteikia gryną PEEK ir 30% anglies pluoštu sustiprintą PEEK. Medžiagos pasirinkimas priklauso nuo to, ar surinkimui reikalinga elektros izoliacija ir nemagnetinės savybės, ar didesnės mechaninės ir su nusidėvėjimu susijusios savybės.
Virgin PEEK užtikrina didelę elektrinę varžą, izoliaciją ir nemagnetinį elgesį. Šios savybės yra svarbios MRT įrangai, aukštos įtampos elektros įrangai, naujiems energijos akumuliatorių moduliams, puslaidininkinei įrangai ir optinių bandymų įrangai.
30 % anglies pluoštu sustiprintas PEEK skirtas aukštai temperatūrai, atsparus dilimui ir sunkesnėms apkrovoms, kur nereikia elektros izoliacijos. Jis neturėtų pakeisti pirminio PEEK, kur esminiai izoliacijos, nemagnetinio veikimo ar puslaidininkių švarios patalpos reikalavimai.
Dėl mažo dydžio, plonasienių sriegių ir vidinio šešiakampio griovelio svarbu tiksliai apdirbti. Pateiktoje techninėje informacijoje teigiama, kad pramoniniai fiksavimo įrenginiai daugiausia yra CNC apdirbami iš ekstruzinių PEEK strypų, o ne liejami įpurškimu.
PEEK pasižymi dideliu lydymosi klampumu, todėl įpurškimo metu sunku visiškai užpildyti mažas sriegines konstrukcijas. Suvirinimo linijos, vidinės poros, susitraukimo ertmės ir neužbaigti sriegio profiliai gali turėti įtakos sukimo momento veikimui. CNC apdirbimas leidžia išvengti šių su liejimu susijusių sriegių formavimo problemų.
Ideal Plastic naudoja CNC tekinimo stakles, CNC frezavimo stakles, CNC apdirbimo centrus ir penkių ašių apdirbimo centrus. Apdorojant naudojamos tinkamos tvirtinimo detalės ir aštrūs karbido įrankiai, o pjovimo greitis ir pastūmos greitis reguliuojami pagal mažą PEEK struktūrą.
Išspausti PEEK strypai gali turėti liekamąjį įtempį. Medžiagos pašalinimas apdirbimo metu gali sumažinti šį įtampą ir sukelti matmenų pokyčius arba deformaciją, ypač kai baigta dalis vėliau yra veikiama aukštesnės temperatūros.
Todėl pateiktame procese naudojami grublėtumo ir apdailos etapai su atkaitinimu, jei reikia. Įtempių valdymas padeda sumažinti sriegio įtrūkimo, vidinio šešiakampio griovelio įtrūkimo, deformacijos ir matmenų poslinkio riziką.
Kokybės tikrinimas apima medžiagų patikrinimą, pirminį patikrinimą, gamybos patikrinimus ir galutinį patikrinimą.
1.PEEK juostos medžiaga ir gamybos partija yra tikrinamos prieš apdirbant.
2.Patikrinami pirmos dalies matmenys, sriegio būklė ir išvaizda.
3.Gamybos metu tikrinami matmenys, išvaizda ir įrankių būklė.
4.Galutinė patikra apima raktinių matmenų mėginių ėmimą, vizualinį patikrinimą ir mėginių sukimo momento bandymą.
Sriegio matuokliai ir sukimo momento bandymai reikalingi, nes vidinių mikroįtrūkimų negalima patvirtinti vien vizualiai apžiūrint.
Reikalingas sriegio profilis yra pilnas ir aštrus, be įbrėžimų, suvyniotų kraštų ar apdegusių kraštų. Abu sriegio galai turi nuožulnus kreiptuvus. Vidinis šešiakampis griovelis turi lygią vidinę sienelę be atidarymo pažeidimų, o priveržiamas galas lieka plokščias ir be įplyšimų ar įtrūkimų.
PEEK varžtų pritaikymas grindžiamas medžiagos šiluminėmis, elektrinėmis, cheminėmis, mechaninėmis ir su vakuumu susijusiomis savybėmis, o ne bendrosios paskirties tvirtinimu.
1.Aukštos temperatūros įranga: pateikta informacija apie medžiagas suteikia ilgalaikę darbinę temperatūrą nuo 50 ℃ iki 250 ℃, stiklėjimo temperatūrą maždaug 143 ℃ ir trumpalaikę didžiausią temperatūrą 280–300 ℃.
2.Elektros įranga: „Virgin PEEK“ gali izoliuoti ten, kur metaliniai tvirtinimo komponentai gali sukelti laidų kelią, trumpąjį jungimą ar elektros lanko riziką.
3.Magnetiniam poveikiui jautri įranga: gryno PEEK nemagnetinės charakteristikos yra svarbios MRT, jutikliams ir optiniams matavimo įrangai.
4.Puslaidininkinė ir vakuuminė įranga: didelio grynumo grynas PEEK turi mažą dujų emisiją ir mažą jonų nusodinimą. Po atkaitinimo, degazavimo ir ultragarsinio valymo jis gali būti naudojamas su vakuumu susijusioje aplinkoje.
5.Padėties nustatymo mazgai: Konstrukcija be galvos tinka velenams, įvorėms, įvorėms ir kitiems komponentams, kuriems reikalingas įdubimas arba apsauga nuo sukimosi.
PEEK varžtai yra padėties nustatymo ir suspaudimo komponentai, o ne didelio tempimo tvirtinimo varžtai. Jie nėra skirti tvirtoms tempimo jungtims.
Medžiagos pasirinkimas taip pat turėtų atitikti taikymo reikalavimus. Virgin PEEK reikalingas, kai svarbu izoliacija, nemagnetinis elgesys arba puslaidininkių švara. Anglies pluoštu sustiprintas PEEK skirtas naudoti, kai reikalingas didesnis mechaninis ir su nusidėvėjimu susijęs našumas be izoliacijos reikalavimo.
A: Išoriniai matmenys gali atitikti DIN913/DIN916 reikalavimus. Taikant aukštą temperatūrą, reikia atsižvelgti į šiluminį plėtimąsi ir liekamąjį įtempį.
A: Atkaitinimas daugiausia sumažina liekamąjį įtempį ir pagerina ilgalaikį matmenų stabilumą. Tai tiesiogiai nesumažina apdirbimo tolerancijos.
A: Ne. Grynas PEEK reikalingas izoliacijai, nemagnetinėms ir puslaidininkinėms švarioms patalpoms.
A: Imperijos dydžiai beveik niekada nėra sandėliuojami. Jie apdirbami CNC pagal reikiamą dydį ir kiekį.
A: Taip. Reguliuojant įkišimo gylį galima valdyti komponento padėtį arba tarpą.
A: Vien vizualiai apžiūrint negalima nustatyti vidinių mikroįtrūkimų. Patikrai naudojami sriegio matuokliai ir sukimo momento bandymai.
