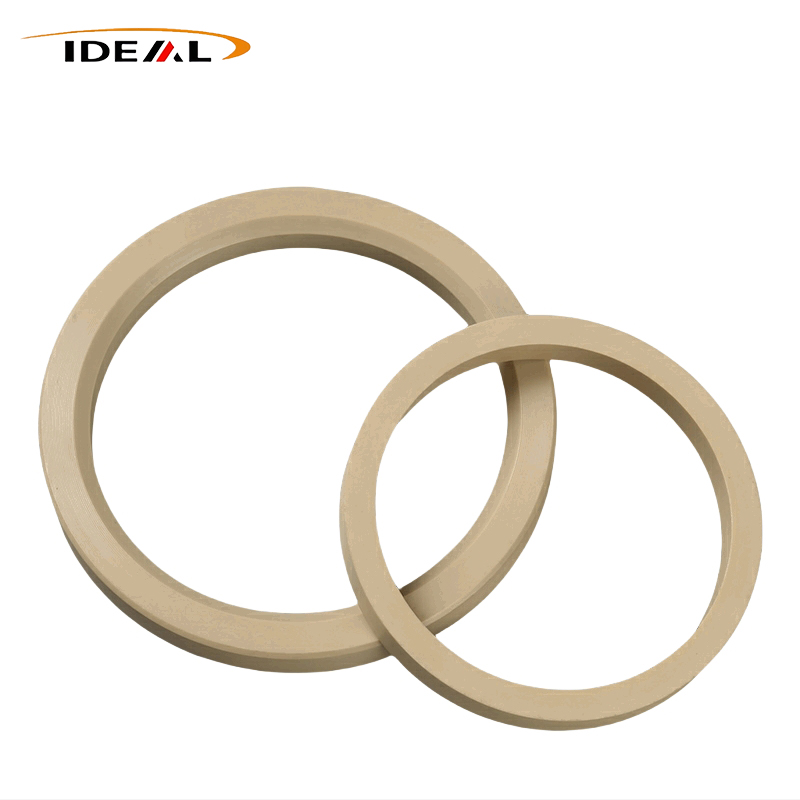

Ideal Plastic Factory PEEK sandarinimo žiedai yra didelio našumo inžineriniai plastikiniai komponentai, skirti sandarinti ir palaikyti, pasižymintys dideliu tvirtumu ir atsparumu valkšnumui. Pagaminta naudojant tikslų CNC apdirbimą ir aukštoje temperatūroje liejimą įpurškiant, kartu su įtempių mažinimo atkaitinimu, šie gaminiai užtikrina aukštą matmenų tikslumą ir vienodą partijų kokybę. Mes palaikome užsakymą pagal nestandartinius brėžinius, mažų partijų mėginių ėmimą ir didelio masto eksporto užsakymus.
PEEK sandarinimo žiedai siūlomiIdeali plastiko gamyklayra didelio našumo žiediniai sandarinimo ir atraminiai komponentai, pagaminti iš polieterio eterketono pagrindo medžiagos. Klientai dažniausiai juos naudoja kaip kreipiamuosius žiedus, atraminius žiedus ir anti-ekstruzijos atraminius žiedus, kurie puikiai telpa tiek dinaminiuose, tiek statiniuose sandarinimo grioveliuose.
Šie žiediniai komponentai vienu metu atlieka keletą praktinių tikslų: nukreipia judesį, atsparūs abrazyviniam nusidėvėjimui, atlaiko konstrukcines apkrovas ir apsaugo nuo sandariklio išspaudimo. Verta atkreipti dėmesį į vieną svarbią detalę: beveik visi atskiri polieterio eterketono sandarinimo žiedai neturi gumai būdingų elastingumo savybių. Kad sandarinimas veiktų tinkamai, jie turi būti suderinti su pagalbinėmis elastinėmis dalimis.
Pritaikytos prie PTFE ir nailono sandarinimo žiedų, PEEK alternatyvos užtikrina daug didesnį atsparumą šliaužimui ekstremaliomis darbo sąlygomis: aukšta temperatūra, padidėjęs slėgis ir koroziniai cheminiai skysčiai. Jie veiksmingai pašalina pasikartojančius pramoninio skausmo taškus, pastebėtus naudojant įprastinius sandariklius, įskaitant šalto srauto deformaciją, matmenų poslinkį ir priešlaikinį gedimą. Dėl šių patikimų savybių jie plačiai integruojami į aukščiausios kokybės pramoninės įrangos sandarinimo mazgus daugelyje sektorių.
Realiai veikiant, polieterio eterketono sandarinimo žiedai veikia tik kaip standūs slydimo paviršiai, kurie atlaiko šilumą, trintį ir šliaužimo deformaciją. Visa suspaudimo išankstinė apkrova, reikalinga efektyviam sandarinimui, gaunama iš išorinės elastinės įrangos, pvz., O-žiedų ir metalinių spyruoklių. Dėl šio esminio skirtumo polieterio eterketono sandarinimo žiedai iš esmės skiriasi nuo kietos gumos sandarinimo žiedų.
Esant aukštam slėgiui, elastingi sandarinimo žiedai skystos terpės lengvai įspaudžiami į mažyčius surinkimo tarpus sandarinimo grioveliuose. Šis nuolatinis suspaudimas galiausiai sukels elastomero šlyties plyšimą.
PEEK atsarginiai žiedai, sumontuoti kaip standus barjeras, neleidžia O-žiedams išspausti į tarpus. Ši sąranka padidina bendrą visos sandarinimo sistemos slėgio reitingą ir labai pailgina suporuotų O žiedų tarnavimo laiką.
Šie žiedai, pritvirtinti prie stūmoklių ir stūmoklių strypų, kad būtų galima judėti atgal arba sukamaisiais judesiais, sugeria šonines apkrovas ir palaiko tikslų ašinį išlygiavimą. Jie sustabdo tiesioginį metalo ir metalo kontaktą tarp mechaninių komponentų, kompensuoja radialinę deformaciją, susidariusią įrenginio veikimo metu, ir apsaugo vidinius sandarinimo elementus nuo pažeidimų, kuriuos sukelia nelygios šoninės apkrovos.
|
Prekė
|
Specifikacijos detalės
|
|---|---|
|
Produkto pavadinimas
|
PEEK (polieterio eterio ketono) sandarinimo žiedai
|
|
Turimos medžiagos
|
Neužpildytas grynas PEEK, anglies pluoštu užpildytas PEEK, anglies pluoštas + grafitas + PTFE kompozitas, tepamas modifikuotas PEEK
|
|
Spalvų parinktys
|
Smėlio spalvos (natūrali PEEK), juoda (užpildyta modifikuota klasė)
|
|
Gamybos procesas
|
Tikslus CNC apdirbimas / aukštos temperatūros tikslusis įpurškimas
|
|
Matmenų tolerancija
|
CNC apdirbimas: ±0,02–±0,05 mm Įpurškimas: ±0,08–±0,10 mm
|
|
Paviršiaus šiurkštumas
|
CNC apdirbimas: Ra 1.6 – Ra 3.2 Įpurškimas: Ra 3.2 – Ra 6.3
|
|
Sertifikatai
|
ISO9001, RoHS, REACH
|
|
Produktų tipai
|
PEEK kreipiamieji žiedai, dilimui atsparūs atraminiai žiedai, PEEK atraminiai žiedai
|
Polieterio eterketono sandarinimo žiedai, sukurti dinamiškai besisukantiems ir slenkamiems sandarinimo taškams, išlaiko stabilius matmenis svyruojant slėgiui ir temperatūrai. Įtaisytos anti-šliaužimo ir anti-šalto tekėjimo savybės apsaugo nuo nuolatinio formos iškraipymo ciklinio judėjimo metu. Dėl būdingų mažos trinties savybių jie atlaiko nuolatinį mechaninį poveikį ir užtikrina pastovų atsparumą dilimui.
Skirtingai nuo lanksčių guminių tarpiklių, kurie priklauso nuo elastingo atšokimo, PEEK sandarinimo žiedai pasižymi dideliu konstrukciniu tvirtumu ir palaiko tikslią dinamiškų mechaninių sandarinimo konstrukcijų padėtį.
Esant nuolatinėms kintamoms apkrovoms ir temperatūros svyravimams, medžiaga išvengia nuolatinės deformacijos. Jis išlaiko sandarinimo sąsajas gerai pritvirtintas per ilgus veikimo ciklus, idealiai tinka besisukantiems velenams ir linijinio judesio sandarinimo mazgams.
Natūralios mažos trinties charakteristikos sumažina jungiamosios įrangos susidėvėjimą. Įrangoje, kuri dažnai juda santykiniu būdu, šie sandarinimo žiedai sumažina dalelių susidarymą ir atitinka automatikos ir medicinos prietaisuose įprastas darbo sąlygas be alyvos.
PEEK išlaiko stabilią fizinę formą, kai liečiasi su hidraulinėmis terpėmis, pjovimo skysčiais ir švelniais koroziniais tirpalais. Degradaciją ir patinimą retai sukelia neoksiduojančios cheminės medžiagos, skysčių valdymo įranga, veikianti vidutiniškai agresyvioje aplinkoje.
Šie stumdomi elementai yra sukurti kombinuotoms sandarinimo konfigūracijoms, įskaitant pakopinius sandariklius ir Glyd žiedus, ir visada veikia kartu su O žiedo elastomerais.
O-žiedai suteikia pastovią išankstinio įtempimo jėgą, o PEEK slydimo paviršiai tiesiogiai liečiasi su proceso skysčiais ir trinties kolegomis. Jie atsako už atsparumą slydimui ir skysčių sulaikymą. Tokie gaminiai plačiai naudojami aukšto slėgio stūmokliniams hidrauliniams cilindrams ir sukamiesiems sandarinimo mazgams.
Įdėjus į tam tikrus griovelius, elastiniai komponentai (daugeliu atvejų O-žiedai) susispaudžia ir sukuria radialinę išankstinės apkrovos jėgą. Ši pastovi jėga stipriai prispaudžia PEEK sandarinimo žiedą prie sandarinimo paviršiaus, išorinio veleno paviršiaus arba vidinės cilindro sienelės.
Tiksliai apdirbtais galiniais paviršiais PEEK žiedai puikiai priglunda, kad užpildytų mikroskopinius tarpus ir blokuotų skysčio nutekėjimą. Didėjant vidiniam terpės slėgiui, sandarinimo žiedas labiau suspaudžiamas. Atitinkamai padidėja kontaktinis slėgis tarp derančių paviršių, todėl slėgis aktyvuojamas savaime užsiveržiantis sandarinimas.
Elastinės dalys nuolat sukuria stabilų išankstinės apkrovos slėgį, todėl PEEK sandarinimo žiedas visą laiką yra tvirtai prilipęs prie judančių sujungimo paviršių.
Sistemos skysčio slėgis veikia kiekvieno PEEK žiedo galinę pusę. Jis stumia sandarinimo lūpą į išorę, kad padidintų specifinį kontaktinį slėgį ir taip suformuojamas tvarus savaime užsiveržiantis sandarinimo efektas.
U formos PEEK slankiojantis apvalkalas viduje turi metalinę spyruoklę. Sumontavus suspausta spyruoklė išsiplečia į išorę, kad atidarytų PEEK slankiojantį žiedą ir sukuriama pradinė kontakto išankstinė apkrova sandarinimui.
Temperatūros svyravimai ir nedidelis abrazyvinis nusidėvėjimas atsiranda po ilgo veikimo. Vidinė spyruoklė palaipsniui atsimuša, kad kompensuotų matmenų pokyčius, o stabilus sandarinimo kontaktinis slėgis gali būti palaikomas viso aptarnavimo ciklo metu.

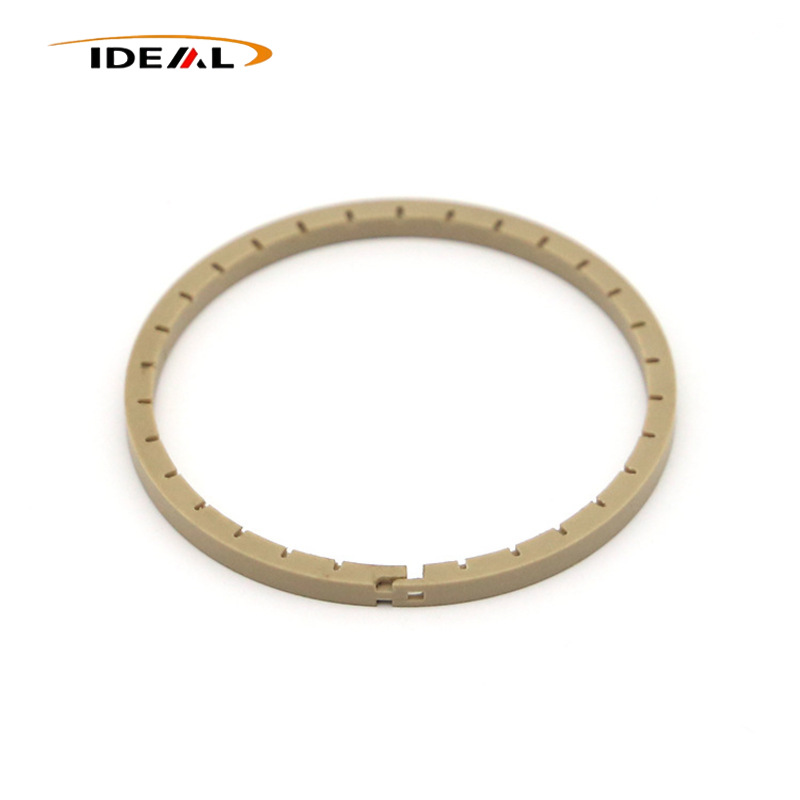

Padalinti pjūviai yra skirti tik supaprastinti montavimą į sandarinimo griovelius.
Spiraliniai įpjovimai:Po surinkimo ir suspaudimo dvi spiralinio pjūvio pusės pasislenka viena prieš kitą ir visiškai užsidaro. Nuotėkio keliai iš esmės pašalinami, todėl šis dizainas tinka aukšto slėgio scenarijams, kuriems reikalingas beveik nulinis skysčio nuotėkis.
Tiesūs pjūviai ir paprasti kampiniai pjūviai:Po montavimo įpjovos padėtyje lieka minutės nuotėkio tarpai. Šie stiliai netinka aukšto slėgio dinaminiam sandarinimui, kuriam reikalingas visiškas nulinis nuotėkis.
Dėl šios priežasties spiraliniai padalinti žiedai arba vientisi vientisai neprapjauti žiedai išlieka geriausiu pasirinkimu aukšto slėgio dinaminiam sandarinimui.
Dėl atsparumo šliaužimui, šiluminio stabilumo, cheminio inertiškumo ir atsparumo dilimui stiprybės polieterketono sandarinimo žiedai plačiai naudojami aukščiausios kokybės pramoninėse mašinose, veikiančiose esant aukštai temperatūrai, intensyviam slėgiui, korozinėje aplinkoje ir ypač švarioje darbo aplinkoje.
Taikoma aukšto slėgio hidraulinių cilindrų, servo vožtuvų ir vožtuvų kolektorių sandarinimo grioveliuose kaip atraminiai arba atsarginiai žiedai. Jie veiksmingai blokuoja ekstruziją, kurią sukelia aukštas skysčio slėgis, ir pailgina derančių sandarinimo komponentų aptarnavimo ciklą. Dviejų krypčių slėgio sąlygomis šie žiedai gali būti montuojami abiejose sandarinimo mazgo pusėse.
Paprastai montuojamas prie gręžinių įrankių ir šulinių sandarinimo mazgų. Esant dideliam karščiui, aukštam slėgiui ir korozinėms alyvos-dujų terpėms, jų stipri apsauga nuo šliaužimo garantuoja stabilų ir ilgalaikį veikimą. Itin aukšto slėgio eksploatavimo sąlygomis primygtinai rekomenduojami tvirti, nesuskaidomi integruoti žiedai.
Naudojamas vakuuminėse kamerose ir technologiniuose dujotiekio vožtuvuose. Neužpildyta pirminė PEEK klasė yra privaloma, kad būtų sumažintas dujų išmetimas, o tai apsaugo FFKM / O žiedo sandariklius. Anglies užpildyti PEEK variantai tokioms reikmėms visiškai draudžiami.
Montuojamas ant reaktorių jungčių ir aukšto slėgio filtrų vamzdynų. Šie žiedai išlaiko stabilų veikimą, kai yra veikiami rūgščių, šarmų ir įvairių organinių tirpiklių.
Tinka aukšto slėgio skysčių sandarinimui ant vandenilio energijos vožtuvų ir energijos kaupimo bandymo įrangos.
Idealiai tinka skysčių vožtuvų rinkiniams, veikiamiems plataus temperatūrų diapazono ir pakartotinio sterilizavimo ciklų, kuriems reikalingi griežti švaros standartai.
- Sutelkti dėmesį į didelio našumo PEEK sandarinimo žiedus, skirtus svarbiai pramoninei įrangai
- Specializuojasi kuriant individualų dizainą ir stabilią masinę gamybą
- Tikslas: pašalinti sandarinimo gedimus, kurių negali išspręsti standartiniai gaminiai
- Esant aukštam slėgiui, sandarikliai išsiveržia arba lūžta
- Deformuotis, deformuotis arba nutekėti esant aukštai temperatūrai
- Surūdyti arba išsipūsti cheminiuose skysčiuose
- Greitai susidėvi slenkant / besisukant
- Matmenų neatitikimas sukelia surinkimo gedimą
- Neplanuotos prastovos ir didelės priežiūros išlaidos
- Kontroliuojame liekamąjį įtempį, lygumą ir susitraukimą kristalizacijos metu – pagrindinius veiksnius, į kuriuos dauguma tiekėjų nepaiso
- Mūsų sandarikliai išlieka stabilūs esant aukštai temperatūrai ir aukštam slėgiui
- Nėra greitos deformacijos, nesandarumo, nesusibraižančių paviršių
- Ilgesnis tarnavimo laikas ir mažiau priežiūros pertrūkių
- Du patikimi procesai: tikslus CNC apdirbimas ir tikslus įpurškimas
- Privalomas visų PEEK sandariklių atkaitinimas, siekiant stabilizuoti matmenis
- Viso proceso kokybės kontrolė nuo medžiagos iki galutinio gaminio
- 100% vizualinis ir matmenų patikrinimas prieš pristatymą
- Pritaikomos medžiagų formulės, skirtos:
- atsparumas dilimui
- atsparumas korozijai
- izoliacijos charakteristikos
- Stabilus dinamiškomis darbo sąlygomis (sukamasis / stūmoklis)
- Puikus cheminis suderinamumas ir struktūrinis stabilumas
- Hidraulinės sistemos
- Automatinė gamybos įranga
- Medicininės skysčių kontrolės mašinos
- Tikslieji instrumentai ir pramoninė automatika visame pasaulyje
- Profesionalus inžinerinių plastikinių sandarinimo komponentų gamintojas
- Brandi PEEK apdorojimo patirtis
- Stabili kokybė, patikimas pristatymas, pasaulinis aptarnavimas
- Ilgalaikis partneris pramoniniams klientams, kuriems reikia aukštos kokybės sandariklių
A1: Ne. PEEK pasižymi dideliu tvirtumu ir beveik bet kokiu elastingumu. Visa suspaudimo išankstinė apkrova, reikalinga sandariam sandarinimui, tiekiama naudojant O-žiedus arba metalines spyruokles. PEEK tarnauja tik kaip patvarus slydimo paviršius, atsparus dilimui ir cheminei erozijai.
A2: Pagrįstame slėgio diapazone savaime užsiveržiantis mechanizmas padidina kontaktinį slėgį ir sustiprina sandarinimo poveikį. Slėgiui viršijus vardinę ribą, sandarikliai bus išspausti ir pažeisti be tinkamai sumontuotų atsarginių žiedų, todėl iš karto sutrinka sandarinimas.
A3: Daugeliu eksploatavimo sąlygų jie veikia kaip standūs atraminiai ir apsauginiai komponentai. Trūkstant būdingo elastingumo, jie turi būti montuojami kartu su elastiniais sandarikliais, pvz., O-žiedais, kad būtų sudaryta visa sandarinimo sistema.
A4: visai nerekomenduojama. Anglies užpildai kelia dujų išsiskyrimo ir užteršimo kietosiomis dalelėmis riziką. Puslaidininkių gamybos aplinkoje leidžiama naudoti tik gryną neužpildytą PEEK medžiagą.
