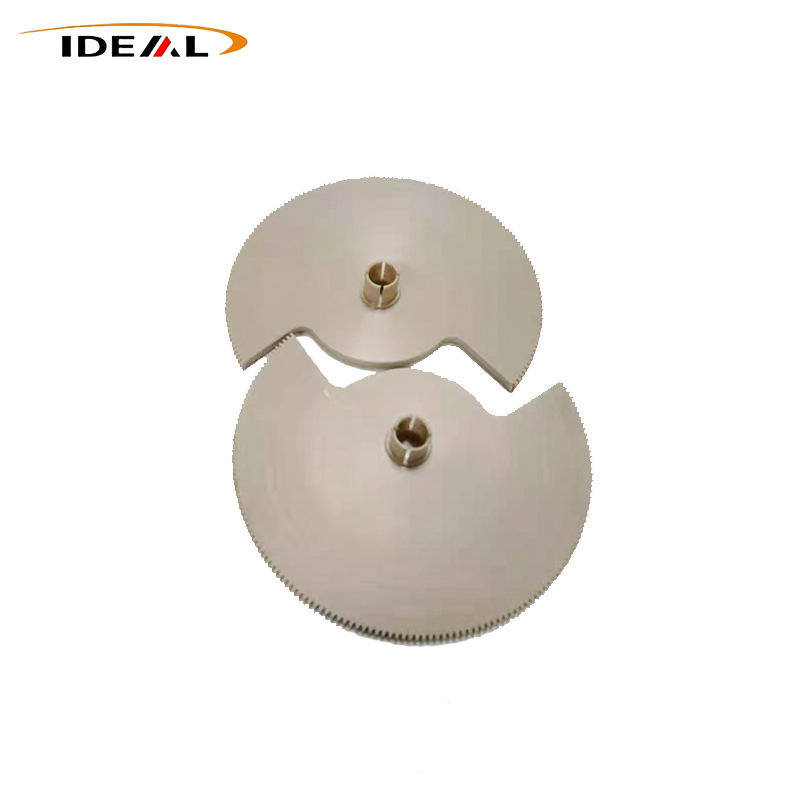

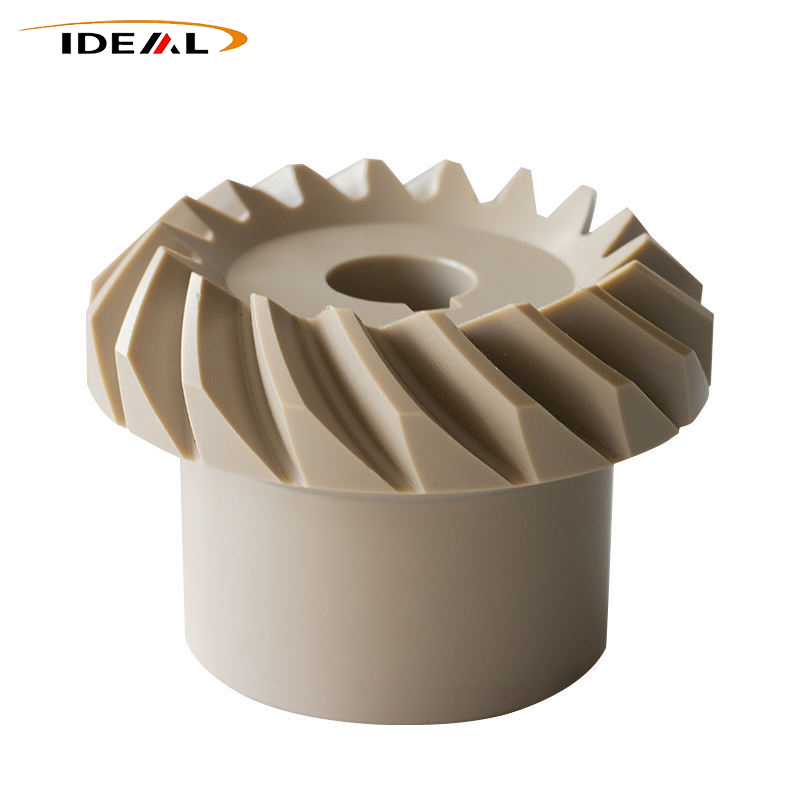

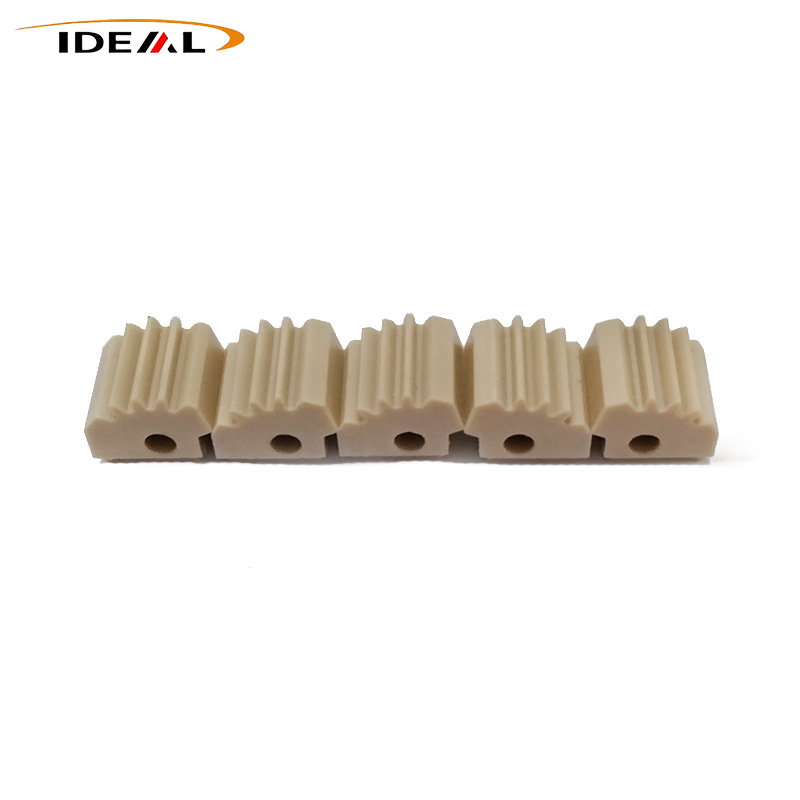

Idealios plastikinės didelio našumo PEEK Pinion Gears yra mažo modulio pavara, skirta aukščiausios klasės tikslioms transmisijos sistemoms. Kaip pagrindinė pavarų komplektų galios įvesties komponentas, jis paprastai derinamas su didesnėmis pavaromis, sliekinėmis ir sraigtinėmis pavaromis, kad sumažintų greitį, padidintų greitį ir nustatytumėte tikslią padėtį. Mažo dydžio krumpliaračiai susiduria su dažnais susijungimo ciklais, reikalaujančiais aukščiausio atsparumo dilimui, atsparumo nuovargiui ir matmenų stabilumo.
„Ideal Plastic“ gamintojo siūlomi „PEEK Pinion Gears“ yra varomoji maža pavara tiksliuose transmisijos komplektuose. Jis bendradarbiauja su didelėmis, sliekinėmis arba sraigtinėmis pavaromis, kad būtų galima lėtėti, pagreitinti ir tiksliai nustatyti padėties perdavimą.
Skirtingai nuo didelių dydžių standartinių krumpliaračių, krumpliaračiai turi mažus modulius ir smulkius danties profilius, o kartu atlieka daug daugiau sujungimo ciklų. Taigi jie kelia aukštus medžiagų atsparumo dilimui, atsparumo nuovargiui ir matmenų stabilumo reikalavimus.
1. Tradicinės metalinės krumpliaračio pavaros: didelis važiavimo triukšmas, lengvas rūdymas ir didelė sukimosi inercija
2. Nailono / POM krumpliaračiai: prastas atsparumas aukštai temperatūrai, greitas susidėvėjimas ir greitas tikslumo praradimas
Dėl išskirtinių visapusiškų PEEK polimero savybių PEEK Pinion Gear išsprendžia pagrindinius miniatiūrinio aukšto dažnio perdavimo sunkumus. Jis palaiko ilgalaikį tylų, priežiūros nereikalaujantį aptarnavimą stabiliai tiksliai ir tampa svarbia tikslios automatikos, robotų sistemų ir medicinos prietaisų atnaujinimo dalimi.
Gaminti mažo modulio PEEK krumpliaratį yra techniškai sudėtinga. Dažni gamybos defektai yra nepilnas ertmės užpildymas, formos iškraipymas, liekamasis įtempis ir danties šaknų įtrūkimai. Pritaikome du nepriklausomus brandžius procesus, kad atitiktume skirtingus tikslumo reikalavimus ir užsakymų kiekį.
Gaminys pašalina tipiškus metalinių, nailoninių ir POM miniatiūrinių pavarų defektus. Palaikomi 5 ašių CNC plokštės ir aukštos temperatūros aukšto slėgio liejimo įpurškimas, jie užtikrina ilgalaikį tylų, priežiūros nereikalaujantį ir stabilų automatikos, robotų ir medicinos mašinų veikimą atšiauriomis darbo sąlygomis.
Šis procesas orientuotas į didelio tikslumo individualius užsakymus, ypač mažo modulio nestandartinėms pavaroms, naudojamoms medicinos instrumentuose ir tikslioje mokslinių tyrimų įrangoje.
1. Specialios miniatiūrinės pjovimo staklės atlieka smulkų pjovimą; rezervuota apdirbimo pašalpa antrinei apdailai griežtai kontroliuoja danties profilio paklaidą ir koncentriškumą.Optimizuotas masinei standartinės specifikacijos PEEK krumpliaračio gamybai.
Atsižvelgdami į didelį PEEK klampumą ir prastą lydalo takumą, mes naudojame 360–400 ℃ tikslų plastifikavimą, 160–180 ℃ aukštą pelėsių temperatūrą, segmentinį slėgio palaikymą ir kontroliuojamą aušinimą. Šis procesas efektyviai išsprendžia tipines liejimo problemas: nepakankamą mažyčių dantų ertmių užpildymą, susitraukimo ertmes, suvirinimo linijas ir matmenų nuokrypius. Išėjimo krumpliaračiai turi vienodą tankį, pilnus dantų profilius ir puikią partijos konsistenciją.
Visoms baigtoms PEEK krumpliaračio krumpliaračiams atliekamas smulkus danties paviršiaus poliravimas, žiedinis kalibravimas, įtempių stabilizavimas ir visų matmenų patikra. Griežtos kokybės procedūros užtikrina sklandų sujungimą, vienodus leistinus nuokrypius ir patikimą ilgalaikį veikimą. GuangZhou IDEAL turi daugiau nei 15 metų patirtį PEEK komponentų gamyboje. Mūsų dirbtuvėse įrengti keli 5 ašių apdirbimo centrai ir CNC staklės, apimančios individualų CNC apdorojimą ir formų kūrimą.
Mes optimizavome abu gamybos darbo srautus:
1. Įpurškimo liejimo pusė: aukštos temperatūros karšto bėgelio dizainas, lėtas segmentinis užpildymas ir gradiento aukšto slėgio laikymas, pašalina prastą lydalo sklandumą, per mažą danties užpildymą, netolygų susitraukimą, krumpliaračio ekscentriškumą, deformaciją ir blogą koncentriškumą.
2. CNC apdirbimo pusė: specialios dengtos miniatiūrinės pjovimo staklės, mažo greičio temperatūros pjovimas ir 100 % gradientinis atkaitinimas. Apsaugokite nuo frezos terminio sukibimo, danties profilio spyruoklės, įbrėžimų, šaknų įbrėžimų ir įtempių sukelto angos išsiplėtimo, žingsnio poslinkio, prošvaisos padidėjimo ir transmisijos slydimo.
|
Prekė |
Detalės |
|---|---|
| Produkto pavadinimas | PEEK krumpliaratis |
| Medžiaga | Grynas PEEK, stiklo pluoštu sustiprintas PEEK, anglies pluoštu sustiprintas PEEK, medicininis / maistinis PEEK |
| Spalva | Juoda, smėlio spalvos |
| Standartiniai moduliai | 0,3, 0,5, 0,8, 1,0, 1,25, 1,5, 2,0 |
| Dantų skaičiaus diapazonas | 10T-80T; pritaikomas ypač mažas / didelis dantų skaičius |
| Slėgio kampas | Standartinis 20°; 14,5°, 25° specialūs kampai galimi pagal užsakymą |
| Vidinių skylių tipai | Apvali anga, D tipo anga, rakto griovelio anga, laiptuota skylė; pritaikoma |
| Išorinio skersmens diapazonas | 3–80 mm |
| Apdirbimo tikslumas | ±0,01 mm; itin didelis tikslumas iki ±0,005 mm |
| Politikos pavyzdys | Reikia derėtis |
| Individualus aptarnavimas | Nestandartinis modulis, specialus dantų skaičius, storis, ekscentriška struktūra, palaikomas netaisyklingas dydis |
PEEK krumpliaratis veikia atšiauriomis eksploatavimo sąlygomis: sukasi dideliu greičiu, dažnai jungiasi ir didelis trinties slėgis. Bendras visos mašinos tikslumas, tarnavimo laikas, triukšmo lygis ir stabilumas labai priklauso nuo krumpliaračio veikimo.
PEEK pasižymi išskirtine aukšta temperatūra, apsaugančia nuo šliaužimo. Ilgą laiką sujungiant didelius greičius arba uždaroje karštoje aplinkoje, pavyzdžiui, variklio kabinose ir šildymo gamybos įrangoje, krumpliaračiai išlaiko nepažeistus dantų profilius, stabilų kiaurymės matmenį ir tolygų tarpą tarp dantų. Ilgai veikiant aukštoje temperatūroje, nevyksta tikslumo poslinkis ar konstrukcijos atsipalaidavimas.
Dėl būdingo kieto savaiminio sutepimo ir mažo trinties koeficiento PEEK krumpliaračiai palaiko ilgo ciklo sausą darbą be alyvos tiekimo ir pašalina įprastą tepalo priežiūrą. Pakartotinai paleidžiant-sustabdant ir nuolat sujungiant, jie sukuria minimalias abrazyvines dulkes, sumažina užstrigimo ir laipsniško nusidėvėjimo riziką bei sumažina mechaninių gedimų ir priežiūros po pardavimo išlaidas.
Palyginti su metaliniais krumpliaračiais, PEEK krumpliaračio svoris sumažėja daugiau nei 70 %. Itin maža sukimosi inercija labai sumažina paleidimo ir sustabdymo reakcijos delsą ir užtikrina jautrų dinaminį judėjimą. Jis atitinka didelio tikslumo dinaminio valdymo reikalavimus, keliamus robotams, miniatiūrinėms servo dalims ir koregavimo įrenginiams, pašalina metalinės pavaros trūkumus, įskaitant didelę inerciją, trūkčiojantį start-stop, netikslų mikroreguliavimą ir didelį energijos suvartojimą.
PEEK turi didelį cheminį inertiškumą. Jis atsparus ilgalaikei variklinės alyvos, aušinimo skysčio, rūgščių-šarmų tirpiklių, drėgno oro ir jūrinės druskos purškimo erozijai. Skirtingai nuo rūdžių metalinių ir drėgmei jautrių įprastų plastikinių krumpliaračių, PEEK krumpliaračiai išlaiko stabilų našumą cheminio apdorojimo, aplinkos apsaugos, jūrų ir transporto priemonių darbo scenarijuose.
Vandens sugėrimo greitis yra mažesnis nei 0,05%, mažai veikiamas aplinkos drėgmės pokyčių. Kaitaliojant karštą ir šaltą, esant drėgnoms sąlygoms ir ilgai veikiant nuovargiui, išvengiama dantų patinimo, krumpliaračio užstrigimo ir tarpo tarpo padidėjimo. Transmisijos tikslumas išlieka vienodas viso aptarnavimo ciklo metu.
Optimizuotas dantų šaknų lanko dizainas ir profesionalus atkaitinimo stabilizavimas pašalina vidinės įtampos koncentraciją ir sudaro tankią vienodą vidinę struktūrą. Kai susiduriama su dažnu paleidimu-stop, dideliu greičiu grįžtamuoju judesiu ir momentiniu mechaniniu smūgiu, PEEK krumpliaratis pasižymi dideliu konstrukciniu tvirtumu ir atsparumu nuovargiui. Dantų įtrūkimai ir lūžiai atsiranda retai, todėl pailgėja bendras transmisijos agregatų tarnavimo laikas.
Derinant atsparumą aukštai temperatūrai, didelį atsparumą dėvėjimuisi dažnam susirišimui, priežiūros nereikalaujantį savaiminį sutepimą, mažos inercijos lengvą konstrukciją, mažo triukšmo veikimą ir stabilų matmenų tikslumą, PEEK Pinion Gears plačiai naudojamas kompaktiškuose, lengvuose, nuolat veikiančiuose didelio tikslumo mechaniniuose įrenginiuose. Jie idealiai tinka greitai susidėvėjusių, linkusių deformuotis, triukšmingų miniatiūrinių metalinių / nailono / POM pavarų pakaitalai.
· Pramonės automatikos įranga ir tikslūs judesio valdymo įrenginiai
· Išmanūs robotai ir automatizuotos mechaninės sistemos
· Aukštos kokybės tiksli medicinos įranga
· Automobilių ir naujos energijos transporto priemonėse sumontuoti įrenginiai
· Tiksliosios elektronikos ir puslaidininkių gamybos įrenginiai
· Aukštos temperatūros džiovinimo, cheminio apdorojimo ir antikorozinės aplinkos apsaugos įrenginiai
„Guangzhou IDEAL“ daugiausia dėmesio skiria moksliniams tyrimams ir plėtrai bei didelio tikslumo transmisijos komponentų, pagamintų iš didelio našumo inžinerinių plastikų, gamybai. Mes išsprendžiame įprastas miniatiūrinių pavarų pramonės problemas: neužbaigtą liejimo užpildymą, įtempių sukeltą deformaciją, tikslumą susilpnėjimą, greitą susidėvėjimą dažnai sujungiant ir nestabilią partijos konsistenciją.
· Visas PEEK medžiagų pasirinkimas: grynas PEEK, sustiprintas stiklo pluoštu, sustiprintas anglies pluoštu, medicininės ir maistinės klasės, prisitaikantis prie įvairių atšiaurių sąlygų (aukštos temperatūros, dažnas tinklelis, mažas triukšmas, antikorozinis, švarios patalpos, lengvo svorio reikalaujantys projektai).
· ISO standartizuota gamyba, pilni į eksportą orientuoti sertifikatai ir stabilūs pristatymo ciklai.
· Aptarnaukite pasaulinius B2B pramonės pirkėjus su patvariomis, ekonomiškomis pagal užsakymą ir masinio užsakymo PEEK krumpliaračiais.
· Klientai gali pateikti projektinius brėžinius, fizinius pavyzdžius arba darbo sąlygų parametrus, skirtus pritaikytiems sprendimams ir tikslioms citatoms.
Galimi bendradarbiavimo režimai: brėžiniu pagrįstas pritaikymas, pavyzdžių kūrimas, 5 ašių CNC mažų partijų gamyba, įpurškimo masinė gamyba, OEM ir ODM eksporto užsakymai.
A1: Tradicinės nailoninės ir POM krumpliaračiai turi ribotą atsparumą karščiui. Aukštesnėje nei 100°C temperatūroje jos pamažu minkštėja ir stipriai nusidėvi. Dėl dažno veikimo dantis gali lūžti ir išsiplėsti tarpas, dėl kurio gali sutrikti tikslumas.
Priešingai, PEEK Pinion Gear veikia stabiliai esant nuolatinei 260°C aukštai temperatūrai. Jo atsparumas šliaužimui, nuovargiui ir dilimui atsparios savybės gerokai pranoksta įprastą plastiką, todėl miniatiūrinėms aukšto dažnio perdavimo sistemoms užtikrinamas didesnis tikslumas ir ilgesnis tarnavimo laikas.
A2: Mes palaikome visas nestandartines tinkinimo paslaugas. Pagal klientų CAD brėžinius, fizinius pavyzdžius ir faktinius darbo sąlygų parametrus galime sukurti įvairių nestandartinių modulių krumpliaračius, specialų dantų skaičių, ekscentrines konstrukcijas ir netaisyklingų matmenų. Mes palaikome mažų partijų prototipų apdorojimą, taip pat didelės apimties masinę gamybą ir OEM/ODM bendradarbiavimą.
