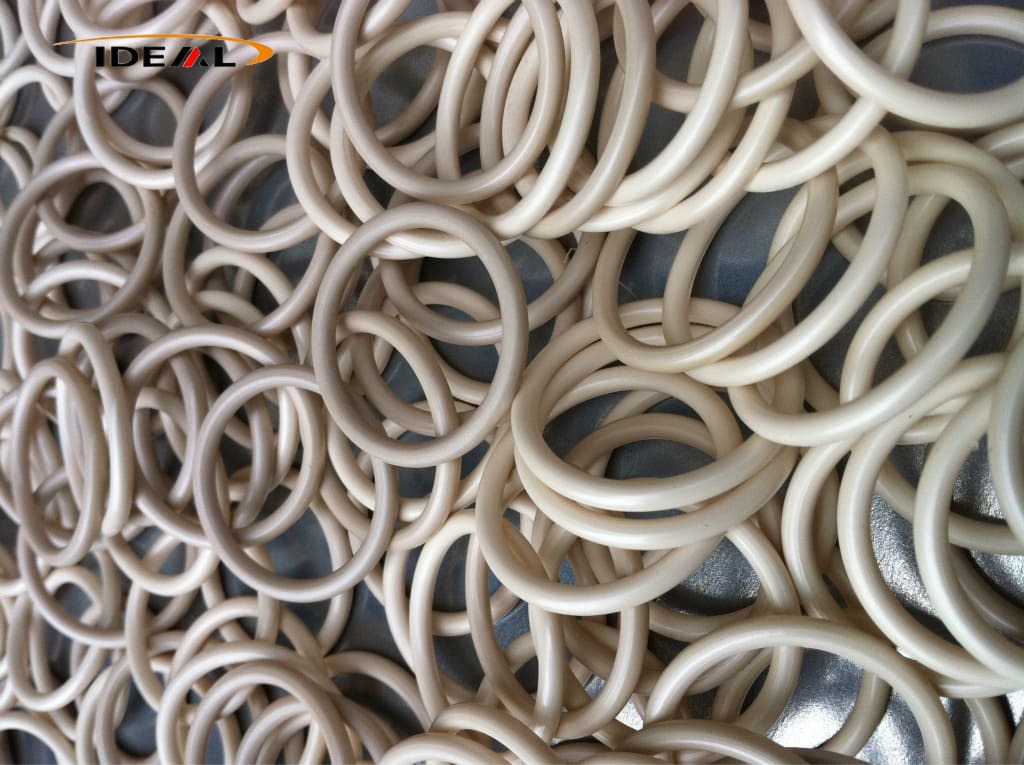

PEEK O žiedai

„Ideal Plastic“ gamintojo pateikti PEEK O žiedai yra standūs, tikslūs statiniai sandarinimo komponentai. Jie daugiausia skirti statiniam sandarinimui ir mažo greičio, trumpo eigos mikrojudesio sandarinimui, galintys atitikti sandarinimo reikalavimus ekstremaliomis darbo sąlygomis.

Šerdies sandarinimo funkcija:

Jie tiksliai užpildo tarpus tarp besijungiančių dalių, kad veiksmingai išvengtų skysčio nuotėkio, dujų nutekėjimo ir vakuumo praradimo. Tuo tarpu jie blokuoja išorinių dulkių, nešvarumų ir teršalų patekimą į įrangą ir užtikrina patikimą bendrą sandarinimo veikimą.

Konstrukcijos ir montavimo standartas:

Apvalios kilpos formos ir apskrito skerspjūvio PEEK O-žiedai reikalauja standartinių sandarinimo žiedų griovelių, iš anksto apdirbtų ant įrangos. Pagaminta pagal AS568 JAV standartus ir nacionalinius metrinius standartus, jie palaiko didelio masto standartizuotą gamybą su puikiu universaliu suderinamumu.

Kategorijų skirtumai ir taikymo scenarijai:

PEEK O-žiedai iš esmės skiriasi nuo PEEK tarpiklių ir jų negalima savavališkai pakeisti. PEEK O-žiedai naudojami griovelio tipo sandarinimui, kad būtų užtikrintas stabilus statinis sandarinimas ir nedidelis dinaminis sandarinimas. Priešingai, PEEK tarpikliai turi lanksčius kontūrus, įvairias storio parinktis ir pritaikomus profilius. Jie užtikrina didelio ploto sandarinimą suspaudžiant flanšo paviršių ir tinka įvairiems platiems plokščių flanšų sandarinimo paviršiams.

Naudojimo draudimas:

Griežtai draudžiama flanšo tarpiklius keisti PEEK O-žiedais. Itin mažas O-žiedų kontaktinis plotas sukels netolygų suspaudimą ant flanšo paviršių ir labai padidins sandarinimo gedimo riziką.

Medžiagos savybės:

Pagamintas iš aukštos kokybės PEEK medžiagos, produktas turi aukštą lydymosi temperatūrą, prastą lydalo sklandumą ir akivaizdų kristalizacijos susitraukimą, todėl užtikrina aukštą struktūrinį stabilumą ir prisitaikymą prie atšiaurių pramonės darbo sąlygų.

Produkto savybės

- Puikus sandarinimo efektyvumas:

Kaip standžios tikslios statinės sandarinimo dalys, gaminiai tinka statiniam sandarinimui ir mažo greičio mikrojudesio sandarinimui ekstremaliomis sąlygomis. Jie patikimai apsaugo nuo skysčių ir dujų nuotėkio, išvengia vakuumo praradimo ir izoliuoja išorinius teršalus, išlaikant ilgalaikį stabilų sandarinimo veikimą.

- Standartinė struktūra ir paprastas montavimas:

Standartizuotos apskritos konstrukcijos su apvaliu skerspjūviu O formos žiedai puikiai telpa į standartinius žiedinius griovelius. Tvirtas vidinis kontaktas užtikrina stabilų statinį sandarinimą ir nedidelį dinaminį sandarinimo efektą.

– Standartizuoti matmenys ir masinis gamybinis pajėgumas:

Pagaminta griežtai laikantis AS568 JAV standartų ir nacionalinių metrinių standartų, gaminiai pasižymi vieningomis specifikacijomis, palaikančia didelio masto standartizuotą pramoninę gamybą, pasižyminčią dideliu universalumu ir pritaikomumu.

- Aiškus programų skirtumas:

PEEK O žiedai ir PEEK tarpikliai turi skirtingą taikymo vietą. O-žiedai specializuojasi griovelio tipo sandarinimo scenarijams, o pritaikomos PEEK tarpinės prisitaiko prie didelio ploto plokščio flanšo sandarinimo. Savavališkas keitimas draudžiamas, kad būtų išvengta sandarinimo gedimo rizikos.

- Puikus prisitaikymas prie atšiaurių sąlygų:

Dėl aukštos lydymosi temperatūros gaminiai pasižymi būdingomis PEEK medžiagos savybėmis. Jų prastas lydymosi sklandumas ir didelis kristalizacijos susitraukimas užtikrina aukštą struktūrinio formavimo stabilumą, tinka ilgalaikiam naudojimui sudėtingoje ir atšiaurioje pramoninėje aplinkoje.

- Didelė sauga ir maža gedimų rizika:

Profesionali griovelio tipo sandarinimo konstrukcija užtikrina vienodą suspaudimą ir sandarų tvirtinimą. Skirtingai nuo plokščio tarpiklių suspaudimo režimo, jis veiksmingai apsaugo nuo netolygaus flanšo paviršių įtempimo ir pašalina paslėptus nuotėkio ir sandarinimo gedimo pavojus.

Informacija apie produktą

Gamybos proceso įvadas

Palyginti su bendrosios paskirties plastikais, PEEK O žiedų gamyba kelia daug didesnių techninių kliūčių. Pramonėje dominuoja du brandūs masinės gamybos procesai: tikslus CNC apdirbimas ir aukštos temperatūros tikslumas liejimas. Abu metodai labai skiriasi gatavų dalių charakteristikomis, tinkama užsakymo apimtimi ir bendromis sąnaudų grupėmis.

1. Tikslus CNC apdirbimo procesas PEEK O žiedams

2. Aukštos temperatūros tikslumo liejimo procesas PEEK O žiedams

Produkto savybės

PEEK O žiedai, pagaminti iš vientisos PEEK žaliavos, yra standūs, tikslūs statiniai sandarinimo komponentai. Skirtingai nuo elastinių sandariklių, pagamintų iš gumos, nailono, POM arba standartinio PTFE, jie užtikrina patikimą sandarinimo pajėgumą atšiaurioje aplinkoje, kur tradicinės sandarinimo medžiagos sunkiai išlaiko savo savybes.

1. Formos stabilumas esant šiluminėms ir slėgio apkrovoms

Palaikomas stabilios molekulinės sudėties, PEEK nepaprastai atsparus šliaužimui. Atkaitinimo apdorojimas pašalina vidinį liekamąjį įtempį, todėl šie O-žiedai palaiko sandarų kontaktą su sandarinimo paviršiais esant svyruojančiai temperatūrai ir nuolatiniam slėgiui. Įrangos priežiūros ciklai gali būti labai pratęsti.

2. Geras suderinamumas su ėsdinančiais skysčiais

Medžiaga toleruoja daugybę tepalų, aušinimo skysčių ir hidraulinių skysčių. Jis apsaugo nuo išsipūtimo, tirpimo ar trapumo, kai yra veikiamas silpnų korozinių medžiagų, tinka statiniams sandarinimo taškams ant cheminių vamzdynų ir skysčių apdorojimo sistemų.

3. Apsaugos nuo žlugimo esant kintamoms temperatūroms

Įmontuoti šildymo kamerose ir įrangoje su dažnais temperatūros poslinkiais, PEEK O žiedai nesuminkštėja ir nesideformuoja kaip įprasti plastikai. Pradinė skerspjūvio forma išsaugoma veikiant apkrovai, neleidžiant išsiplėsti sandarinimo tarpams ir nuolatiniam nuotėkiui esant aukštai temperatūrai statinėmis sąlygomis.

4. Itin mažas dujų išmetimas

PEEK bazinėje dervoje nėra plastifikatorių ar lakiųjų priedų. Lakiųjų medžiagų išsiskyrimas išlieka minimalus esant aukštai temperatūrai, pašalinant dalelių užteršimą sandariose kamerose. Dėl šios savybės PEEK O žiedai plačiai naudojami puslaidininkinių plokštelių apdorojimo įrangoje, vakuuminiuose induose ir medicininės sterilizacijos mašinose.

Taikymo scenarijai

PEEK O-Rings, klasifikuojami kaip standūs, tikslūs statiniai sandarikliai, išsiskiria aukšta temperatūra, išskirtiniu atsparumu valkšnumui, cheminiu inertiškumu, mažu dujų išsiskyrimu ir būdingu savaiminiu tepimu. Jie pirmiausia skirti statiniam sandarinimui ir mažo greičio trumpo eigos mikro stūmokliniam sandarinimui ir netinka aukšto dažnio ilgos eigos dinaminio stūmoklio sandarinimo paslaugoms.

Puslaidininkinė ir vakuuminė įranga:

Pirminės klasės PEEK pasižymi itin mažu nepastovumu, kad būtų išvengta kameros užteršimo ir atsparus šliaužimo sukeltam mikronutekėjimui ilgalaikio vakuuminio veikimo metu.

Automatikos įranga ir pramoniniai robotai:

Šie įrenginiai veikia su nedideliu nuolatiniu judesiu ir su pertrūkiais paleidimo-sustabdymo ciklais, kai reguliarus tepalo papildymas yra nepraktiškas. PEEK natūrali savaiminio tepimo savybė leidžia eksploatuoti nereikalaujant priežiūros.

Nauja energetikos pramonė:

Įranga susiduria su drastiškais temperatūros svyravimais ir cheminės terpės poveikiu; standartiniai plastikiniai sandarikliai tokioje aplinkoje lengvai išsipučia ir suyra.

Aviacijos ir kosmoso programos:

Jis išlaiko ciklinę temperatūrą nuo -60°C iki 260°C ir yra atsparus deformacijai bei nutekėjimui dėl pasikartojančių terminių kaitos.

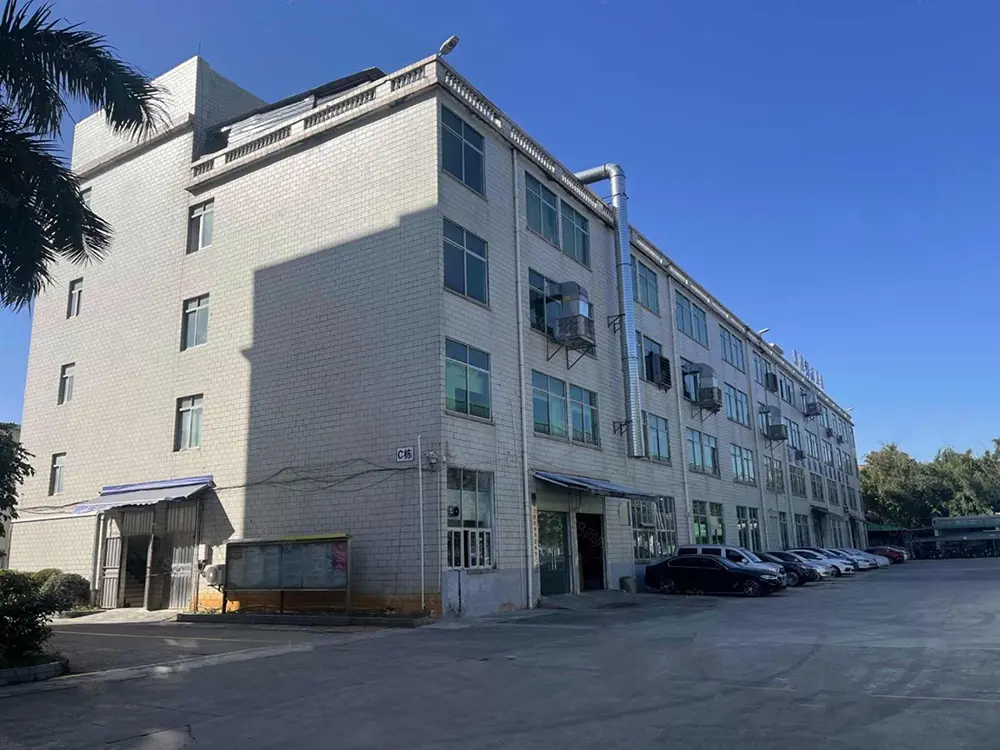

Apie mūsų gamyklą

1. Produkto padėties nustatymas

- Specializuojasi pritaikytų PEEK O žiedų (standžių plastikinių sandarinimo elementų) gamyboje.

- Sukurta aukštai temperatūrai, aukštam slėgiui, vakuumui ir korozinei aplinkai

- Pakeičia tradicinius guminius tarpiklius ekstremalioms darbo sąlygoms

2. Pagrindinė vertė – išspręskite įrangos skausmo taškus

- Pašalina paslėptą nuotėkį ir periodinį sandarinimo gedimą

- Atspari šliaužimo deformacijai esant ilgalaikei aukštai temperatūrai

- Sumažina lakiųjų dujų išsiskyrimą ir dalelių užterštumą vakuume

- Užtikrina stabilų sandarinimo efektyvumą kritinėje įrangoje

3. Medžiagų ir procesų atitiktis

- Naudojama tik 100% gryna PEEK derva

- Nėra perdirbtų medžiagų, skirtų puslaidininkiams, medicinoje ir švarioms reikmėms

- Medžiagos parinktos pagal darbo sąlygas, tikslumo poreikius ir užsakymo apimtį

- Mažas dujų išmetimas, nulinis dalelių išsiskyrimas, atitinkantis griežtus švaros standartus

4. Matmenys ir paviršiaus kokybė

- Pagaminta pagal kliento brėžinius arba standartines specifikacijas: AS568 / GB/T3452

- Griežta vidinio skersmens (ID) ir laido skersmens kontrolė

- Išlenktas sandarinimo paviršius be įbrėžimų, įlenkimų, porų, įtrūkimų ir intarpų

- Nėra įbrėžimų, blykstės ar matomų įrankių žymių

- Formavimo linijos, esančios toliau nuo sandarinimo zonų (formuotoms dalims)

5. Stabilumo ir streso mažinimo gydymas

- Privalomas visų aukščiausios klasės PEEK O žiedų atkaitinimas

- Pašalina liekamąjį apdirbimo ir formavimo įtempį

- Apsaugo nuo deformacijos, tarpų padidėjimo ir nuotėkio, kurį sukelia terminis ciklas

- Užtikrina ilgalaikį matmenų stabilumą

6. Gamybos pajėgumai

- Vidinės tikslios CNC dirbtuvės

- Palaiko pritaikymą pagal brėžinius ar pavyzdžius

- Galiu tiek CNC apdirbimui, tiek preciziniam įpurškimui

- Nuosekli kokybė mažoms partijoms ir masinei gamybai

7. Pagrindinės programos

- Puslaidininkių gamybos įranga

- Medicinos prietaisai ir sterilizavimo sistemos

- Aukšto vakuumo kameros ir komponentai

- Nauji energetikos, cheminiai ir tikslūs instrumentai

8. Market & Service

- Produktai eksportuojami į pasaulį

- Aptarnauja tarptautinius aukščiausios klasės įrangos pramonės klientus

- Sutelkite dėmesį į ilgalaikes, stabilias ir patikimas sandarinimo partnerystes

DUK

1 klausimas: kaip pirkėjai turėtų pasirinkti tarp CNC apdirbtų ir įpurškimo formų PEEK O žiedų?

A1: CNC apdirbimui nereikia pasirinktinių formų ir greitesnis apdorojimo laikas. Jis palaiko visiškai nestandartinius pasirinktinius matmenis ir siūlo griežtesnę įtempių kontrolę, puikiai tinka mėginiams, mažų partijų užsakymams, taip pat didelio tikslumo sandarinimui puslaidininkių ir medicinos srityse. Įpurškimas yra ekonomiškas didelių standartinių dydžių užsakymų atveju, nors taikomi formų mokesčiai ir ilgesnis pristatymo laikas. Galite pasidalinti savo brėžiniais, užsakymo kiekiu ir darbo sąlygomis, pagal tai rekomenduosime tinkamiausią gamybos sprendimą.

2 klausimas: ar atkaitinimo apdorojimas yra privalomas visiems PEEK plastikiniams O žiedams?

A2: Atkaitinimas yra labai rekomenduojamas sandarikliams, naudojamiems aukštos temperatūros, vakuumo arba nuolatinio slėgio aplinkoje. Bendrai naudojant kambario temperatūroje, esant žemam slėgiui, šį procesą galima praleisti, kad būtų sumažintos išlaidos.

3 klausimas: kas paprastai sukelia nuolatinį nuotėkį naudojant PEEK O žiedus?

A3: toliau išvardytos keturios dažniausios priežastys:

① Grioveliai suprojektuoti taip, kad tilptų ant guminių O-žiedų, todėl suspaudimo laipsniai nesutampa;

② Sandarikliai praleidžia atkaitinimą ir palaipsniui deformuojasi, kai eksploatacijos sąlygomis atsipalaiduoja liekamasis įtempis;

③ Ant sandarinimo paviršių yra matomų įrankių žymių arba įbrėžimų;

④ Prastas įrangos griovelių apdirbimo tikslumas.

Pateikite savo veikimo parametrus ir griovelių brėžinius, o mes išanalizuosime problemą ir pasiūlysime tikslingus sprendimus.

4 klausimas: ar PEEK O-Rings gali būti naudojamas įrangai, kuriai būdinga intensyvi vibracija?

A4: reikia kruopščiai įvertinti scenarijus, kai vyksta stiprus smūgis ir stipri aukšto dažnio vibracija. PEEK pasižymi dideliu tvirtumu, tačiau mažu elastingumu, todėl geriausiai tinka statiniam sandarinimui. Esant stipriai vibracijai, kaip alternatyvą siūlome optimizuoti griovelių struktūras arba ištirti užpildytas modifikuotas PEEK rūšis.
