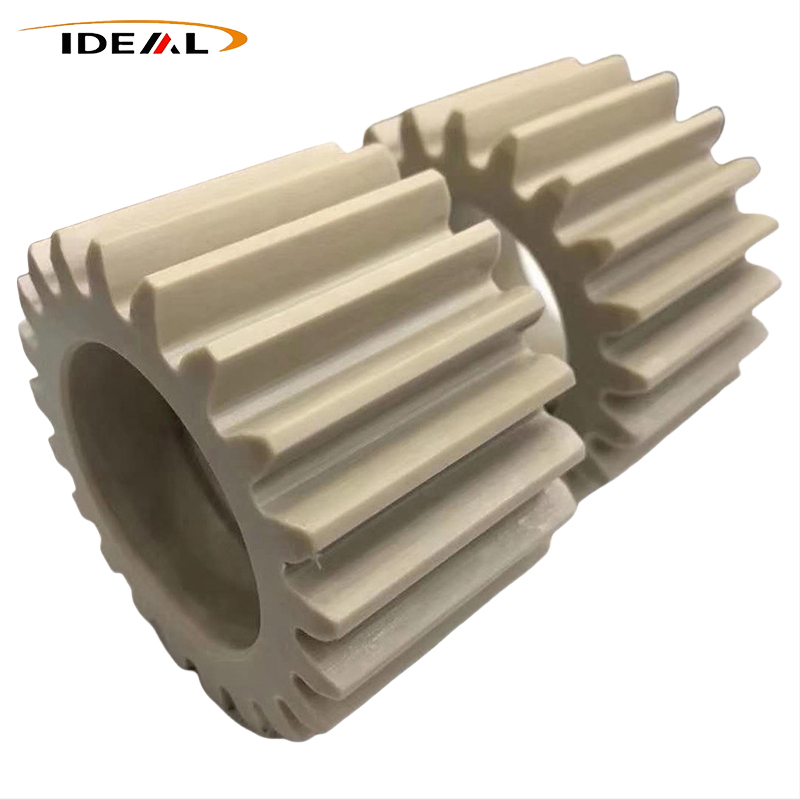

PEEK krumpliaračiai iš Ideal Plastic gamyklos yra didelio našumo specialios inžinerinės plastikinės transmisijos dalys, naudojamos kaip aukščiausios kokybės POM, nailono, plieno ir vario pavarų alternatyvos. Dėl atsparumo aukštai temperatūrai, be dulkių, itin mažo triukšmo, atsparumo korozijai, lengvo svorio ir puikių nuovargio savybių jie plačiai naudojami puslaidininkių, medicinos prietaisų, robotikos, naujos energijos įrangos ir kosmoso pramonėje. Dvi brandžios gamybos technologijos – tikslus CNC apdirbimas ir aukštos temperatūros liejimas įpurškimu – palaiko tiek mažos apimties individualius prototipus, tiek didelės serijos masinę gamybą.
Kaip specialios klasės inžinerinės plastikinės pavaros, kokybiškos „Ideal Plastic“ PEEK krumpliaračiai užtikrina visapusišką aukščiausios klasės tiksliųjų perdavimo sistemų našumą. Palyginti su tradicinėmis plastikinėmis ir metalinėmis krumpliaračiais, jie išsprendžia daugybę problemų, įskaitant minkštėjimą aukštoje temperatūroje, didelį svorį, lengvą rūdijimą, didelį važiavimo triukšmą ir dažną priežiūrą.
PEEK medžiaga pasižymi aukšta lydymosi temperatūra, dideliu kristališkumu ir dideliu lydalo klampumu, todėl apdorojimas yra sudėtingesnis nei bendrosios paskirties plastikai. Stabilią masinę kvalifikuotų pavarų gamybą gali užtikrinti tik du patvirtinti gamybos procesai: tikslus CNC apdirbimas ir profesionalus aukštos temperatūros tikslusis liejimas įpurškimas.
1. CNC apdirbimas atitinka prototipų kūrimo, mažos apimties individualizuotos ir itin tikslios pavaros reikalavimus.
2. Aukštos temperatūros įpurškimas skirtas ekonomiškiems didelių partijų užsakymams, kurių partijos konsistencija yra gera.
Tikslus CNC apdirbimas yra tinkamiausias sprendimas kuriant prototipus, puslaidininkinę plokštelių įrangą, didelio tikslumo medicinos prietaisus, mikrorobotų jungtis ir ypač tikslias vakuumines pavaras.
Kaip žaliavas naudojame importuotus kietus PEEK strypus ir lakštus. Palaikomi penkių ašių jungties CNC staklės, krumpliaračių sujungimo staklės ir tikslaus frezavimo įranga, atliekame pjovimą, pjovimą, danties profilio modifikavimą ir įtempių mažinimą per vieną darbo eigą, nesukuriant nulio liekamojo vidinio įtempio.
1. Itin didelis tikslumas: matmenų tolerancija ±0,01 mm, krumpliaračio danties tikslumas IT7-IT8 klasė, tenkinantis mikro tikslumo transmisijos reikalavimus.
2. Be įpurškimo defektų: nėra susitraukimo deformacijos, deformacijos ar danties žingsnio nuokrypio, kurį sukelia vidinis įtempis.Aukštos temperatūros tikslumas liejimas įpurškimas yra optimizuotas didelės partijos PEEK pavarų gamybai. Didžiausias jo privalumas – masinių užsakymų sąnaudų pranašumas, stabilus partijų konsistencija.
Sudėtingos integruotos struktūros, pvz., pakopos, skylės ir padėties nustatymo grioveliai, gali būti suformuotos vienu žingsniu be antrinio apdorojimo. Galime tiekti visos serijos modifikuotas PEEK pavaras: anglies pluoštu sustiprintas, stiklo pluoštu sustiprintas, antistatiškas ir didelio atsparumo dilimui klases.
Techninė pastaba: PEEK pasižymi greita kristalizacija ir dideliu susitraukimu. Įprasti įpurškimo nustatymai sukels įdubimo žymes ant danties viršaus, įtrūkimų, matmenų nuokrypių, blyksnių ir trapių dantų. Kvalifikuotai gamybai reikalingi specialūs liejimo parametrai ir pastovios temperatūros formos.
|
Prekė |
Detalės |
|---|---|
| Produkto pavadinimas | PEEK pavara |
| Turima medžiaga | Grynas PEEK, stiklo pluoštu sustiprintas PEEK, anglies pluoštu sustiprintas PEEK, medicininis PEEK, maistinis PEEK |
| Spalva | Juoda, smėlio spalvos |
| Modulio diapazonas | 0,3-6,0 |
| Dantų skaičius | 10-200 |
| Apdirbimo tikslumas | ±0,01 mm; itin didelis tikslumas iki ±0,005 mm |
| Pasirinktinės parinktys | Nestandartinis modulis, specialus danties profilis, pasirinktinis storis, angos skersmuo ir aukštis |
| Politikos pavyzdys | Galima derėtis |
| Sertifikatai | ISO9001, RoHS, REACH, biologinio suderinamumo bandymo ataskaita |

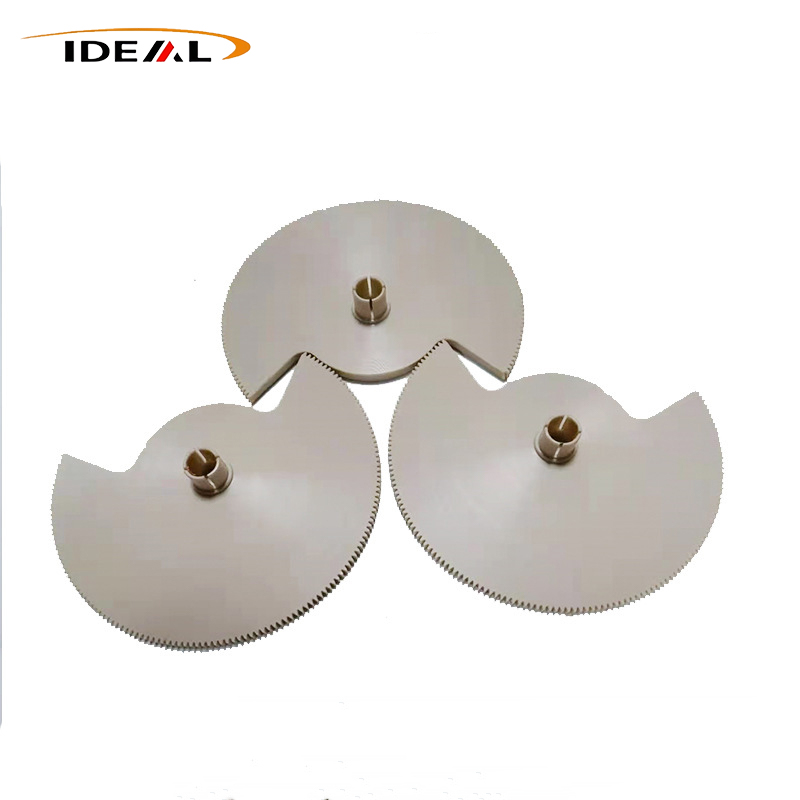

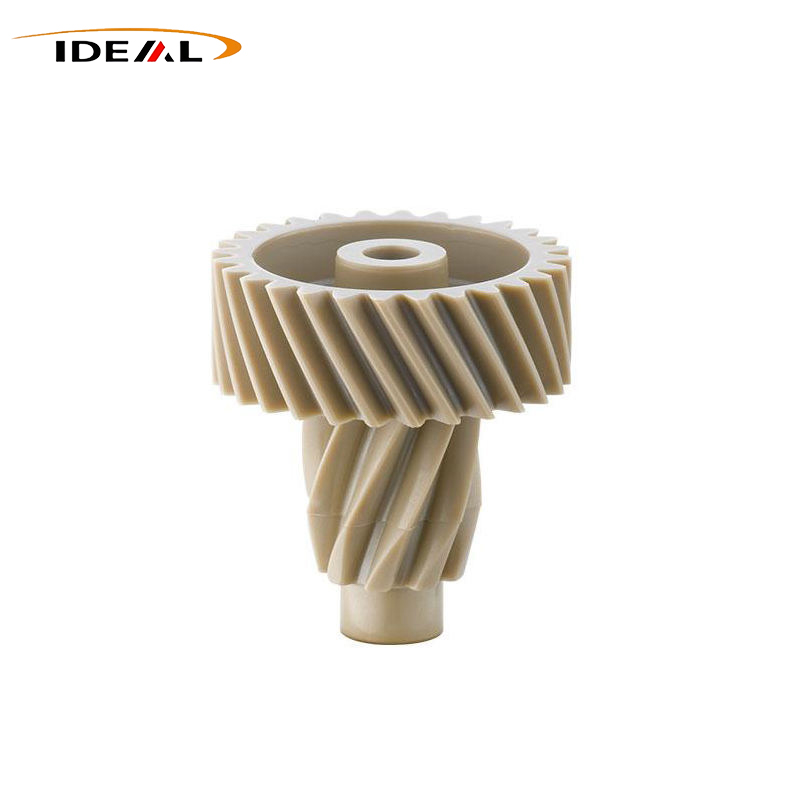

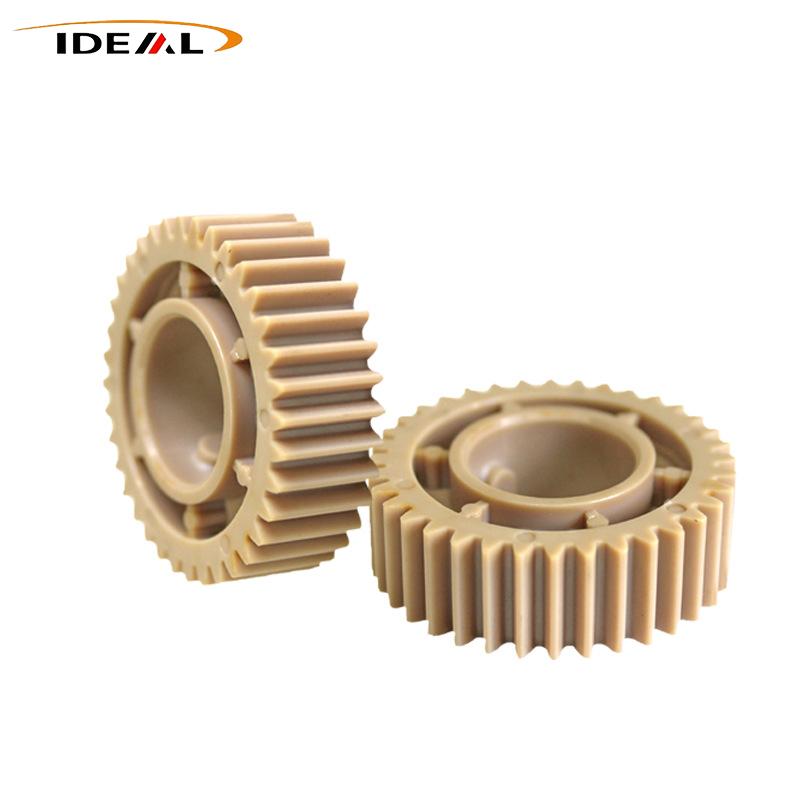

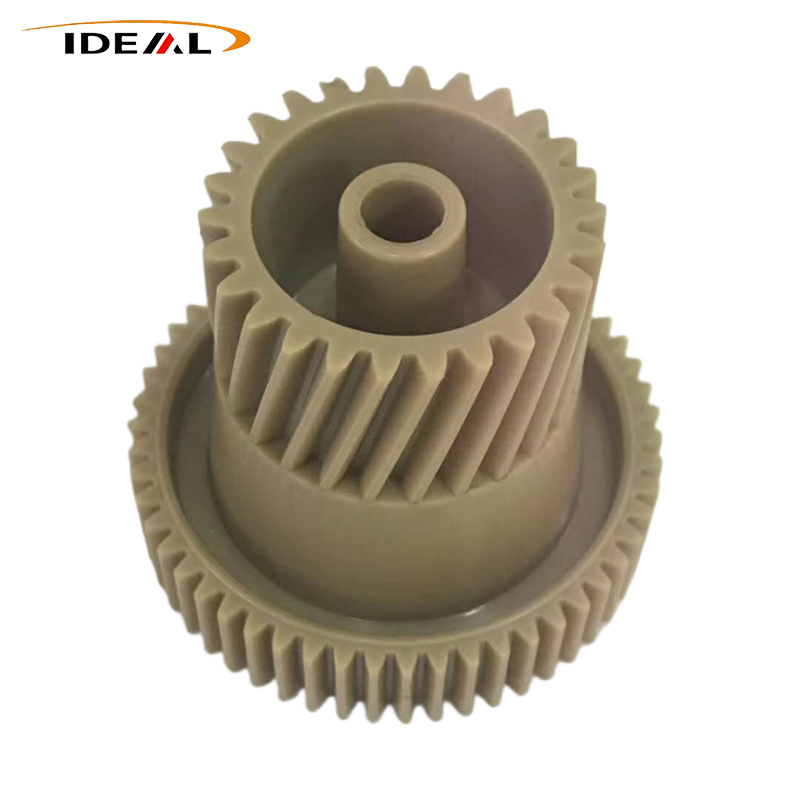

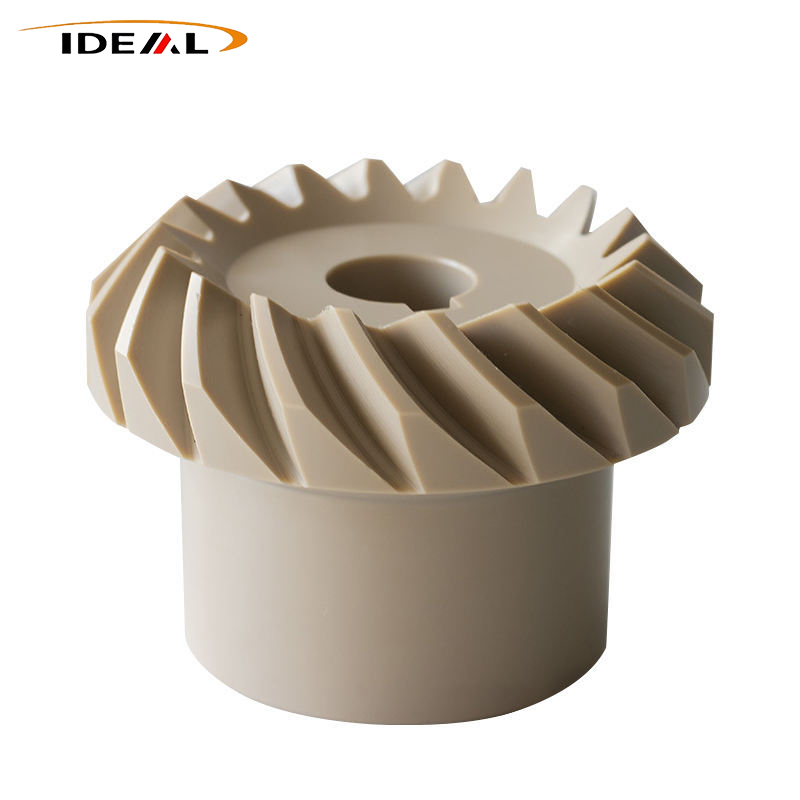

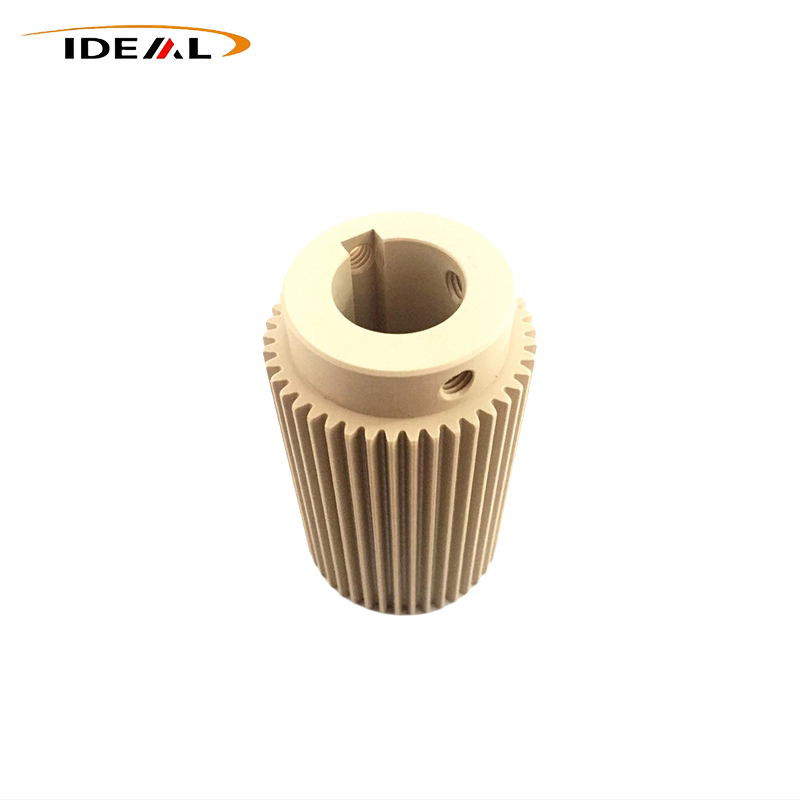

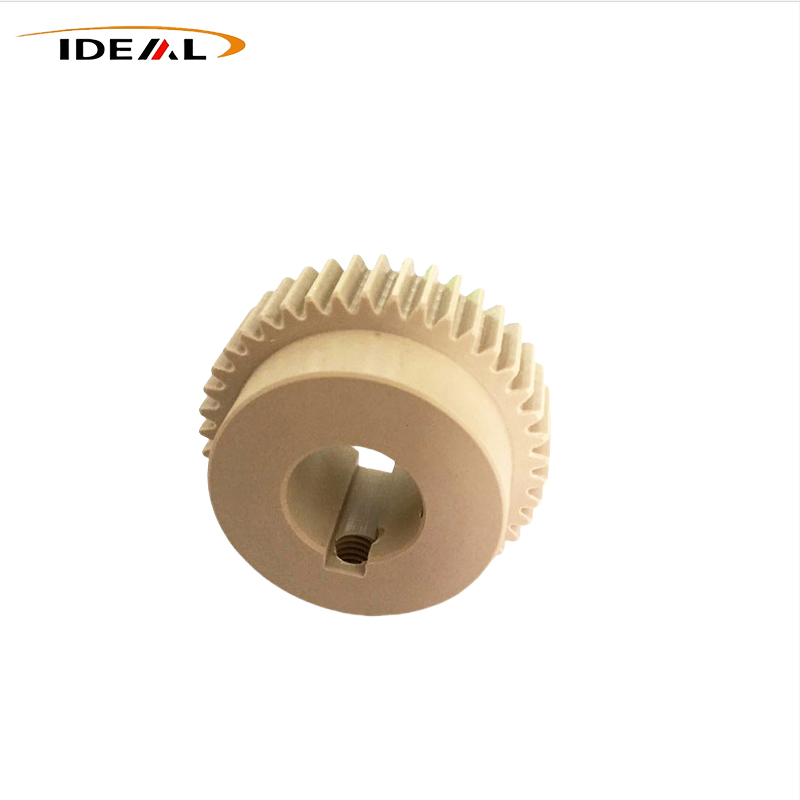

| Pavarų tipai | Spyruokliniai krumpliaračiai, sraigtiniai krumpliaračiai, kūginiai krumpliaračiai, sliekinės pavaros, sliekiniai velenai, planetinės krumpliaračiai, netaisyklingos specialios formos krumpliaračiai |
PEEK krumpliaračiai lenkia nailonines, POM, PU ir metalines krumpliaračius atsparumu karščiui, atsparumui dilimui, savaiminiam tepimui, antikorozijai, triukšmo mažinimui, lengvu svoriu ir matmenų stabilumu.
Jie išlaiko konstrukcijos tvirtumą ir stabilų perdavimo tikslumą nuolatinio darbo aukštoje temperatūroje sąlygomis. Įprastos plastikinės krumpliaračiai suminkštės, šliaužia ir labai susidėvės aukštesnėje nei 100°C temperatūroje, todėl gali užstrigti transmisija. Mūsų krumpliaračiai patikimai tinka aukštos temperatūros džiovinimo mašinoms, šildymo gamybos linijoms ir terminiams konvejeriams, prailgindamos tarnavimo laiką karštoje aplinkoje.
PEEK sveria tik apie 30% metalo. Sumažėjusi sukimosi inercija leidžia greičiau paleisti įrangą, jautriau reaguoti ir sumažinti energijos sąnaudas. Plačiai naudojamas naujos energijos transporto priemonėse, robotų jungtyse ir didelės spartos transmisijos moduliuose, siekiant pagerinti bendrą judėjimo tikslumą ir dinamišką valdymą.
Dėl mažo trinties koeficiento ir savaiminio sutepimo šios pavaros pašalina dažną alyvos ar tepalo priežiūrą. Jie atsparūs dilimui, nuovargiui ir šliaužimo deformacijai, kai ilgai važiuoja dideliu greičiu ir kartojasi stūmoklinė transmisija.
PEEK nesioksiduos ir nerūdys kaip metaliniai komponentai. Jis atsparus stiprioms rūgštims, stipriam šarmui, organiniams tirpikliams, pramoniniams tepalams, sūraus vandens, jūros vandens ir druskos rūko erozijai, tinka atšiaurioms korozinėms darbo sąlygoms.
Mažas šiluminio plėtimosi koeficientas ir geras atsparumas valkšnumui užtikrina minimalią deformaciją po pasikartojančių temperatūros ciklų ir nuolatinio apkrovos slėgio. Taip išvengiama padidinto tvirtinimo tarpo ir transmisijos tikslumo praradimo.
Dėl atsparumo karščiui, atsparumo korozijai, priežiūros nereikalaujančio savaiminio tepimo, mažo triukšmo, lengvo svorio ir didelio tikslumo PEEK pavaros yra tinkamiausios aukščiausios klasės tiksliųjų mašinų transmisijos dalys ekstremaliomis darbo sąlygomis.
Idealiai lengvi, triukšmą mažinantys ir energiją taupantys atnaujinimo komponentai automobilių gamintojams. Tipinės naudojimo sritys: variklio VVT pavaros, alyvos/vandens siurblio pavaros, transmisijos jutiklio pavaros, droselio pavaros, NEV variklio reduktoriai, akumuliatoriaus modulio reguliavimo konstrukcijos.
Automatikos linijos ir robotai reikalauja ilgalaikio atsparumo dilimui, stabilaus tikslumo ir mažai priežiūros. Šios pavaros plačiai naudojamos 6 ašių manipuliatoriams, bendradarbiaujančioms robotų jungtims, tikslioms konvejerio linijoms ir išmaniajai rūšiavimo įrangai.
Įrenginiams, dirbantiems esant rūgščių ir šarmų korozijai, panardinant į jūros vandenį ir esant stipriai druskos-rūko aplinkai. Metalinės krumpliaračiai lengvai rūdija arba užstringa, o įprasti plastikai neatitinka antikorozinių reikalavimų. Šios pavaros suteikia ilgalaikius transmisijos sprendimus šiems sudėtingiems scenarijams.
Guangzhou IDEAL yra originalus PEEK pavarų gamintojas. Mums priklauso vidinės liejimo dirbtuvės, pilni didelio tikslumo CNC ir penkių ašių apdirbimo centrai ir PEEK įpurškimo dirbtuvės, todėl sumažinamos papildomos tarpininkų išlaidos.
1. Sutelkite dėmesį į didelio tikslumo pažangių plastikinių pavarų kūrimą ir masinę gamybą, aptarnaujančius pasaulinius pirkėjus iš pramonės įrangos, medicinos prietaisų, automobilių ir automatikos sektorių.
2. Optimizuotas apdorojimas išsprendžia klasikinius PEEK gamybos iššūkius: prastą sklandumą, nepakankamą plombavimą, nepilną dantų formavimą ir suvirinimo linijas. Gatavi krumpliaračiai turi vienodą tankį, pilną danties profilį ir stabilią partijos konsistenciją.
3. Žaliavų garantija: 100% originalus PEEK; klientai gali pasirinkti žaliavos prekės ženklą ir rūšį.
4. Griežta kokybės kontrolė: visų matmenų patikra, kurią atlieka pavarų tikrintuvai ir CMM; partijos mėginių ėmimo aukštoje temperatūroje, nusidėvėjimo ir korozijos savybių bandymai; viso proceso atsekamumas su nedideliu partijų skirtumu.
5. Galimi bendradarbiavimo režimai: tiesioginis užsakymas, pavyzdžių kūrimas, brėžiniais pagrįstas pritaikymas, OEM ir ODM masinė gamyba.
Nailono ir POM pavaros tinka tik normalios temperatūros ir mažos apkrovos naudojimo atvejais. Jie deformuojasi ir greitai nusidėvi aukštesnėje nei 100°C temperatūroje. Šios pavaros gali nepertraukiamai veikti 260 °C temperatūroje ir pasižymi daug geresniu atsparumu nusidėvėjimui, nuovargiui ir matmenų stabilumui, todėl tai yra ideali galimybė atnaujinti aukščiausios klasės įrangą.
Daugumoje projektų, kuriems reikalinga tiksli transmisija, tylus veikimas, lengvas svoris ir atsparumas korozijai, šios pavaros gali visiškai pakeisti metalines. Esant didelio sukimo momento ir didelės apkrovos sąlygoms, anglies pluoštu sustiprintos pavaros gali pakelti keliamąją galią, tuo pačiu sumažinant triukšmą ir komponentų kainą.
Taip. Galime pagaminti bet kokios specifikacijos ir specialių formų krumpliaračius pagal Jūsų CAD brėžinius, fizinius pavyzdžius ar realius darbinius parametrus. Teikiame vieno langelio paslaugas, apimančias konsultacijas dėl sprendimų, apdirbimą, tikrinimą ir OEM masinę gamybą.
Žinoma. Mūsų medicininės ir maistinės PEEK medžiagos yra biologiškai suderinamos, netoksiškos ir atlaiko pakartotinę sterilizaciją aukštoje temperatūroje, puikiai derančios medicinos prietaisus ir maisto perdirbimo mašinas.
