Prekės aprašymas

PEEK tarpikliai yra tikslūs sandarinimo komponentai, pagaminti iš didelio našumo polieterio eterketono, priskiriami aukščiausios kokybės specialių inžinerinių plastikinių sandariklių kategorijai. Skirtingai nuo gumos, PTFE ar nailono tarpiklių, jie pasižymi subalansuotu tvirtumo, pastovaus matmenų stabilumo ir patikimo sandarinimo deriniu. Jie plačiai naudojami statiniam sandarinimui, tarpų amortizacijai ir elektros izoliacijai sudėtingomis darbo sąlygomis, įskaitant aukštą temperatūrą, intensyvią cheminę koroziją, vakuuminę aplinką ir dažną grįžtamąjį judėjimą.

Polieterio eterketono (PEEK) tarpikliai, klasifikuojami kaip plokščios statinės sandarinimo dalys, atlieka vieną pagrindinį tikslą: sandarina sąsają, kad blokuotų skysčių ir dujų nuotėkį. Jų funkcija labai skiriasi nuo PEEK poveržlių, kurios skirtos tarpams, apkrovoms, trinties mažinimui, izoliacijai ir tolygiai varžtų slėgio sklaidai. Dauguma jų yra plonų lakštų. Tvirtas kontaktas tarp jų viršutinės ir apatinės plokštumų ir flanšo paviršių sukuria sandarinimo efektą.

Priešingai nei elastingi sandarikliai, pvz., O-žiedai, tai yra standūs ir pusiau standūs komponentai, kuriems nėra būdingos atšokimo galimybės. Sandarinimas pasiekiamas tik dėl surinkimo išankstinės apkrovos jėgos.

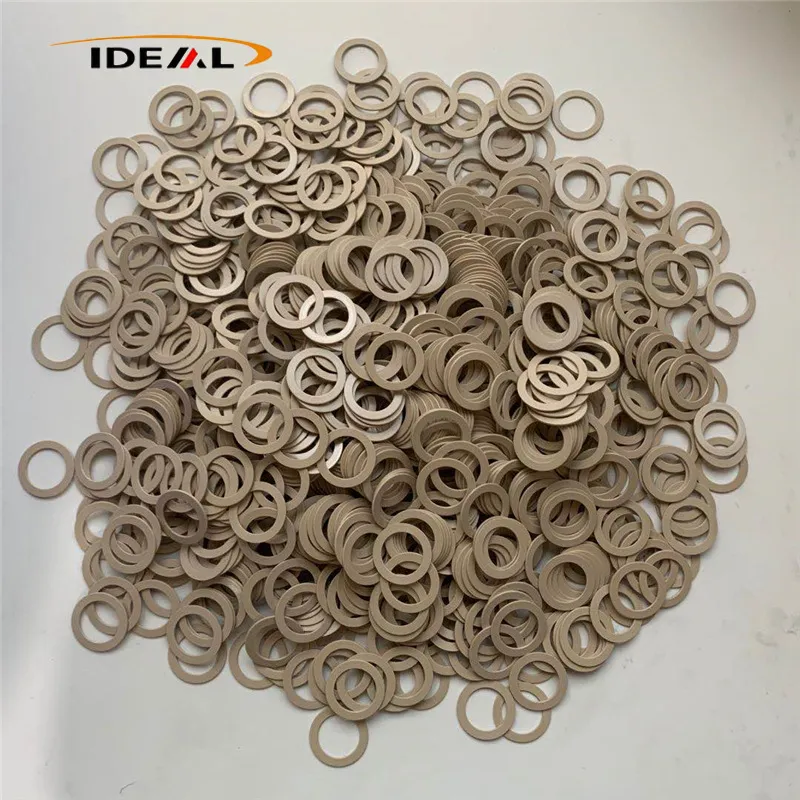

PEEK gaskets

Produktų klasifikacija ir funkcionalumas

PEEK žiedai yra plati apskritų polimerinių komponentų šeima, o ne viena fiksuoto tipo pramoninė dalis. Pagamintos su vienoda apvalia geometrija, šios PEEK dalys yra funkciškai atskirtos, kad atitiktų įvairius pramoninio sandarinimo ir mechaninio padėties nustatymo scenarijus. Mūsų platus produktų asortimentas apima visą pagrindinių specifikacijų spektrą:

PEEK poveržlės ir tarpinės
PEEK atsarginiai žiedai
PEEK sandarinimo žiedai
PEEK atraminiai žiedai

Kiekvienas PEEK žiedo tipas tarnauja unikaliam, tiksliniam tikslui integruotose sandarinimo sistemose, bendradarbiaujant, kad užtikrintų stabilų ir patikimą įrangos veikimą:

Atsarginiai PEEK žiedai: efektyviai apsaugo sandarinimo žiedus ir pagrindinius sandarinimo elementus nuo ekstruzijos deformacijos ir gedimo esant ekstremalioms aukšto slėgio eksploatavimo sąlygoms
PEEK sandarinimo žiedai: tarnauja kaip šerdies izoliacinis sluoksnis, sulaikantis skystą ir dujinę terpę, stabdantis nuotėkį tarp sistemos
O-žiedai: užtikrina nuolatinę elastingą suspaudimo jėgą, užtikrinant sandarų ir ilgalaikį mechaninių mazgų sandarinimo stabilumą

Savaime sutepa ir atspari dilimui

PEEK žiedai plačiai naudojami kaip izoliacinės tarpinės ir dilimo įdėklai trinties poroms, montuojami tarp besisukančių velenų ir įrangos ertmių. Naudojant PEEK būdingas savaiminio tepimo savybes, šie žiedai užtikrina patikimą sausos trinties veikimą be alyvos ir suteikia didelę mechaninę naudą:

Sumažinkite paviršiaus trintį ir laipsnišką komponentų susidėvėjimą
Apsaugokite vertingus metalinius velenus ir įrangos korpusus nuo dilimo
Sumažinkite mechaninį veikimo triukšmą, kad įranga veiktų sklandžiau
Prailginkite bendrą besisukančių ir perdavimo sistemų tarnavimo laiką

Didelio tikslumo padėties nustatymas ir ypatingas matmenų stabilumas

PEEK žiedai, naudojami kaip didelio stabilumo ribinės apykaklės ir nuo pasislinkimo fiksuojantys žiedai, užtikrina tikslią mechaninę padėtį. Įrengti išskirtiniu atsparumu šliaužimui, jie išlaiko tvirtą matmenų tikslumą esant nuolatinei aukštai temperatūrai ir aukštam slėgiui, o pagrindiniai privalumai yra tokie:

Efektyviai apribokite judančių dalių ašinį judėjimą ir stabilizuokite surinkimo tarpus
Išsaugokite visišką matmenų vientisumą esant ilgalaikėms ekstremalioms darbo apkrovoms
Pašalinkite dalių poslinkį ir padėties nuokrypį ilgo ciklo įrangos veikimo metu
Nuolat išlaikykite didelio tikslumo mechaninį suderinimo tikslumą

Universalus pramoninis pritaikymas

PEEK žiedai, pranokstantys tradicinius metalinius analogus, pasižymi puikiu patvarumu aplinkai ir prisitaikymu prie įvairių scenarijų, tinkami griežtai pramoninei darbo aplinkai. Pagrindiniai jų taikymo pranašumai yra šie:

Sandarinimo pagalba ir vibracijos mažinimas: Optimizuotas siurbliams, vožtuvams ir sukamajai įrangai, kad būtų padidintas sandarinimo sandarumas, kartu sugeriant vibraciją ir sumažinant veikimo triukšmą
Platus cheminis atsparumas: atlaiko eroziją nuo hidraulinės alyvos, aušinimo skysčio, silpnos rūgšties, silpno šarmo ir druskos purškimo
Pagrindinių komponentų apsauga: izoliuokite ir apsaugokite vidines pagrindines cheminių skysčių sistemų ir atviroje jūroje esančių jūrinių mašinų dalis
Alternatyva be rūdžių: visiškai venkite rūdijimo ir metaliniams žiedams būdingų oksidacijos sutrikimų

Medžiagų savybės ir profesionalios gamybos technologijos

PEEK būdingos medžiagos savybės – aukšta lydymosi temperatūra, didelis lydalo klampumas ir greitas kristalizacijos greitis – lengvai sukelia vidinį liekamąjį įtempį, įdubimo žymes, formos iškraipymą ir prastą apskritimą tikslaus apdorojimo metu. Siekdami pašalinti būdingus medžiagų defektus ir pasiekti ilgalaikį matmenų nuoseklumą, mes priimame du brandžius, procesų standartizuotus gamybos sprendimus: tikslų CNC apdirbimą ir aukštos temperatūros precizinį liejimą.

1 Tikslus CNC apdirbimas (su profesionaliu streso atkaitinimu)

CNC apdirbimas kartu su specialiu įtempių mažinimo atkaitinimu yra mūsų aukščiausios kokybės kritinių komponentų gamybos procesas, plačiai pritaikytas didelio tikslumo PEEK žiedų gamybai. Taikomi scenarijai, apdorojimo skausmo taškai ir mūsų optimizuoti techniniai sprendimai yra surūšiuoti toliau esančioje lentelėje:

Prekė	Detalės
Taikomi scenarijai	Vakuuminės kameros priedai, puslaidininkinės įrangos dalys, didelio tikslumo sandarinimo komponentai, pagal užsakymą pagaminti itin ploni specialios formos tarpikliai ir sudėtingi kelių skylių ruošiniai; užtikrina itin tikslius matmenis, itin griežtą tolerancijos kontrolę ir puikią plokštumo konsistenciją
Apdorojimo rizika ir nesėkmių priežastys	Likęs vidinis įtempis susidaro dėl pjovimo trinties šilumos, mechaninio suspaudimo slėgio ir nepagrįsto sluoksninio pjovimo. Susikaupęs įtempis sukelia po apdorojimo deformaciją, plokštumo pablogėjimą ir matmenų poslinkį. Produktai gali praeiti pirminę patikrą, tačiau po pasikartojančių terminių ciklų palaipsniui deformuotis, dėl ko gali nutekėti sandariklis
Standartiniai optimizavimo sprendimai	1. Optimizuokite pjovimo parametrus naudodami sumažintą padavimo greitį ir segmentuotą frezavimą, kad sumažintumėte momentinį pjovimo įtempį 2. Prieš baigdami tikslų pjovimą, po grubaus apdirbimo pritaikykite natūralų kambario temperatūros senėjimą 3. Įdėkite lanksčias tvirtinimo įtaisas itin plonoms tarpinėms, kad išvengtumėte tvirtos suspaudimo deformacijos 4. Įdiekite gradientinį kaitinimą ir lėtą atkaitinimą aušinant, kad užbaigus apdailą būtų visiškai pašalintas liekamasis įtempis
Itin plonas tarpiklio tirpalas (<0,5 mm)	Itin ploni ruošiniai pasižymi mažu standumu ir yra linkę į vibraciją bei pjovimo deformacijas. Mes naudojame pagalbinius atraminius įtaisus, sumažintą suklio greitį ir mažesnį vieno sluoksnio pjovimo gylį, kad stabilizuotume pjovimo jėgą ir užtikrintume nuoseklų storio toleranciją

2 Aukštos temperatūros tikslusis įpurškimas

Aukštos temperatūros tikslumas įpurškimas daugiausia naudojamas ekonomiškai masinei standartinių PEEK sandarinimo dalių gamybai. Apribotas PEEK medžiagų charakteristikų, šis procesas turi taikomus diapazonus ir technines ribas. Visi proceso iššūkiai ir standartizuotos optimizavimo priemonės yra apibendrinti toliau esančioje lentelėje:

Prekė

Detalės

Taikomi scenarijai

Tinka didelių partijų, vidutinio tikslumo standartinėms plokščioms PEEK tarpinėms. Netaikoma itin plonoms ir sudėtingos struktūros tikslioms tarpinėms, nes netolygus sienelės storis lengvai sukelia vidinio įtempio koncentraciją ir matmenų poslinkį po operacijos.

Pagrindiniai techniniai iššūkiai

PEEK pasižymi dideliu lydalo klampumu ir nesubalansuotu kristalizacijos susitraukimu. Tradicinis greitas išardymas ir greitas aušinimas sulaiko didžiulį liekamąjį įtampą, sukeliantį deformaciją ir dydžio nuokrypį kintant temperatūros ciklams. Dėl prasto lydalo sklandumo taip pat susidaro nepilnas užpildymas, susidaro oro burbuliukai, skylutės ir kriauklės žymės

Pilna procesų optimizavimo sistema

1. Visiškai išdžiovinkite neapdorotas PEEK granules, kad pašalintumėte drėgmės sukeltus defektus

2. Tiksliai sukalibruokite pelėsių temperatūrą, įpurškimo slėgį ir laikymo laiką

3. Išardę formą, pritaikykite natūralų lėtą aušinimą ir uždrausti greitą gesinimą vandeniu

4. Perkurkite vartų išdėstymą, kad subalansuotumėte lydalo srautą ir suvienodintumėte susitraukimo greitį

5. Prailginkite pakavimo laiką ir įgyvendinkite privalomą atkaitinimą po formos

6. Optimizuokite išmetimo angas, vidutiniškai padidinkite įrangos temperatūrą ir sureguliuokite įpurškimo parametrus, kad pašalintumėte užpildymo defektus

Informacija apie produktą

Produkto pavadinimas:Polieterio eterketono (PEEK) tarpikliai

Medžiaga:Neužpildytas PEEK, užpildytas anglimi PEEK, užpildytas grafitu PEEK

Spalva:Juoda, smėlio spalvos

Standartinis storio diapazonas:0,15 mm / 0,2 mm / 0,3 mm / 0,5 mm / 1 mm / 2 mm / 3 mm ~ 15 mm

Itin ploni pasirinktiniai dydžiai:Itin plonas < 0,5 mm yra didelio tikslumo apdirbimo kategorija, todėl reikia iš anksto pranešti apie proceso planą.

CNC apdirbimo tikslumas:Išorinio skersmens / vidinio skersmens leistina nuokrypa: ±0,02 ~ ±0,05 mm, storio paklaida: ±0,03 ~ ±0,06 mm

Liejimo formos liejimo tikslumas:Išorinio skersmens / vidinio skersmens leistina nuokrypa: ±0,05 ~ ±0,10 mm, storio paklaida: ±0,08 ~ ±0,15 mm

Pavyzdys:Reikia derėtis

Sertifikatai:ISO9001, RoHS, REACH

Tarpiklių tipai:Žiedinės plokščios polieterketono (PEEK) tarpinės, kelių skylių flanšinės tarpinės, netaisyklingos formos tarpinės, itin plonos PEEK sandarinimo tarpinės

Produkto savybės

Dėl unikalios polieterio eterketono molekulinės struktūros polieterketono (PEEK) tarpikliai visapusiškai pranoksta nailoninius, POM, PTFE, guminius ir metalinius tarpiklius. Sukurtos sandarinimo ir tarpų nustatymo užduotims atlikti, jie išlaiko stabilų veikimą ekstremaliomis eksploatavimo sąlygomis, įskaitant aukštą karštį, cheminį poveikį, vakuuminę aplinką ir pakartotinį ciklinį suspaudimą.

1. Efektyvi elektros izoliacija

Neužpildyti pirminiai polieterio eterketono (PEEK) tarpikliai sukuria efektyvų elektrinį atskyrimą tarp suporuotų metalinių komponentų. Jie blokuoja elektros laidumą, slopina elektrocheminę koroziją ir sumažina trumpojo jungimo riziką, dažnai naudojamos naujose energijos baterijose, elektriniuose valdymo blokuose ir tikslioje elektroninėje įrangoje.

2. Platus darbinės temperatūros diapazonas

Priskiriamas prie aukščiausios klasės karščiui atsparių inžinerinių plastikų, PEEK siūlo nuolatinę iki 260°C eksploatavimo temperatūrą ir trumpalaikį didžiausią atsparumą iki 330°C. Jis išlieka kietas -60 °C temperatūroje, nesutrupėdamas nuo šalčio. Esant nuolatiniam flanšo slėgiui esant aukštai temperatūrai, PEEK slopina šliaužimą ir stabiliai išlaiko išankstinę suspaudimo apkrovą, o ne plonėja laikui bėgant.

3. Stabili sandarinimo išankstinė apkrova

Išskirtinės apsaugos nuo šliaužimo savybės padeda PEEK išlaikyti vienodą storį esant pasikartojančiam flanšo suspaudimui ir šiluminėms apkrovoms. Kaip sandarinimo tarpikliai, jie kontroliuoja agregatų tarpus, slopina vibraciją ir paviršiaus dilimą automatinėse transmisijos sistemose ir robotų mazguose.

4. Puikus cheminis atsparumas

Dauguma organinių tirpiklių negali ištirpinti PEEK. Jis išlieka stabilus silpnose rūgštyse, silpnuose šarmuose, tepaluose ir šaltnešiuose, apsaugo įrangą nuo cheminės erozijos. Dėl to PEEK tarpikliai yra tinkamiausias sprendimas cheminių skysčių apdorojimo linijose ir laboratoriniuose analizės aparatuose.

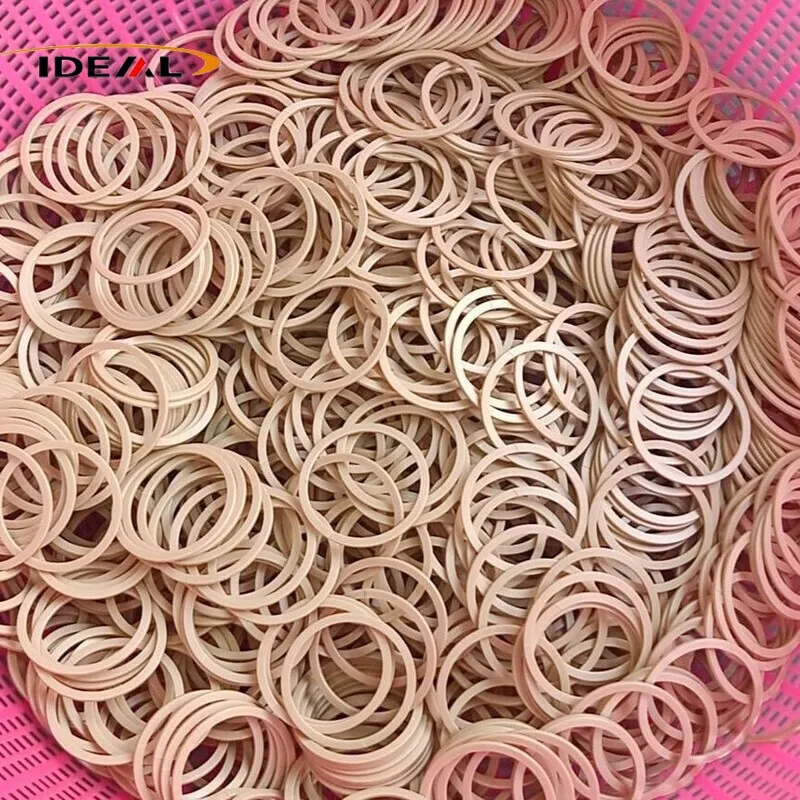

PEEK gaskets

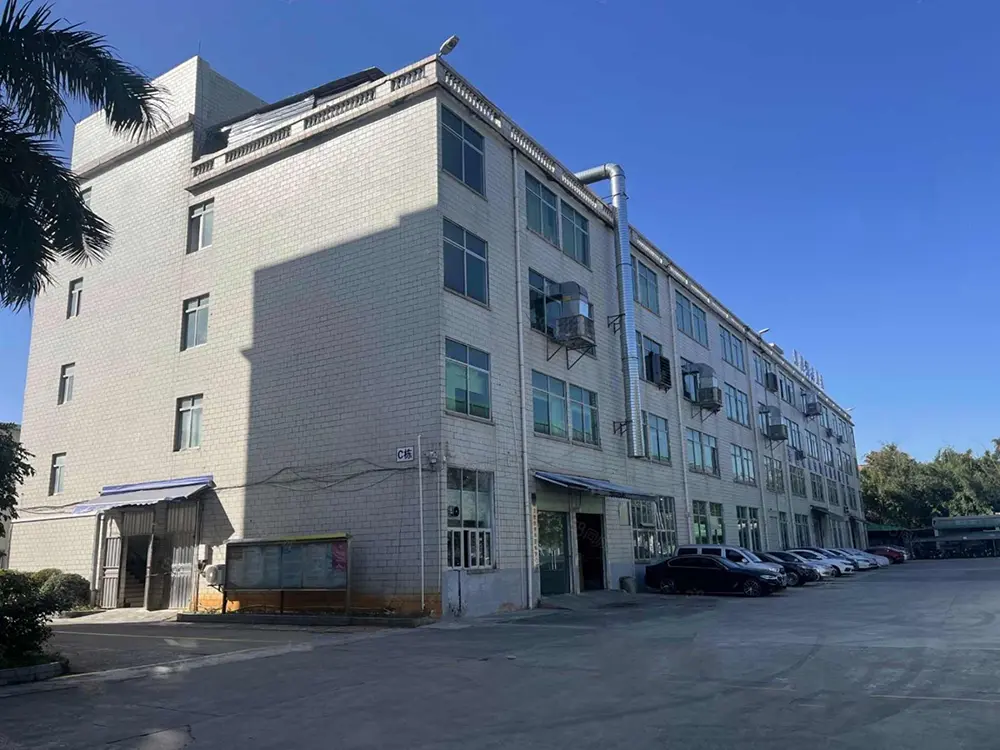

Mūsų gamykla

1. Įmonės pagrindinė jėga

- 15 metų PEEK tarpiklių ir sandarinimo komponentų specializacija

- Dviguba gamybos patirtis: tikslus CNC apdirbimas + formų liejimas

- Įrengtos didelio tikslumo CNC tekinimo staklės, frezos, apdirbimo centrai, 5 ašių staklės

- Vidinis įpurškimo cechas be dulkių ir galimybė kurti visas formas

2. Žaliavos užtikrinimas

- Tik 100% gryna PEEK derva; jokių perdirbtų ar sumaišytų medžiagų

- Visas partijos atsekamumas su medžiagų duomenų lapais ir oficialiu COA

- Galimos individualios medžiagų klasės pagal kliento techninius reikalavimus

3. Matmenų ir sandarinimo tikslumas

- Pagaminta 100% pagal kliento brėžinius (storis, ID, OD, skylių padėtis)

- Didelio tikslumo paklaida: ±0,005 mm – ±0,02 mm

- Griežta lygumo kontrolė; nulinis deformavimas itin plonoms tarpinėms

- Tiksli kelių angų padėtis, kad būtų lengva surinkti flanšą ir sureguliuoti varžtus

4. Itin švari puslaidininkių ir vakuuminių gaminių gamyba

- Ultragarsinis valymas + džiovinimas be dulkių, skirtas naudoti švarioje patalpoje ir vakuume

- Mažai išmetamų dujų, mažai dalelių ir mažai lakiųjų emisijų kontrolė

- Galutinė vakuuminė pakuotė, kad būtų išvengta užteršimo

5. Streso mažinimas ir stabilumo kontrolė

- Privalomas visų polieterio eterketono (PEEK) tarpiklių gradientinis atkaitinimas

- Pašalina apdirbimo, liejimo įtempius ir vidinį medžiagos įtempį

- Apsaugo nuo ilgalaikio deformacijos, nuotėkio ir deformacijos veikiant karščiui

- Pranašesnis už konkurentus, kurie praleidžia atkaitinimą ir valymą, kad sumažintų išlaidas

6. Kokybės vadybos sistema

- Pakopinis QC, skirtas bendriems pramoniniams ir aukščiausios klasės vakuuminiams / švarių patalpų rūšims

- Visa plokštumo, kietumo ir matmenų tolerancijos tikrinimo įranga

- Procesas suderintas su realiomis darbo sąlygomis, kad būtų išvengta gedimų lauke

7. Pagrindinės medžiagos ir produktai

- Fokusas: PEEK ir aukštos kokybės fluoroplastikai

- Produktai: sandarinimo tarpinės, dilimo žiedai, buferinės dalys, tikslūs konstrukciniai komponentai

- Vieno langelio sprendimas: medžiagų pasirinkimas → dizainas → apdirbimas → gatavos detalės

8. Tikslinės programos

- Cheminių skysčių įranga

- Naujas energijos akumuliatoriaus komplektas

- Puslaidininkinės ir vakuuminės sistemos

- Laboratoriniai prietaisai ir tikslūs prietaisai

9. Pasaulio paslaugų įsipareigojimas

- Griežti kokybės standartai ilgalaikėms tarptautinėms partnerystėms

- Individualūs sprendimai ir stabilus pristatymas

- Profesionalus aukščiausios klasės sandarinimo programų palaikymas visame pasaulyje

DUK

1 klausimas: įpurškimo formos PEEK tarpinės kainuoja pigiau už identiškus matmenis. Ar jie gali tiesiogiai pakeisti CNC apdirbtus, skirtus vakuuminiam sandarinimui?

A1: Mes nerekomenduojame šio pakeitimo. Įpurškimas palieka didesnį liekamąjį vidinį įtempį ir padidina paslėptų porų gaminio viduje galimybę. Mažai išmetamųjų dujų ir švaraus vakuuminio darbo scenarijuose visada geriausia pasirinkti CNC apdirbtą PEEK tarpiklį, pagamintą iš pirminės dervos su atkaitinimu nuo įtempių ir valymo be dulkių.

2 klausimas: ar storesnė PEEK plastikinė tarpinė visada užtikrina geresnius sandarinimo rezultatus?

A2: Taip nėra. Sandarinimo efektyvumas priklauso nuo plokščio paviršiaus tvirtinimo sandarumo, surinkimo išankstinės apkrovos ir medžiagos atsparumo šliaužimui. Tinkamas storis turi atitikti suprojektuotą jūsų įrangos tarpą. Pernelyg stori arba ploni tarpikliai pakeis varžtų išankstinio apkrovimo vertes ir pablogins ilgalaikį sandarinimo stabilumą.

3 klausimas: ar po atkaitinimo polieterketono tarpiklių matmenys vis tiek nukryps?

A3: Standartinis gradiento atkaitinimas pašalina didžiąją dalį liekamųjų įtempių ir drastiškai sumažina matmenų poslinkio riziką. Nedidelė deformacija vis tiek gali atsirasti esant ekstremaliam apkrovimui, drastiškam temperatūros ciklui arba naudojant žemos kokybės žaliavą. Naudojant itin tikslią įrangą, patariame pridėti gatavo produkto senėjimo patikrinimo procedūrą, kad būtų užtikrintas papildomas stabilumas.
