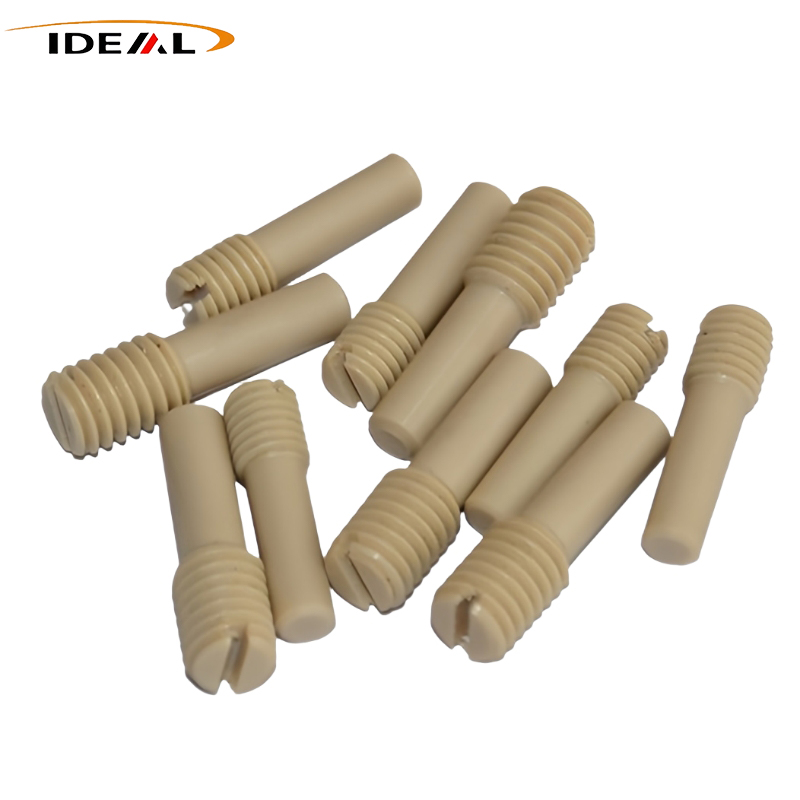

PEEK varžtai, taip pat žinomi kaip PEEK varžtai arba polieterketono tvirtinimo detalės, yra nemetalinės tvirtinimo detalės, pagamintos iš PEEK (polieterketono) pagrindo. Palyginti su metaliniais varžtais, jie pasižymi puikiu cheminiu atsparumu, elektros izoliacija, nemagnetinėmis savybėmis ir mažu svoriu montuojant įrangą atšiauriomis darbo sąlygomis. Galimi pirminės PEEK ir sustiprintos klasės, PEEK varžtai atitinka skirtingus stiprumo, atsparumo dilimui, atsparumo temperatūrai ir matmenų stabilumo reikalavimus.
„Ideal Plastic“ yra Kinijos specialių inžinerinių plastikinių komponentų gamintojas. Jo PEEK varžtai galimi gryno PEEK, anglies pluoštu sustiprinto PEEK, stiklo pluoštu sustiprinto PEEK ir tepalu modifikuoto PEEK, kurių medžiagos ir apdirbimo galimybės parenkamos pagal reikiamą temperatūrą, cheminį poveikį, elektrines savybes, susidėvėjimo ir matmenų reikalavimus.
| Produkto pavadinimas | Polieterio eterketono (PEEK) varžtai |
| Medžiaga | Virgin PEEK, 30% anglies pluoštu sustiprintas PEEK, 30% stiklo pluoštu sustiprintas PEEK, PTFE + grafitas + anglies kompozitas, tepamas modifikuotas PEEK |
| Spalva | Juoda, smėlio spalvos (galimos individualios spalvos) |
| Dydžiai | metrinis, imperinis |
| Sandėlyje Dydžiai | M2-M12 |
| Individualūs dydžiai | M1.6, M1.7 (labai maži dydžiai), M14 ir daugiau (dideli dydžiai) beveik niekada nėra sandėlyje ir turi būti pritaikyti pagal CNC |
| Siūlų tikslumas | Atitinka ISO 965 / DIN13 sriegio standartus; metriniai išoriniai sriegiai: 6g tikslumas; tikslios aplikacijos: 5g; imperinis UNC: numatytasis 2A. Tikslios aplikacijos (3A) |
| Bendraašiškumas (TIR) | Bendra pramoninė klasė 0,05 mm, puslaidininkių tikslumo klasė 0,02 mm |
| Matmenų tolerancijos | Tikslus CNC apdirbimas: ±0,05 mm - ± 0,02 mm, aukštos temperatūros tikslusis įpurškimas: ± 0,15 mm - ± 0,06 mm |
Medžiagos klasė lemia gatavo tvirtinimo detalės mechanines, elektrines, trinties ir aplinkos savybes. PEEK varžtai yra keturių medžiagų formulių, skirtų skirtingoms eksploatavimo sąlygoms.
1. Virgin PEEK:Didelis tvirtumas, cheminis atsparumas, elektros izoliacija, didelis pailgėjimas ir geras atsparumas smūgiams. Tinka puslaidininkinėms vakuuminėms kameroms, MRT įrangai, farmacijos ir maisto perdirbimo mašinoms.
2. 30 % anglies pluoštu sustiprintas PEEK:Didesnis standumas, atsparumas valkšnumui ir atsparumas dilimui su mažesniu šiluminio plėtimosi koeficientu. Jis yra antistatinis arba silpnai laidus, o ne elektrą izoliuojantis. Tinka naftos ir dujų įrangai, aukštos temperatūros apkrovoms ir pykinimo sąlygoms.
3. 30 % stiklo pluoštu sustiprintas PEEK:Pagerintas standumas ir atsparumas valkšnumui išlaikant elektros izoliaciją. Jis tinka aukštos temperatūros konstrukcinėms tvirtinimo detalėms ir įrankių tvirtinimo detalėms, bet nerekomenduojamas slydimo trinties arba didelio švarumo vakuuminėje aplinkoje.
4. PTFE + grafitas + anglies modifikuotas PEEK:Užtikrina labai mažą trintį ir stiprų savaiminį sutepimą su mažesniu mechaniniu stiprumu. Jis daugiausia naudojamas slydimo trinties jungtims ir paprastai yra pritaikytas CNC.
PEEK tvirtinimo detalės parenkamos atsižvelgiant į savybes, kurias sunku gauti iš įprastų metalinių tvirtinimo detalių. Faktinės savybės priklauso nuo medžiagos rūšies ir naudojimo sąlygų.
1. Elektros izoliacija:Virgin PEEK užtikrina elektros izoliaciją tais atvejais, kai laidžios metalinės tvirtinimo detalės netinka.
2. Cheminis atsparumas:Tvarkingas PEEK atlaiko daugumą rūgščių, šarmų, druskų ir organinių tirpiklių bei užtikrina atsparumą hidrolizei.
3. Nemagnetinis veikimas:Virgin PEEK nepristato magnetinių charakteristikų, susijusių su metalinėmis tvirtinimo detalėmis, todėl tinka tam tikrai MRT, optinei ir tiksliajai įrangai.
4. Mažas svoris:Virgin PEEK tankis yra maždaug penktadalis nerūdijančio plieno tankio, todėl palaiko svoriui jautrias įrangos konstrukcijas.
5. Atsparumas nusidėvėjimui ir šliaužimui:Anglies pluošto sutvirtinimas pagerina standumą, atsparumą valkšnumui ir atsparumą dilimui, kai naudojamos nuolatinės apkrovos.
Dėl šių savybių PEEK varžtai tinka ten, kur tvirtinimo reikalavimai apima ne tik mechaninį sujungimą.
Galvutės ir pavaros konfigūracija turi atitikti turimą montavimo erdvę, reikalingą guolio plotą ir surinkimo būdą.

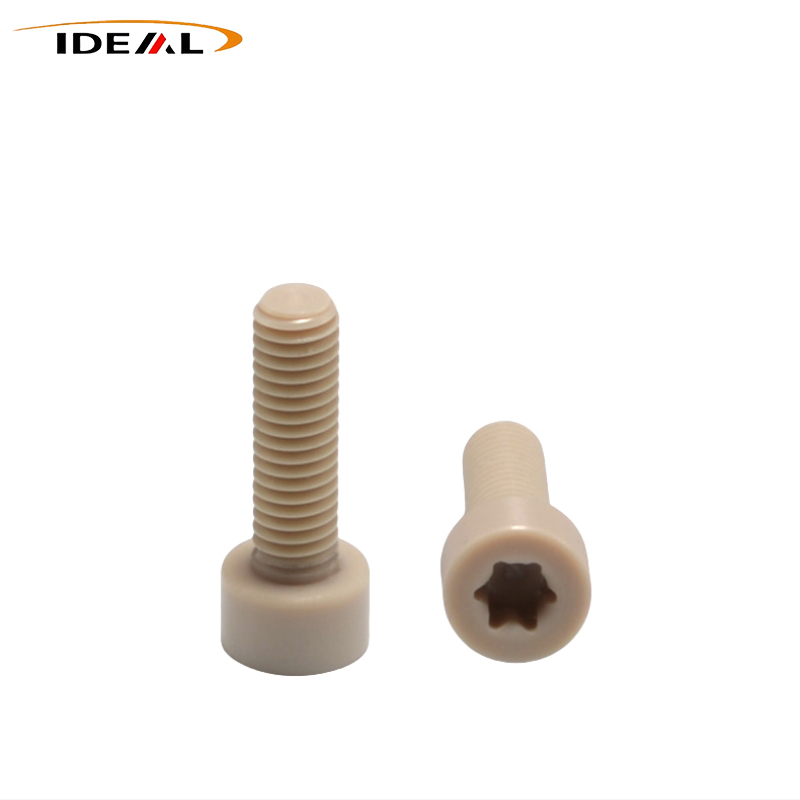

1. Šešiakampė lizdo galvutė:Cilindrinė galvutė su vidine šešiabriaune pavara. Didesnis galvutės skersmuo suteikia apibrėžtą guolio plotą ir tinka siauroms surinkimo patalpoms. M2-M12 dydžiai yra lengvai prieinami.

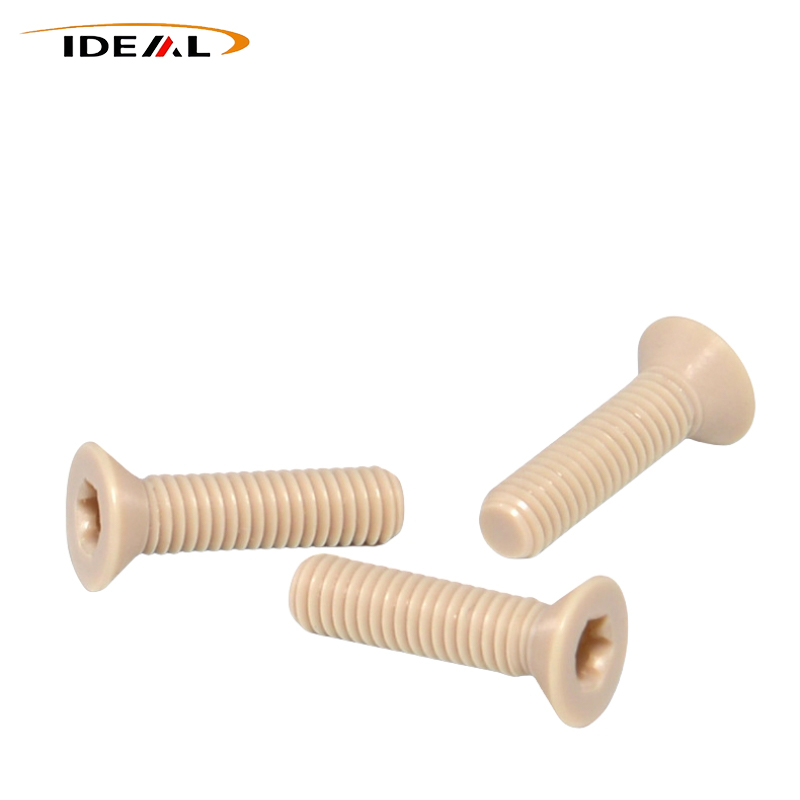

2. Šešiakampio lizdo įdubimas:90° kūginė galvutė, skirta sėdėti viename lygyje su ruošinio paviršiumi. Kad nepažeistumėte galvos, įdubimo ir tvirtinimo galvutė turi būti tinkamai suderinta.
3. Šešiakampio lizdo komplekto varžtas:Konstrukcija be galvos, skirta padėties nustatymui ir lengvam prispaudimui. Jis nėra skirtas didelėms tempimo apkrovoms.
4. Torx:Pavara tolygiau paskirsto montavimo įtampą ir gali toleruoti palyginti didesnį sukimo momentą nei vidinė šešiabriaunė pavara.
5. Išorinis šešioliktainis:Šešiakampė galvutė, skirta veržliarakčiui arba lizdui montuoti, daugiausia naudojama didesnėms M6-M12 dydžių cheminio apdorojimo įrangoms.
Medžiagos ir klasės pasirinkimas turi atitikti faktinę darbo aplinką. PEEK varžtai naudojami specializuotose srityse, įskaitant puslaidininkinę įrangą, medicinos įrangą, cheminį apdorojimą, naftą ir dujas, aviaciją ir tikslią optinę įrangą.
Labai grynas grynas PEEK užtikrina mažą dalelių išsiskyrimą, mažą dujų išsiskyrimą, atsparumą plazmai ir suderinamumą su rūgščių ir šarmų valymu. Jis naudojamas puslaidininkinėms ir vakuuminėms sistemoms, kuriose turi būti kontroliuojamas metalinis užterštumas.
30 % anglies pluoštu užpildytas PEEK užtikrina atsparumą naftai ir dujoms, sūriam vandeniui ir vandenilio sulfidui bei pagerina atsparumą valkšnumui. Taikymas apima gręžinių registravimo įrankius, jutiklių korpusus, elektroninius modulius, tankintuvų mazgus ir šulinio galvutės vožtuvus.
„Neat PEEK“ naudojamas chemijos siurbliams, vožtuvams, filtrams, reaktoriaus komponentams, pagalbiniams vamzdžių flanšų tvirtinimams ir rezervuarų priedams. Jis taip pat apsaugo nuo galvaninės korozijos, kai yra suporuotas su skirtingais metalais.
Virgin PEEK derina mažą tankį, elektros izoliaciją, nemagnetinį elgesį ir atsparumą nuovargiui. Išvardintos programos apima aviacijos elektronikos skyrius, plokštes, kabinos vidų, laikiklius, UAV jutiklių modulius ir nelaikančius palydovinius tvirtinimo elementus.
Didelio grynumo PEEK užtikrina mažą šiluminį plėtimąsi, mažą dalelių kiekį, nemagnetinį elgesį ir vibracijas slopinančias savybes. Jis naudojamas litografijos optiniuose moduliuose, spektrometruose, teleskopuose, tikslumo bandymo įtaisuose, interferometruose ir optinėse lentelėse.
„Ideal Plastic“ naudoja CNC apdirbimą, aukštos temperatūros liejimą ir kitus specialius plastiko apdorojimo metodus pritaikytiems inžineriniams plastikiniams komponentams. PEEK varžtai gali būti CNC apdirbti miniatiūrinėms tvirtinimo detalėms, smulkiems žingsniams, pečių ypatybėms, ašinėms skylėms ir kitoms sudėtingoms geometrijoms.
Tiksliųjų tvirtinimo detalių atkaitinimas ir įtempių mažinimo apdorojimas naudojamas liekamajam įtempimui ir matmenų stabilumui pašalinti. Metriniai išoriniai sriegiai gali būti pagaminti iki 6 g paklaidos, o 5 g galima naudoti tiksliam naudojimui. Imperial UNC gijos naudoja 2A kaip numatytąjį ir 3A tikslioms programoms.
Polimerinių tvirtinimo detalių kokybės kontrolė orientuota į medžiagos konsistenciją, sriegio būklę, matmenų tikslumą ir galimus defektus, tokius kaip įtrūkimai ar matmenų poslinkis.
Siūlų paviršiai tikrinami, ar nėra matomų mikroįtrūkimų, įplyšimų, apdegimo ir balinimo. Efektyvus sriegio ilgis atitinka brėžinio reikalavimus, o žingsnis ir sriegio kampas yra tikrinami pagal nurodytą standartą.
Kiekvienos užsakymo partijos dokumentacijoje gali būti atitikties sertifikatas, partijos atsekamumo numeris ir matmenų patikrinimo ataskaita.
PEEK neturėtų būti traktuojamas kaip tiesioginis didelio stiprumo plieno pakaitalas visais atvejais. Toliau nurodytos sąlygos reikalauja ypatingo dėmesio.
1. Didelės apkrovos jungtys:Nerekomenduojama ten, kur reikalinga itin didelė išankstinė apkrova ir nuolatinis fiksavimas.
2. Stiprios oksidacinės terpės:Koncentruota sieros rūgštis ir rūkstanti koncentruota azoto rūgštis gali chemiškai atakuoti PEEK.
3. Nuolatinė didelė išankstinė apkrova virš 240°C:Nuolatinė didelė išankstinė apkrova esant tokioms temperatūroms gali sukelti greitą šliaužimą ir didelį išankstinės apkrovos praradimą.
4. Pakartotinis surinkimas:Pakartotinis priveržimas gali sukelti mikroskopinius plastikinius sriegių pažeidimus ir padidinti lūžių riziką.
| Medžiaga | Pagrindinės Charakteristikos | Elektrinis elgesys | Tipiškas naudojimas |
| Mergelė PEEK | Didelis tvirtumas, cheminis atsparumas, mažas dalelių išsiskyrimas | Izoliuojantis | Puslaidininkiai, MRT, chemijos, farmacijos |
| 30% anglies pluošto PEEK | Didelis tvirtumas, atsparumas šliaužimui ir atsparumas dilimui | Antistatinis / silpnai laidus | Naftos ir dujų, aukštos temperatūros agregatai |
| 30% stiklo pluošto PEEK | Pagerintas standumas ir atsparumas šliaužimui | Izoliuojantis | Konstrukcinės tvirtinimo detalės, įrankių tvirtinimo detalės |
| PTFE + grafitas + anglis modifikuotas PEEK | Labai maža trintis ir stiprus savaiminis tepimas | Priklauso nuo programos | Slydimo-trinties jungtys |
A:Jie tinka korozijai atspariems, izoliuojantiems, nemagnetiniams ir svoriui jautriems darbams, tačiau dėl mažesnio mechaninio stiprumo reikia atskirai apskaičiuoti suspaudimo jėgą.
A:Norint paskirstyti suspaudimo jėgą ir sumažinti varžto galvutės griūties riziką, rekomenduojamos PEEK arba PTFE poveržlės.
A:Taip. Galimas individualus CNC apdirbimas matmenims, kurie neatitinka standartinių atsargų dydžių, ir klientų brėžiniams ar pavyzdžiams.
A:Silpnas tarpsluoksnių sukibimas ir vidinės tuštumos gali sukurti įtempių koncentraciją sriegiuose ir padidinti įtrūkimų riziką suveržimo metu.
A:Anglies pripildytas PEEK gali būti naudojamas esant nuolatinėms aukštos temperatūros apkrovoms, kartu su tinkamomis poveržlėmis, kontroliuojama išankstine apkrova ir periodine sukimo momento patikra.
A:Taip. CNC apdirbimas su atkaitinimo apdorojimu yra pageidautinas miniatiūriniams dydžiams ir smulkiems žingsniams, kai sunku pašalinti suformuotų sriegių mikrodefektus.
