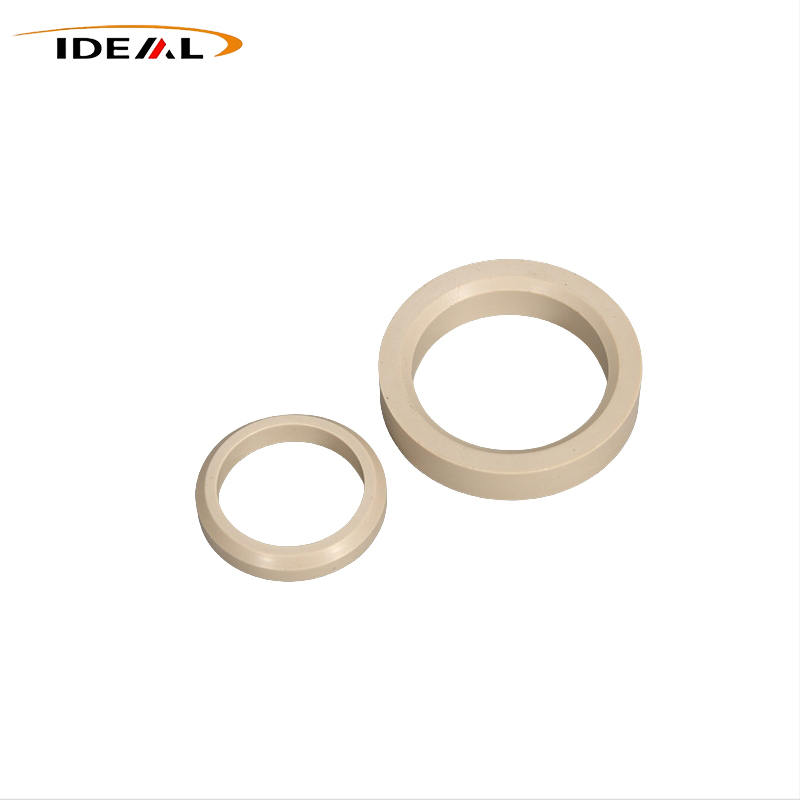

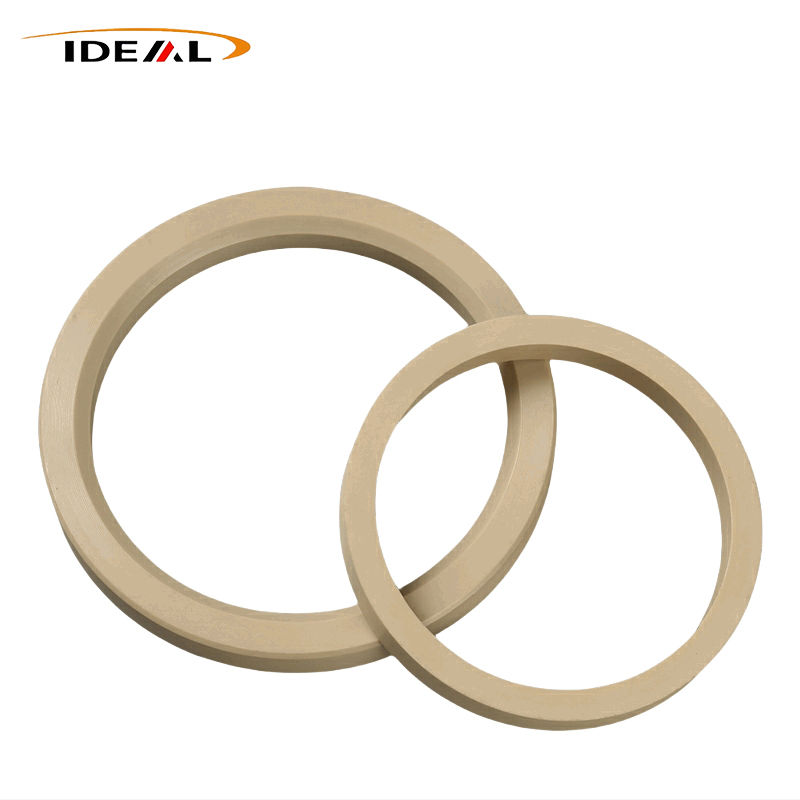

PEEK atsarginiai žiedai

Idealus plastikasyra PEEK atsarginių žiedų gamintojas. Produktai yra standūs pagalbiniai apsauginiai komponentai, specialiai sukurti aukšto slėgio sandarinimo sistemoms. Jie visada surenkami su elastiniais O-žiedais, o ne veikia savarankiškai. Kaip standus apsauginis barjeras, jie veiksmingai apsaugo nuo sandarinimo žiedų įsispaudimo į montavimo tarpus esant dideliam slėgiui, taip išvengiant kirpimo pažeidimų ir sandarinimo gedimo. Tai žymiai pagerina viso sandarinimo mazgo atsparumo slėgiui lygį ir bendrą tarnavimo laiką, todėl jie yra būtini aukščiausios klasės pramoninės tikslaus sandarinimo įrangos priedai.

Darbo principas ir atitikimo taisyklės

1 Nepriklausomas funkcinis skyrius

2 Suderinamos O žiedo medžiagos

• Įprastos darbo sąlygos: suderinta su NBR, EPDM ir įprastais guminiais O-žiedais
• Aukšto slėgio ir cheminės korozijos sąlygos: pirmenybę teikite FKM arba FFKM sandarinimo žiedams
• Minkšti guminiai sandarikliai (FFKM / silikonas): jie yra privalomi, nes šios medžiagos turi silpną antiekstruzijos savybę ir lengvai pažeidžiamos veikiant slėgiui.

3 Montavimo gairės

• Vienpusis slėgis: sumontuokite vieną PEEK atsarginį žiedą aukšto slėgio O žiedo pusėje
• Dviejų krypčių slėgis: uždėkite po vieną atsarginį žiedą kiekvienoje O žiedo pusėje, kad užtikrintumėte dvipusę apsaugą
• Įprasti žemo slėgio scenarijai: nerekomenduojama dėti kelių atsarginių žiedų, nes padidės surinkimo trintis ir įrenginys užstrigs

Struktūrinis dizainas ir matmenų savybės

• Matmenų tolerancijos dizainas: vidinis skersmuo yra šiek tiek didesnis nei veleno skersmuo; išorinis skersmuo yra šiek tiek mažesnis už ertmės angą, todėl užtikrinamas sklandus griovelio tvirtinimas be trukdžių ar ilgalaikės trinties
• Kraštų apdirbimas: vidiniai ir išoriniai kraštai yra nusklembti, kad nebūtų aštrių kampų, išvengiama sandarinimo žiedo subraižymo surinkimo metu ir sumažinamos klijavimo problemos.

Dažni struktūriniai tipai

• Tvirti begaliniai žiedai: didžiausias tvirtumas ir atsparumas deformacijai, tinka itin aukšto slėgio darbo sąlygoms
• Įstrižai supjaustyti padalinti žiedai: lengvai montuojami ir išmontuojami vietoje, idealiai tinka įrangai, kuriai reikalinga dažna priežiūra
• Pakopiniai atraminiai žiedai: pritaikyta speciali konstrukcija, skirta nestandartiniam grioveliui ir individualiems sandarinimo scenarijams

Gamybos procesai ir procesų valdymas

1 Dažni gaminio defektai ir priežastys

• Iškrypimas ir prastas lygumas: atsiranda dėl per didelio CNC pjovimo karščio, standžios suspaudimo deformacijos arba nestabilaus įpurškimo sandariklio slėgio ir greito aušinimo
• Matmenų netoleravimas: dėl susidėvėjusių pjovimo įrankių, sugedusių tvirtinimo detalių arba nepakankamo susitraukimo kompensavimo liejimo metu
• Ovalumas ir prastas apskritimas: susidaro dėl plonasienių ruošinių deformacijos, išardant sukimąsi arba netolygaus formos aušinimo

2 Procesų optimizavimo sprendimai

• CNC apdirbimo optimizavimas: naudokite profesionalius karbido pjovimo įrankius, sumažinkite pastūmą, kad valdytumėte pjovimo šilumą, ir naudokite pritaikytus lanksčius tvirtinimo elementus, kad išvengtumėte plonasienių suspaudimo deformacijų.
• Įpurškimo formavimo optimizavimas: tiksliai stabilizuokite lydymosi temperatūrą, pelėsių temperatūrą ir pakavimo slėgį; taikyti laipsnišką lėtą aušinimą ir uždrausti greitą aušinimą vandeniu, kad būtų sumažintas liekamasis įtempis

3 Proceso taikymo scenarijai

• Tikslus CNC apdirbimas: tinka prototipų pavyzdžiams, mažų partijų pritaikymui, nestandartiniams dydžiams ir padalintiems atsarginiams žiedams. CNC tvirti žiedai yra pirmasis aukšto slėgio įrangos pasirinkimas, efektyviai išvengiant suvirinimo linijų defektų formuojamuose gaminiuose
• Aukštos temperatūros įpurškimas: tinka masinei standartinių tvirtų žiedų gamybai, pasižymi dideliu gamybos efektyvumu ir stabilia partijos konsistencija

Pagrindinis priminimas: Neatsižvelgiant į gamybos procesą, įtempių mažinimo atkaitinimas yra būtinas norint užtikrinti ilgalaikį polieterio eterketono atsarginių žiedų matmenų stabilumą ir apsaugą nuo deformacijos ekstremaliomis darbo sąlygomis.

Produkto savybės

Šie žiedai veikia kaip standūs antiekstruziniai armatūros įdėklai, specialiai sukurti aukšto slėgio sandarinimo įrenginiams. Jie išnaudoja išskirtinius fizinius PEEK polimero pranašumus, kad apsaugotų pirminius elastingus sandariklius, tokius kaip O-žiedai nuo ekstruzijos pažeidimų.

1. Apsauga nuo išspaudimo esant ekstremalioms apkrovoms

PEEK pasižymi puikiomis apsaugos nuo šliaužimo savybėmis. Esant nuolatiniam stipriam suspaudimui, nuolatinė deformacija beveik nepasireiškia. Net esant ekstremaliam slėgiui ir aukštai temperatūrai, žiedai išlaiko geometriją ir nuolat ekranuoja O žiedus, taip išsaugodami patikimą anti-ekstruzijos veikimą per ilgus ciklus.

2. Nuspėjamas terminis stabilumas

Pakartotinai keičiant aukštą ir žemą temperatūrą, polieterio eterketono atsarginiai žiedai pasižymi pastoviu šiluminio plėtimosi elgesiu be akivaizdžių iškraipymų. Medžiaga išlieka elastinga esant žemai temperatūrai ir atspari minkštėjimui veikiant karščiui, kad visas sandarinimo mazgas veiktų.

3. Matmenų stabilumas be drėgmės

Stiprus konstrukcijos tvirtumas užtikrina patikimą atsparumą gniuždymui. Skirtingai nuo nailono alternatyvų, PEEK sugeria nedidelę drėgmę. Kontaktas su vandeniu nesukels išsipūtimo, todėl visiškai pašalinama surinkimo užstrigimo ir matmenų nukrypimo rizika.

4. Mažos trinties paviršius judantiems sandarikliams

Būdingas kietas savaiminis tepimas užtikrina mažą trinties koeficientą. Stūmoklinio ir sukamojo sandarinimo sistemose trintis tarp atraminio žiedo, sandarinimo žiedo ir metalinio griovelio išlieka maža. Papildomas tepalas yra nereikalingas, tinkamas švariai be alyvos gamybos aplinkai.

5. Atsparumas aukštam impulsiniam slėgiui

Tvirtas mechaninis stiprumas leidžia PEEK atlaikyti ciklinius slėgio šuoliais ir pasikartojančias smūgines apkrovas. Įtrūkimai ir lūžiai retai atsiranda esant nuolatiniams aukšto slėgio impulsams, todėl jie tinka hidrauliniams cilindrams ir impulsinio slėgio mašinoms.

Taikymo scenarijai

Kaip suderinti apsauginiai priedai aukšto slėgio sandarinimo konstrukcijoms, šie žiedai yra sukurti daugiausia siekiant pašalinti sandarinimo žiedo pažeidimus, kuriuos sukelia ekstruzija esant dideliam slėgiui. Jie ypač gerai tarnauja atšiaurioje aplinkoje, kurioje yra didelis karštis, didelis slėgis, cheminė korozija ir kintamos slėgio apkrovos – sąlygomis, kai standartiniai PTFE arba nailoniniai atraminiai žiedai linkę per anksti sugesti dėl šliaužimo.

Hidraulinės ir skysčių jėgos mašinos

Gręžinių įranga naftos ir dujų energijos žvalgymui

Puslaidininkinės vakuuminės apdorojimo sistemos

Orlaivių erdvės komponentai

Cheminių skysčių tvarkymo įranga

Tikslūs aukšto slėgio medicinos instrumentai

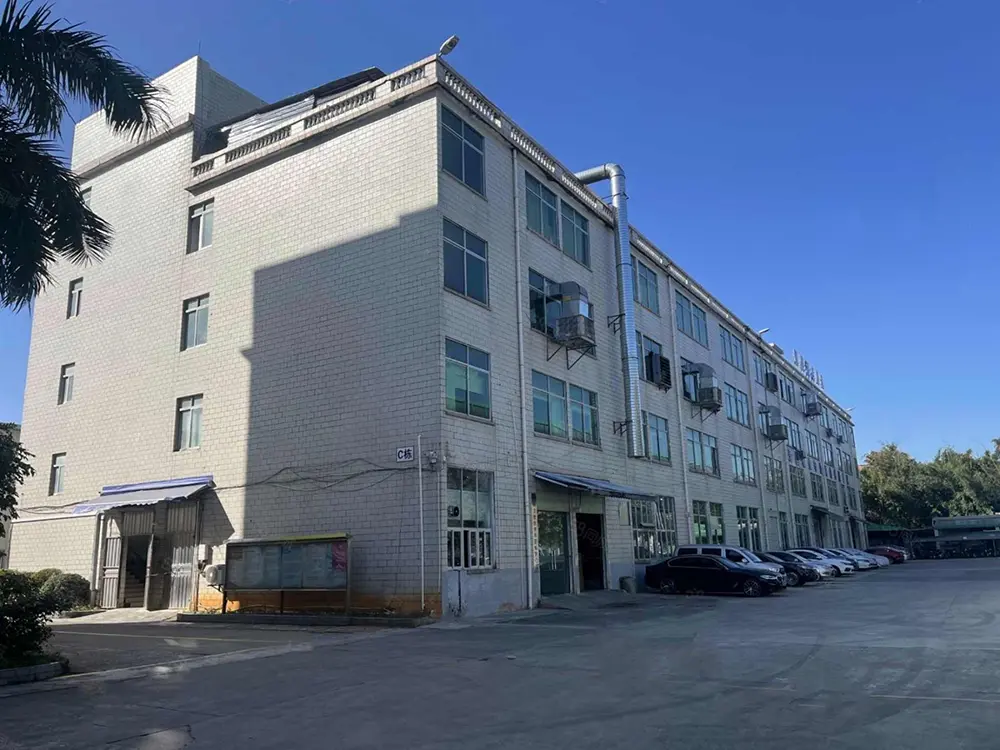

Mūsų gamyklos privalumai

Esame profesionalus gamintojas, orientuotas tik į aukštos kokybės PEEK atsarginių žiedų gamybą. Mes giliai pripažįstame vyraujančius skausmo taškus aukšto slėgio sandarinimo scenarijuose, kurie kelia nerimą daugumai galutinių vartotojų:

- O žiedo išspaudimo gedimas esant nuolatiniam aukštam slėgiui

- Šaltojo srauto deformacija ir nuolatinis atsarginių žiedų iškraipymas

- Produkto deformacija ir sistemos nutekėjimas po įrengimo vietoje

Dauguma pagrindinių PEEK atsarginių žiedų tiekėjų užtikrina, kad gaminiai atitiktų pagrindinius išvaizdos ir matmenų standartus kambario temperatūroje, tačiau iš esmės nepaiso vidinio liekamojo įtempio kontrolės. Tokie gaminiai lengvai praeina įprastinius kambario temperatūros patikrinimus, tačiau greitai sugenda esant itin aukštai temperatūrai ir aukštam slėgiui. Tai neišvengiamai veda prie:

- Netikėtos ir neplanuotos įrangos prastovos

- Dažnas dalių keitimas ir smarkiai išaugusios priežiūros išlaidos

- Nestabilus hidraulinių ir skysčių sandarinimo sistemų darbas

Kad išspręstume šį įprastą pramonės trūkumą, streso mažinimo atkaitinimą laikome privalomu pagrindiniu gamybos procesu, kuris išskiria mūsų gaminius nuo įprastų analogų. Visi mūsų produktai, nesvarbu, ar jie yra tiksliai CNC, ar aukštoje temperatūroje liejami įpurškimu, taiko standartizuotas gamybos procedūras:

- Griežtas segmentuotas temperatūros kontroliuojamas atkaitinimas: pašalina vidinį liekamąjį įtempimą, susidarantį apdirbant ir formuojant

- Maksimalus įtempių išsiskyrimas: Apsaugo nuo deformacijos po montavimo esant atšiaurioms darbo sąlygoms

- Stabilus bendras veikimas: garantuoja pastovų lygumą ir tikslų matmenų stabilumą tikroje aukštos temperatūros ir aukšto slėgio darbo aplinkoje

Mes siūlome visą pritaikomų polieterio eterketono atsarginių žiedų asortimentą su įvairiomis specifikacijomis, apimančiais pagrindinius modelius ir asmeninius sprendimus:

- Produktų tipai: tvirti begaliniai žiedai, įstrižai supjaustyti žiedai ir pasirinktiniai pakopiniai žiedai

- Standartinės specifikacijos: visi dydžiai atitinka AS568 ir ISO3601 standartus

- Tinkinimo paslauga: visiškai pritaikyti gaminiai pagal išskirtinius klientų techninius brėžinius

- Žaliavų parinktys: importuotas ir vietinis neužpildytas grynas PEEK, anglies pluoštu užpildytas PEEK, užtikrinantis didesnį stiprumą ir atsparumą dilimui

Mūsų universalūs polieterio eterketono atsarginiai žiedai plačiai taikomi įvairiems ekstremaliems darbo scenarijams, įskaitant puslaidininkinę įrangą, gręžinių naftos ir dujų įrenginius, aukšto slėgio hidraulines sistemas, naują energijos įrangą ir cheminio apdorojimo mašinas, tenkinančius įvairius griežtus veikimo reikalavimus.

Kaip patikimas aukšto slėgio PEEK sandarinimo pagalbinių komponentų tiekėjas, „GuangZhou Ideal“ specializuojasi gaminant aukščiausios kokybės atsarginius žiedus, kurie veiksmingai apsaugo nuo elastingo sandariklio išspaudimo hidraulinėse ir skysčių sistemose. Mūsų pagrindiniai pranašumai yra apibendrinti taip:

- Profesionalus techninis palaikymas: subrendusi mokslinių tyrimų ir plėtros bei gamybos komanda, palaikanti pritaikytus matmenis ir modifikuotas medžiagų formules

- Į scenarijų orientuotas pritaikymas: optimizuokite produktus, skirtus skirtingoms ekstremalioms slėgio ir temperatūros darbo aplinkoms

- Pasaulinė paslaugų aprėptis: ilgalaikiai bendradarbiaujantys klientai yra hidraulinių cilindrų gamintojai, skysčių vožtuvų įmonės ir jūrinės inžinerinės įrangos tiekėjai įvairiose šalyse ir regionuose.

DUK

1 klausimas: ar PEEK atsarginiai žiedai gali visiškai pakeisti sandarinimo žiedus?

A1: Tikrai ne. O-žiedai suteikia elastingą atšokimą, kad būtų sandarinamas, o polieterketono atraminiai žiedai užtikrina tik apsaugą nuo išspaudimo. Abi dalys turi būti sumontuotos kaip suderintas komplektas.

2 klausimas: Kaip pasirinkti tarp padalintų atsarginių žiedų ir vientisų begalinių atsarginių žiedų?

A2: tvirti begaliniai žiedai pasižymi puikiu tvirtumu ir daug geresniu veikimu esant dideliam slėgiui. Padalinti variantai leidžia be vargo montuoti į sandariklio griovelius, tvirtinimo konstrukcijas, kurias reikia dažnai išmontuoti ir surinkti. Jų maksimalus slėgio įvertinimas yra šiek tiek mažesnis, palyginti su kietais stiliais.

3 klausimas. Kokią naudą turi polieterketono atsarginiai žiedai, palyginti su PTFE alternatyvomis?

A3: PEEK pasižymi didesniu standumu, taip pat žymiai padidintu atsparumu šliaužimui ir šaltam srautui. Jis atsparus deformacijai ir priešlaikiniam gedimui esant aukštai temperatūrai ir aukštam slėgiui daug geriau nei PTFE. PTFE yra minkštesnis ir ekonomiškesnis tik pagrindinėms žemo slėgio darbo sąlygoms.

4 klausimas: ar dviejų atsarginių žiedų pora privaloma naudojant dvikryptį slėgį?

A4: Taip. Dviejų krypčių darbo sąlygomis slėgis abiejose pusėse nuolat kinta. O žiedui reikia tvirtos atraminės apsaugos iš dviejų pusių. Vienpusis montavimas sugadins sandariklį, kai slėgis pasikeis.

5 klausimas: polieterio eterketono atsarginiai žiedai vizualiai atrodo nepažeisti, tačiau sumontavus jie neveikia. Kas sukelia šią problemą?

A5: Dažniausia priežastis yra nepakankamas vidinio liekamojo įtempio pašalinimas. Kai įranga įkaista ir patiria spaudimą, žiedai deformuojasi ir susidaro mažyčiai tarpeliai. Tada sandarinimo žiedai išspaudžiami per šiuos tarpus ir patiria negrįžtamą žalą.

6 klausimas: kaip galime sumažinti aukšto slėgio sandarinimo projektų gedimų riziką?

A6: Pirmenybę teikite tvirtiems begaliniams polieterketono atraminiams žiedams, pagamintiems apdirbant CNC. Taip išvengiama trūkumų, įskaitant suskaidytas konstrukcijas ir suvirinimo linijos defektus dėl liejimo įpurškimo. Tuo tarpu įsitikinkite, kad tiekėjas įgyvendina standartizuotas atkaitinimo įtempių mažinimo procedūras.

7 klausimas: kodėl puslaidininkių įrenginiai teikia pirmenybę polieterio eterketono atsarginiams žiedams, o ne PTFE versijoms?

A7: Daugelis puslaidininkių procesų veikia esant aukštam slėgiui, kai FFKM O-žiedai yra linkę į ekstruzijos pažeidimus. PEEK užtikrina stipresnę apsaugą nuo šliaužimo. Be to, grynos PEEK rūšys sukuria minimalų medžiagų išmetimą, o tai atitinka griežtus proceso kamerų švaros reikalavimus.
